Силіконові ущільнювачі P, D, E профілю: типи, розміри й підбір

Тип профілю й розмір перерізу визначають, чи буде ущільнювач щільно прилягати до дверей і триматися в пазі. Нижче пояснюємо, чим відрізняються P-, D- та E-профілі, які розміри ми пропонуємо та як підібрати профіль для вашого обладнання.

Силіконові профілі (VMQ) використовують там, де звичайна технічна гума погано переносить нагрівання: у печах, коптильних камерах, сушильних шафах і автоклавах. Конкретна межа температур залежить від марки силікону, тому її уточнюють під ваш режим роботи.

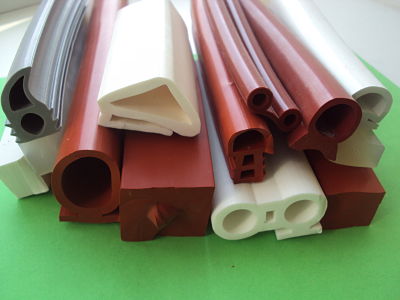

Силіконові ущільнювальні профілі P, D, E: типи перерізу

Чим відрізняються P-, D- та E-профілі

Типи силіконових профілів і розміри перерізу
Тип профілю Розміри перерізу (мм) Де зазвичай застосовують
P-профіль 8×21, 10×20, 20×50 Притискні двері печей і великих камер
D-профіль 13×20, 18×20, 30×30 Двері коптильних камер, кришки автоклавів
E-профіль 12×15, 20×25 Сушильні шафи, термостати, лабораторне обладнання

Це типові розміри. Інші перерізи та нестандартні конфігурації можна виготовити за кресленням або зразком.

Як вибрати профіль для свого обладнання

  1. Огляньте старий ущільнювач. Подивіться, як він сидить: у пазі, на пласкій поверхні чи на кромці дверей.
  2. Виміряйте паз. Потрібні ширина й глибина паза, а для кільцевого контуру ще й довжина по периметру.
  3. Вкажіть умови роботи: температуру в камері, наявність пари, жирів або миючих засобів.
  4. Надішліть дані нам. Розміри, фото або зразок зношеного ущільнювача дозволять підібрати профіль без помилок.

Силікон чи звичайна гума

Силіконова гума (VMQ) підходить для підвищених температур і зберігає еластичність у широкому діапазоні. Для контакту з оливами й нафтопродуктами частіше розглядають інші матеріали, наприклад NBR. Остаточний вибір залежить від середовища й температури, тому перед замовленням уточнюйте умови роботи.

Поширені запитання про вибір профілю

Як зрозуміти, який профіль потрібен: P, D чи E?

Найнадійніше орієнтуватися на форму й розмір паза або на зношений ущільнювач. Тип профілю лише частина вибору, тому надішліть нам розміри або фото, і ми підкажемо варіант.

Що робити, якщо розміру немає в таблиці?

Надішліть креслення, розміри паза або зразок. Нестандартні конфігурації можна виготовити за зразком або кресленням замовника.

Як виміряти ущільнювач, якщо немає креслення?

Виміряйте ширину й глибину паза, а також довжину контуру дверей. Можна просто сфотографувати старий ущільнювач поруч із лінійкою.

Замовити або підібрати профіль

Надішліть розміри паза, фото або зразок і вкажіть тип обладнання та робочу температуру. Наявність, довжину та терміни уточнюють для конкретної позиції.
