Силіконовий профіль 24х8 мм для печей Білогір'я

Силіконовий профіль 24х8 мм з аркою та стрілоподібним замком

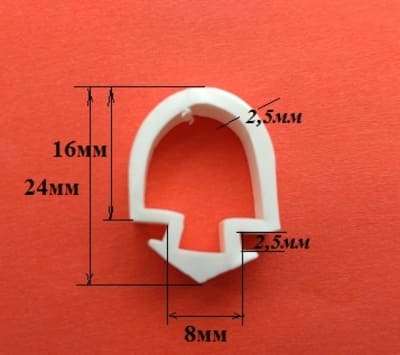

У цього профілю дві частини. Зверху арка заввишки 16 мм зі стінкою 2,5 мм: вона стискається при закритті дверей і вибирає нерівності контуру. Знизу замок у формі стріли шириною 8 мм: його вставляють у паз, де він розпирається й не дає профілю вийти під час відкривання. Загальна висота 24 мм. Профіль тримається без планки й клею, тому його можна замінити, не знімаючи двері.

Профіль виготовляють із силіконової гуми VMQ білого кольору. Матеріал витримує нагрів, не твердне й повертає форму після відкривання дверей.

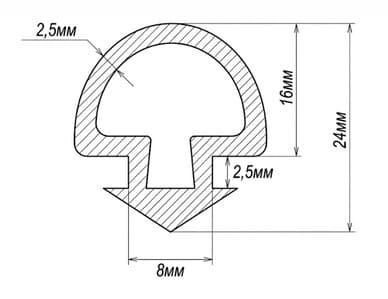

Переріз: арка 16 мм зі стінкою 2,5 мм і стрілоподібний замок 8 мм.

Характеристики

Температурні межі стосуються матеріалу. Перед замовленням уточніть режим роботи вашого вузла.

Як працює стрілоподібний замок

Під час вставлення замок трохи стискається, проходить через горловину паза й розправляється позаду неї. Назад його тримають розширені краї «стріли». Тому для цього профілю важливий паз: горловина має бути близькою до 8 мм, а за нею потрібна порожнина для замка. Надто широка горловина не втримає профіль, а надто вузька не дасть його вставити.

Про печі «Білогір'я» RT, PR-100 і PR-150

Профіль такого типу можна розглядати для заміни ущільнення дверей печей «Білогір'я» RT, PR-100 і PR-150, але лише за умови, що фактичний переріз і паз збігаються. Не покладайтеся на назву моделі: зріжте шматок старого ущільнювача й порівняйте. Якщо піч іншої марки або маркування невідоме, надішліть фото профілю й паза, і ми оцінимо сумісність.

Чим відрізняється від інших профілів

Фіксація замком-стрілою відрізняє його від профілів із гребінкою, як 15х26 мм, і від профілів з однією ніжкою, як Е-профіль 13х15 мм. Для великої камери на ніжці-трапеції дивіться профіль 18х24 мм.

Де використовується

• Двері печей для випікання. Ротаційні й подові печі пекарень.
• Термокамери й сушильне обладнання. Двері з пазовим кріпленням.

Цей перелік описує можливі сфери, а не підтверджену сумісність з усіма моделями. Для харчового виробництва придатність силікону до контакту з продуктами підтверджують документами на конкретну марку. Їх надаємо за запитом.

Як підібрати розмір

1. Зніміть відрізок старого ущільнювача й зробіть чистий поперечний зріз.
2. Виміряйте загальну висоту, висоту арки, ширину арки та ширину замка.
3. Виміряйте паз: ширину горловини й глибину, а також розмір порожнини за нею.
4. Порахуйте довжину контуру й додайте 2–3% на підрізку та стик.

Якщо старого профілю немає, надішліть фото паза з лінійкою в кадрі.

Монтаж

Очистіть паз від нагару й залишків старого ущільнювача та знежирте. Починайте з кута: вставте замок у горловину й притискайте профіль по всій довжині, не розтягуючи. Якщо профіль сидить слабко, нанесіть на дно паза тонкий шар термостійкого силіконового герметика, розрахованого приблизно до +300 °C, і не закривайте двері, доки він не полімеризується.

На кутах підрізайте профіль під 45° і з'єднуйте кінці встик, не пережимаючи арку.

Догляд і заміна

Протирайте профіль м'якою тканиною зі слабким мильним розчином. Замінюйте його, коли арка сплющилась і не відновлюється, є надрізи чи пригорілі ділянки, замок вільно рухається в пазу або з-під дверей виходить гаряче повітря.

Питання й відповіді

Що означає 24х8?
Загальна висота профілю 24 мм і ширина замка 8 мм.

Чи підійде для моєї печі?
Надішліть марку, модель і фото паза чи старого профілю. Підбір робимо за перерізом, а не за назвою.

Чи потрібен клей?
Профіль тримається замком у пазу. Герметик додають, якщо паз трохи широкий.

Чи є харчова версія?
Профіль виготовляють із харчового силікону. Документи під конкретне виробництво надаємо за запитом.

Як замовити

Напишіть або зателефонуйте нам: вкажіть розмір (24х8 мм), довжину, модель обладнання й температуру. Фото паза чи старого профілю прискорить підбір. Інші профілі дивіться в каталозі силіконових ущільнювачів.

+38 (099) 497-39-47

Профіль 24х8 мм з аркою й замком-стрілою підходить для дверей із пазом, де ущільнювач має триматися без планки й клею.
