Капролон (поліамід ПА-6): конструкційний пластик у стержнях та листах

Silverprom пропонує капролон (поліамід ПА-6) у стержнях і листах для виготовлення втулок, роликів, шестерень, напрямних та інших деталей вузлів тертя. Капролон розглядають як альтернативу бронзі, сталі й бабіту в частині вузлів за умови розрахунку навантаження, швидкості й умов роботи. Він приблизно в 7 разів легший за сталь, але має інші властивості, зокрема поглинає вологу та має більше теплове розширення. Марку й розміри заготовки підбирають під деталь, наявність уточнюють для конкретної позиції.

Модифікації: натуральний (кремовий) та графітонаповнений (самозмащувальний) поліамід.
Форми: стержні діаметром від 10 до 500 мм та листи товщиною від 5 до 200 мм .

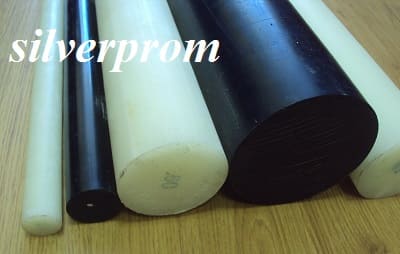

Капролон ПА-6: стержні та листи, натуральний і графітонаповнений

Яку марку капролону обрати

Капролон натуральний

Розглядають для деталей, що працюють із ударними й динамічними навантаженнями. Легко обробляється різанням: точінням, фрезеруванням, свердлінням, шліфуванням. Колір від білого до кремового. Електроізоляційні властивості залежать від вологості, тому для електротехнічних деталей їх перевіряють окремо.

Графітонаповнений капролон

Містить антифрикційну добавку (графіт), яка зменшує тертя порівняно з базовим ПА-6. Колір чорний. Розглядають для вузлів тертя, де мастило подавати складно. Допустиме навантаження й швидкість ковзання залежать від конструкції вузла, тому для відповідальних деталей їх перевіряють розрахунком.

Орієнтовні властивості капролону ПА-6
Характеристика	Орієнтовне значення [перевірте]	Що враховувати
Густина	1,15–1,16 г/см³	Деталі значно легші за сталеві аналоги
Діапазон робочих температур	від −40 °C до +100 °C	Теплове розширення значне, при точних допусках його враховують у розрахунку
Твердість Shore D	80–85	Залежить від марки й вологості заготовки
Водопоглинання	близько 2–3% за 24 години (у воді) [перевірте]	За тривалого контакту з вологою поглинання зростає, розміри й властивості змінюються

Це орієнтири. Фактичні значення залежать від марки, способу виготовлення заготовки й умов експлуатації, тому їх уточнюють за паспортом позиції.

Обмеження капролону

Волога й розміри. Капролон поглинає воду з повітря й рідин, тому його розміри й властивості змінюються. Для точних допусків це враховують під час проєктування, обробки й експлуатації.
Хімічна стійкість. Капролон стійкий до багатьох олив, мастил, спиртів та вуглеводнів, але погано працює з сильними кислотами, окисниками й фенолами. Для агресивної хімії розглядають фторопласт (PTFE).
Температура. Тривалий нагрів і гаряча вода знижують міцність. Для підвищених температур потрібна перевірка.
Сонячне світло. За тривалого впливу УФ без захисту матеріал старіє.
Навантаження. Заміна металу капролоном можлива не в усіх вузлах. Контактні напруження, швидкість і температуру перевіряють розрахунком.

Обробка заготовок

Капролон обробляється на звичайних верстатах: точінням, фрезеруванням, свердлінням і шліфуванням. Через вологу й внутрішні напруження в заготовках для точних деталей залишають припуск, а після грубої обробки дають матеріалу «відлежатися» [за потреби уточніть у виробника, чи заготовки проходять термообробку для зняття напружень]. Режими різання й охолодження підбирають за марку.

Де застосовують капролон

втулки, підшипники ковзання й вкладиші;
ролики, шківи, зірочки й шестерні;
напрямні, направляючі й зносостійкі накладки;
корпусні та конструкційні деталі обладнання, де потрібні легкість і стійкість до ударів.

Капролон, поліуретан чи фторопласт

Порівняння технічних пластиків
Матеріал	Для чого розглядають	Де дивитися
Капролон (ПА-6)	Втулки, ролики, шестерні, напрямні, деталі тертя	Ця сторінка
Поліуретан	Амортизація, зносостійкі й еластичні деталі, абразивне зношування	Поліуретан у листах і стержнях
Фторопласт (PTFE)	Хімічно агресивні середовища, низьке тертя, підвищені температури	Фторопласт (PTFE)

Як підібрати заготовку з капролону

Вкажіть деталь: втулка, ролик, шестерня, напрямна, накладка.
Надайте розміри: діаметр і довжину стержня або товщину й формат листа, а за потреби креслення.
Оберіть марку: натуральний чи графітонаповнений.
Опишіть умови: навантаження, швидкість ковзання, температуру, вологість, контакт із маслами й хімією.
Вкажіть точність: допуски, посадки, вимоги до обробки.
Уточніть кількість і те, чи потрібна механічна обробка деталі.

Поширені запитання

Чи можна замінити бронзову втулку капролоновою?

У частині вузлів так, але не в усіх. Капролон має менші допустимі навантаження й температури, тому заміну перевіряють розрахунком за навантаженням, швидкістю й умовами роботи. Надішліть креслення й параметри, і ми підкажемо варіант.

Чи поглинає капролон воду?

Так, він поглинає вологу, і це змінює розміри та властивості. Для точних деталей вологість враховують під час проєктування, обробки та експлуатації.

Чим натуральний капролон відрізняється від графітонаповненого?

Натуральний розглядають для ударних і динамічних навантажень, графітонаповнений для вузлів тертя, де потрібне менше тертя. Остаточний вибір залежить від навантаження, швидкості й умов змащення.
