Вентиляційні та аспіраційні рукави: гнучкі промислові повітроводи

Silverprom підбирає гнучкі гофровані повітроводи для промислової вентиляції та витяжки: видалення сухого пилу, стружки, зварювальних димів і гарячих газів. Рукава випускають із поліуретану (PU), силікону та термопластичного еластомеру (ТРЕ). Матеріал, діаметр і температуру підбирають за конкретним середовищем, тому їх уточнюють за паспортом позиції. Діаметри від 16 до 600 мм.

Гнучкі вентиляційні рукава та повітроводи для витяжки й аспірації

Підбір рукава за типом середовища

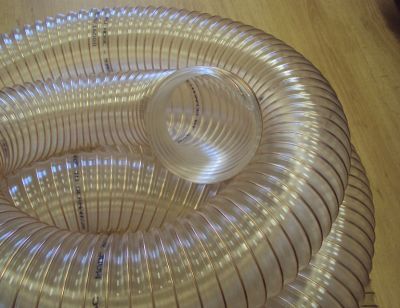

Пил, стружка, сипучі матеріали (PU)

Поліуретанові рукава розглядають для транспортування тирси, пелет, зерна, грануляту й стружки. Товщину стінки (приблизно від 0,4 до 2,1 мм) обирають за абразивністю матеріалу. Докладно про такі рукава, антистатичне виконання й заземлення дивіться на сторінці поліуретанові рукава для аспірації.

Гарячі гази та дим (силікон, ТРЕ)

Для гарячих газів і димів розглядають силіконові рукава (орієнтир до +260 °C [перевірте за паспортом, зазвичай це короткочасний режим]) та рукава з ТРЕ. Їх використовують у системах видалення зварювальних димів, у сушильних камерах і лабораторній витяжці. Для вихлопних газів двигунів (СТО) рукав має бути розрахований саме на вихлоп: врахуйте температуру на виході, склад газу й герметичність з'єднань, бо у вихлопі міститься чадний газ.

Матеріали вентиляційних рукавів: орієнтовна температура й призначення
Матеріал	Орієнтовна температура [перевірте]	Для чого розглядають	Що уточнити
Поліуретан (PU)	від −40 °C до +90 °C	Пил, стружка, зерно, абразив	Товщина стінки, антистатика, заземлення
ТРЕ (термопластичний еластомер)	від −40 °C до +135 °C	Гарячі повітря й гази, дими, витяжка	Склад газів і парів, температура, стійкість до конкретних речовин
Силікон (багатошаровий)	від −60 °C до +260 °C	Гарячі гази, сушильні камери, лабораторна витяжка	Тривалість нагріву, вихлоп чи дим, склад газу

Це приклади, а не рекомендація для конкретної системи. Допустима температура залежить від серії й режиму (постійний чи короткочасний), тому її перевіряють за паспортом позиції.

Обмеження та безпека

Відкритий вогонь і іскри. Гнучкі повітроводи не призначені для відводу полум'я. Для іскор і розжарених частинок потрібні спеціальні рішення, які визначає проєкт.
Горючий пил. Для деревного пилу, борошна, пелет потрібне антистатичне виконання й заземлення всієї магістралі. Наявність антистатики підтверджують документами на конкретну позицію.
Агресивні пари. Для парів кислот, лугів і розчинників матеріал перевіряють за таблицею хімічної стійкості виробника. Для хімічних рідин див. хімстійкі рукава.
Вихлопні гази. Окрім температури, враховуйте герметичність з'єднань і відведення газів назовні.

Як підібрати вентиляційний рукав

Вкажіть, що видаляєте: пил, тирсу, зварювальний дим, гарячі гази, вихлоп, пари.
Назвіть температуру середовища на вході в рукав і режим (постійний чи короткочасний).
Вкажіть внутрішній діаметр і довжину рукава.
Опишіть систему: розрідження чи напір, кількість вигинів, мінімальний радіус прокладання, рух рукава.
Уточніть вимоги до антистатики й заземлення, якщо пил або дим горючі.
Вкажіть тип з'єднання: хомути, фланці, штуцери.

Поширені запитання

Який вентиляційний рукав обрати для гарячих газів?

Для гарячих газів розглядають силіконові рукава або рукава з ТРЕ. Температуру, режим нагріву та склад газів потрібно перевірити за паспортом, а вихлоп двигунів вимагає окремого підбору.

Чи підходить поліуретановий рукав для гарячого повітря?

Поліуретан має обмежений температурний діапазон, тому для гарячих середовищ його обирають лише в межах, зазначених у паспорті. Для температур вище допустимих розглядають силікон або ТРЕ.

Як підібрати діаметр рукава для витяжки?

Діаметр визначають за вашою вентиляційною системою: розміром патрубків, потрібною витратою повітря й довжиною траси. Надішліть розміри патрубків і схему, і ми підкажемо варіант.
