Фторопласт Ф-4 (PTFE) — листи, стержні та набивка

Фторопласт Ф-4 (PTFE) — промисловий полімерний матеріал, який застосовується для виготовлення конструкційних деталей, заготовок та ущільнювальних виробів. У асортименті Silverprom представлені листовий і стержневий фторопласт Ф-4, сальникова набивка PTFE, графітована набивка та ущільнювальний шнур.

Фторопласт використовують у промисловому обладнанні, насосах, арматурі, хімічних установках та інших конструкціях, де потрібні низьке тертя, стійкість до багатьох хімічних середовищ і стабільні властивості матеріалу. Залежно від завдання PTFE можна замовити у вигляді заготовки для механічної обробки або готового ущільнювального матеріалу.

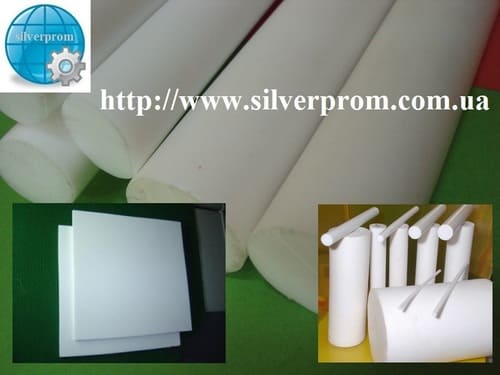

Фторопласт Ф-4 PTFE листи та стержні

Фторопласт Ф-4 у листах та стержнях

Фторопласт Ф-4 листовий та стержневий використовується як заготовка для виготовлення деталей промислового обладнання. Формат матеріалу підбирають залежно від геометрії майбутньої деталі та технології її обробки.

З листового PTFE виготовляють плоскі деталі, прокладки, кільця та інші елементи конструкцій. Стержневий фторопласт зручний для виготовлення циліндричних деталей, втулок, кілець, напрямних та інших компонентів методом механічної обробки.

Фторопласт листовий

Листовий Ф-4 застосовується для виготовлення деталей різної конфігурації, прокладок та заготовок під подальшу механічну обробку. Товщина листа визначається конструкцією деталі та необхідним запасом матеріалу для обробки.

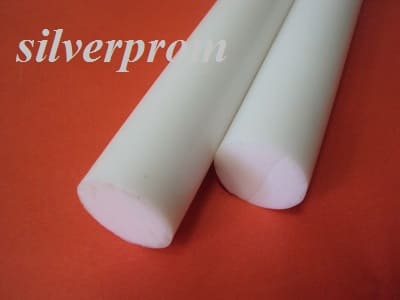

Фторопласт Ф-4 стержні

Стержні PTFE використовуються як круглі заготовки для токарної та іншої механічної обробки. З них можна виготовляти втулки, кільця, вставки, напрямні та інші деталі циліндричної форми.

Якщо стандартного розміру недостатньо або потрібен конкретний формат заготовки, параметри можна визначити за кресленням або технічним завданням.

Властивості фторопласту Ф-4

Ф-4 належить до фторполімерів і поєднує властивості, завдяки яким матеріал застосовується у різних галузях промисловості. Однією з важливих особливостей PTFE є низьке тертя, що робить його придатним для деталей, які працюють у вузлах ковзання.

Матеріал також має високу стійкість до багатьох хімічних речовин. Саме тому фторопласт використовують у хімічному обладнанні, насосних системах, арматурі та інших технологічних установках.

Властивість	Значення для застосування	Що врахувати
Низьке тертя	Підходить для деталей ковзання та рухомих вузлів	Допустиме навантаження й швидкість перевіряють розрахунком
Хімічна стійкість	Застосовується в обладнанні з контактом із багатьма хімічними середовищами	Стійкість залежить від речовини, температури й тиску
Низьке водопоглинання	Придатний для конструкцій, де важлива стабільність матеріалу у вологому середовищі	Розміри деталі майже не змінюються від вологи
Антифрикційні властивості	Використовується для втулок, напрямних та інших деталей тертя	Для навантажених вузлів розглядають наповнені марки [за наявності]
Електроізоляційні властивості	Може застосовуватися в окремих електротехнічних конструкціях	Параметри залежать від марки й якості матеріалу

Фактичні характеристики залежать від марки матеріалу, умов експлуатації, розмірів та технології виготовлення. Для відповідальних деталей матеріал потрібно підбирати відповідно до реальних умов роботи вузла.

Обмеження фторопласту

Холодна текучість. Під постійним навантаженням PTFE повільно деформується (повзе), тому для деталей, що витримують великий тиск, потрібні наповнені марки або конструктивні рішення.
Теплове розширення. Воно значне, тому точні допуски враховують під час проєктування деталі.
Склеювання. Фторопласт погано склеюється без спеціальної обробки поверхні.
Хімія. PTFE стійкий до більшості кислот, лугів і розчинників, але не до розплавлених лужних металів і фтору за певних умов. Для конкретної речовини сумісність перевіряють за довідником.
Температура й тиск. Допустимі параметри залежать від виробу, і вказувати лише верхній максимум матеріалу недостатньо. Режим перевіряють за паспортом позиції.

Набивка PTFE для промислового ущільнення

Фторопласт застосовується не тільки як матеріал для виготовлення деталей. Важливим напрямом є сальникова набивка PTFE, призначена для герметизації сальникових камер насосів, клапанів, запірної арматури та іншого промислового обладнання.

У асортименті Silverprom представлені сальникові набивки ПТФЕ різних перерізів. Розмір підбирається відповідно до конструкції сальникової камери, діаметра вала або штока та вимог конкретного обладнання.

Окремо представлена графітована набивка PTFE. Її склад відрізняється наявністю графітового компонента, тому вона розглядається як окремий тип фторопластової ущільнювальної набивки. Тип набивки (звичайна чи графітована) підбирають за швидкістю вала, температурою, середовищем і тиском у камері.

Для інших конструктивних задач застосовується ущільнювальний шнур PTFE круглого або прямокутного перерізу. Такий матеріал може використовуватися для герметизації фланцевих з'єднань та інших вузлів, де необхідний ущільнювач на основі PTFE.

Набивка та ущільнювальні вироби PTFE представлені окремими товарними позиціями в каталозі нижче.

Застосування фторопласту в промисловості

Фторопласт Ф-4 використовується в конструкціях, де потрібне поєднання антифрикційних властивостей, хімічної стійкості та можливості механічної обробки. Конкретний формат матеріалу залежить від призначення виробу.

хімічне та технологічне обладнання;
насоси та насосні агрегати;
запірна та регулююча арматура;
ємності та технологічні установки;
вузли ковзання та тертя;
втулки та напрямні;
прокладки та ущільнювальні деталі;
деталі промислового обладнання, виготовлені механічною обробкою.

Silverprom пропонує фторопласт Ф-4 у вигляді листів і стержнів, а також готові ущільнювальні вироби PTFE. В одному каталозі можна підібрати як заготовку для подальшого виготовлення деталі, так і матеріал для герметизації промислового обладнання.

Асортимент включає фторопластові заготовки, сальникову набивку ПТФЕ різних розмірів, графітовану набивку та ущільнювальний шнур PTFE. Конкретний виріб підбирається залежно від конструкції вузла, необхідних розмірів та умов експлуатації.

Як підібрати фторопласт

Вкажіть тип виробу: лист, стержень, набивка, шнур.
Надайте розміри: товщину й формат листа, діаметр і довжину стержня, переріз набивки.
Опишіть середовище: речовина, концентрація, температура, тиск.
Для набивки вкажіть розміри сальникової камери: діаметр вала чи штока, швидкість, температуру.
Для деталей з фторопласту надайте креслення або технічні вимоги й допуски.

Поширені запитання

Чим фторопласт відрізняється від капролону?

Фторопласт стійкіший до хімічних речовин і підвищених температур, має нижче тертя, але менш міцний і схильний до повзучості під навантаженням. Капролон міцніший, але поглинає вологу. Див. капролон (ПА-6).

Для чого потрібна графітована набивка PTFE?

Графітований компонент змінює властивості набивки, тому її розглядають для окремих режимів роботи сальника. Тип набивки підбирають за швидкістю вала, температурою, середовищем і тиском у камері.

Чи можна склеїти фторопласт?

Без спеціальної обробки поверхні фторопласт склеюється погано. Для деталей, які треба з'єднувати, закладають механічне кріплення або обирають іншу конструкцію.

Чи можна замовити деталь із фторопласту за кресленням?

[Вкажіть реальні умови: чи виготовляєте деталі, чи постачаєте лише заготовки.]

Замовити фторопласт Ф-4 або набивку PTFE

Щоб замовити фторопласт Ф-4, PTFE лист, стержень або ущільнювальну набивку, достатньо повідомити необхідний розмір, кількість та призначення матеріалу.

Для виготовлення деталі за кресленням можна надати креслення або технічні параметри. Для набивки PTFE бажано вказати розмір сальникового вузла та необхідний переріз.

Silverprom допомагає підібрати фторопластові матеріали та PTFE-ущільнення для промислового обладнання відповідно до поставленої задачі.

Надіслати запит на фторопласт або набивку

Також: капролон (ПА-6), поліуретан, хімстійкі рукава з PTFE, пневматичні трубки PTFE і усі гумотехнічні вироби та технічні матеріали.
