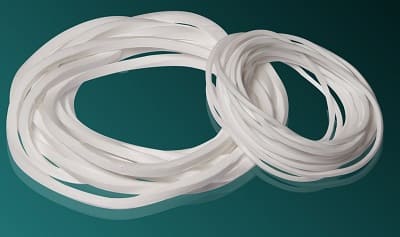

Сальникова набивка ПТФЕ 8×8 та 10×10 мм

Сальникова набивка ПТФЕ 8×8 та 10×10 мм призначена для ущільнення валів і штоків у промисловому обладнанні із сальниковими камерами відповідного перерізу. Ці типорозміри є практичним варіантом для насосів, клапанів, вентилів та іншої арматури, де потрібне компактне фторопластове ущільнення.

Набивка виготовляється на основі політетрафторетилену (ПТФЕ, PTFE). Для ущільнювальних вузлів важливими властивостями матеріалу є низьке тертя, хімічна стійкість та низька адгезія до поверхонь. Конкретні допустимі умови експлуатації залежать від конструкції набивки та параметрів обладнання.

Розміри набивки ПТФЕ 8×8 та 10×10 мм

На цій сторінці представлені два типорозміри фторопластової сальникової набивки. Вибір між ними визначається конструктивними розмірами сальникової камери та параметрами ущільнювального вузла.

Зазначена довжина в 1 кг є орієнтовною та може залежати від щільності й конструкції конкретної набивки.

Для якого обладнання використовують набивку 8×8 та 10×10 мм

Сальникова набивка середнього перерізу застосовується у вузлах, де необхідно заповнити простір між рухомим елементом і корпусом сальникової камери. Перед встановленням необхідно перевірити розміри конкретного обладнання.

• Промислові насоси — для ущільнення обертових валів відповідних насосних агрегатів.
• Клапани та вентилі — для герметизації рухомих штоків.
• Запірна арматура — для ремонту та заміни сальникового ущільнення.
• Технологічне обладнання — для вузлів із передбаченою сальниковою камерою.
• Промислові механізми — у конструкціях, де застосовується набивне ущільнення.

8×8 чи 10×10 мм — який розмір вибрати

Вибір типорозміру не визначають тільки за діаметром вала або штока. Необхідно враховувати ширину простору між валом і корпусом сальникової камери.

8×8 мм доцільно використовувати, коли конструкція вузла передбачає саме такий переріз ущільнення. 10×10 мм вибирають для сальникових камер із більшим розрахунковим простором.

Властивості фторопластового ущільнювального жгута

ПТФЕ відрізняється низьким тертям і стійкістю до впливу багатьох хімічних речовин. Саме тому фторопластові матеріали використовують у різних ущільнювальних вузлах промислового обладнання.

• Низький коефіцієнт тертя — важливий для ущільнення рухомих валів та штоків.
• Хімічна стійкість — матеріал стійкий до багатьох агресивних середовищ.
• Низька адгезія — ПТФЕ має слабку схильність до прилипання до поверхонь.
• Технічна універсальність — матеріал використовується в насосному обладнанні та промисловій арматурі.

Як визначити необхідний переріз набивки

Перед замовленням бажано перевірити фактичні розміри сальникового вузла. Це особливо важливо під час ремонту обладнання, якщо стара набивка була сильно деформована або ущільнювалася протягом тривалого часу.

1. Виміряйте діаметр вала або штока.
2. Визначте внутрішній діаметр сальникової камери.
3. Визначте зовнішній діаметр камери.
4. Розрахуйте простір, який займає ущільнювальний матеріал.
5. Перевірте глибину сальникової камери.
6. Уточніть робоче середовище та умови експлуатації.

Якщо є демонтована стара набивка, її також варто виміряти. Для точного підбору краще орієнтуватися на конструктивні розміри вузла, а не тільки на фактичний розмір деформованого матеріалу.

Монтаж набивки ПТФЕ 8×8 та 10×10 мм

Перед монтажем сальникову камеру очищають від залишків старого ущільнення та забруднень. Необхідно перевірити стан поверхні вала або штока, оскільки глибокі задири, корозія чи інші пошкодження можуть негативно впливати на роботу сальникового вузла.

Основні етапи встановлення

• Очистити сальникову камеру.
• Перевірити вал або шток.
• Підготувати кільця необхідної довжини.
• Встановлювати кільця без перекосів.
• Стики сусідніх кілець розташовувати зі зміщенням.
• Затягувати притискний елемент поступово.

Після запуску обладнання необхідно перевірити герметичність сальникового вузла та його нагрівання. Режим остаточного підтискання залежить від конструкції обладнання та рекомендацій виробника.

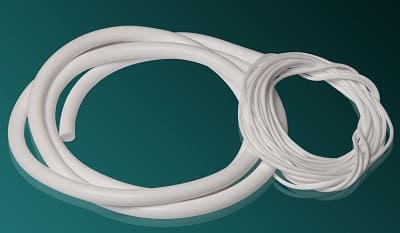

ПТФЕ, PTFE, фторопласт та жгут ФУМ

У каталогах і пошукових запитах один і той самий тип матеріалу може називатися по-різному: ПТФЕ-набивка, PTFE packing, фторопластова набивка, тефлонова набивка або жгут ФУМ.

Для сальникового ущільнення важливим є не тільки позначення матеріалу, а й конструкція виробу, його переріз та відповідність конкретному обладнанню. Тому під час замовлення бажано вказувати точний розмір — у цьому випадку 8×8 або 10×10 мм.

Замовити набивку ПТФЕ 8×8 та 10×10 мм

Silverprom постачає фторопластову сальникову набивку для технічного обслуговування та ремонту промислових ущільнювальних вузлів. Для замовлення вкажіть необхідний переріз і кількість матеріалу.

Якщо ви не знаєте, який типорозмір потрібен, надайте діаметр вала або штока та розміри сальникової камери. Це допоможе визначити відповідний переріз набивки.
