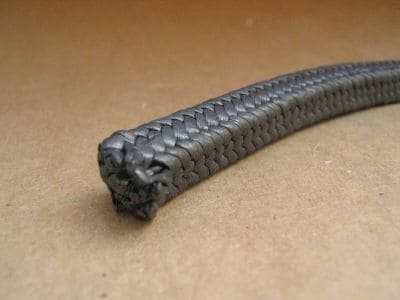

Графітована сальникова набивка PTFE

Графітована сальникова набивка PTFE призначена для ущільнення валів, штоків та інших вузлів промислового обладнання. В основі матеріалу використовується політетрафторетилен (PTFE, ПТФЕ) з графітовим компонентом, що поєднує властивості фторопластової основи та графіту.

Таку набивку застосовують у насосах, клапанах, засувках, промисловій арматурі та технологічному обладнанні, де необхідне надійне сальникове ущільнення. Графіт у складі набивки впливає на її фрикційні та теплопровідні властивості, а PTFE забезпечує високу стійкість матеріалу до багатьох хімічних середовищ.

Що таке графітована набивка PTFE

Графітована PTFE-набивка виготовляється на основі фторопластового волокна з графітовим наповненням та технологічною обробкою волокнистої структури. Матеріал формується у вигляді ущільнювального шнура, який встановлюється в сальникову камеру обладнання.

На відміну від стандартної набивки з чистого PTFE, графітований матеріал має інший склад і експлуатаційні характеристики. Тому під час вибору важливо враховувати не тільки розмір перерізу, а й конструкцію ущільнювального вузла, робоче середовище, температуру, тиск та швидкість руху вала або штока.

Переваги графітованої PTFE-набивки

• Низьке тертя — сприяє зменшенню опору при русі вала або штока.
• Теплопровідність — графітовий компонент допомагає відводити тепло, яке виникає в зоні контакту.
• Хімічна стійкість — PTFE є стійким до широкого спектра хімічних речовин.
• Стабільність ущільнення — плетена структура забезпечує механічну цілісність матеріалу в сальниковій камері.
• Універсальність застосування — набивка використовується в різних видах промислового насосного та арматурного обладнання.

Де застосовується графітована набивка

Графітована сальникова набивка PTFE використовується для ущільнення обладнання, у якому конструкцією передбачений сальниковий вузол.

• відцентрові насоси;
• поршневі насоси;
• запірні клапани;
• регулююча арматура;
• засувки;
• промислові змішувачі;
• технологічні агрегати;
• обладнання хімічних та переробних підприємств;
• інші механізми із сальниковим ущільненням.

Конкретна придатність матеріалу визначається умовами експлуатації. Для відповідального обладнання необхідно зіставляти характеристики набивки з вимогами виробника насоса, арматури або технологічного агрегату.

Графітована PTFE та звичайна ПТФЕ-набивка

Звичайна ПТФЕ-набивка та графітована PTFE-набивка належать до фторопластових ущільнювальних матеріалів, але не є повністю однаковими виробами.

Тому при заміні набивки не варто автоматично замінювати один тип іншим. Якщо обладнання працювало з певною маркою ущільнення, бажано враховувати рекомендації його виробника.

Як вибрати розмір сальникової набивки

Правильний переріз набивки визначають насамперед за розмірами сальникової камери. Орієнтуватися тільки на діаметр вала недостатньо.

Для підбору необхідно знати:

• діаметр вала або штока;
• внутрішній діаметр сальникової камери;
• глибину сальникової камери;
• наявний переріз старої набивки;
• тип обладнання;
• робоче середовище;
• температуру та тиск у зоні ущільнення;
• характер руху — обертання або поступальний рух.

Якщо стара набивка вже була демонтована, найпростіший спосіб визначення розміру — виміряти її поперечний переріз. Для нового обладнання розмір необхідно підбирати за конструктивними параметрами сальникової камери.

Монтаж графітованої PTFE-набивки

Перед монтажем сальникову камеру необхідно очистити від залишків старого ущільнення, забруднень та відкладень. Поверхню вала або штока слід оглянути на наявність задирок, глибоких рисок та інших дефектів, які можуть впливати на роботу ущільнення.

Набивку встановлюють у сальникову камеру відповідно до конструкції обладнання. Кільця повинні розташовуватися рівномірно, без перекосів та пошкодження плетеної структури.

Після монтажу притиск сальникового вузла регулюють поступово. Надмірне затягування може збільшити тертя та нагрівання, а недостатній притиск може призвести до витоку робочого середовища.

На що звернути увагу після монтажу

• відсутність надмірного нагрівання вузла;
• контроль витоку робочого середовища;
• рівномірність роботи вала або штока;
• стан сальникового притиску;
• необхідність поступового регулювання після запуску обладнання.

Для насосів та промислової арматури

Графітована PTFE-набивка особливо актуальна для підприємств, де сальникові ущільнення використовуються у великій кількості насосів та арматури. При технічному обслуговуванні обладнання важливо правильно визначити переріз і тип набивки, оскільки неправильний матеріал або розмір може погіршити роботу ущільнювального вузла.

Для насосів необхідно додатково враховувати швидкість обертання вала, конструкцію сальникової камери та властивості перекачуваного середовища. Для клапанів і засувок важливими параметрами є конструкція штока, тиск та температура робочого середовища.

PTFE, ПТФЕ, фторопластова та тефлонова набивка

У каталогах промислових ущільнень один матеріал може мати декілька назв. Для графітованої сальникової набивки використовуються позначення PTFE набивка, ПТФЕ набивка, графітована фторопластова набивка, тефлонова набивка та PTFE gland packing.

Однак під час замовлення недостатньо вказати тільки матеріал. Для точного підбору необхідно зазначити переріз набивки та, за можливості, параметри сальникової камери й обладнання.

Замовити графітовану набивку PTFE у Silverprom

Silverprom постачає ущільнювальні матеріали для промислового обладнання. Для підбору графітованої сальникової набивки PTFE повідомте необхідний розмір перерізу, кількість та тип обладнання.

Якщо точний розмір невідомий, можна надати розміри сальникової камери або параметри старої набивки. Це допоможе визначити необхідний переріз і уникнути помилки під час замовлення.
