Силіконовий профіль для окантовки скла 4 мм 16х19
Силіконовий профіль 16х19 мм з вузьким пазом для окантовки скла 4 мм
Оглядове скло печі працює в тяжких умовах: нагрів, вібрація від дверей, удари при закритті. Голе скло в металевій рамі тріскається першим. Цей профіль створений для його окантовки. Угорі в нього вузька щілина, під нею канал близько 4-5 мм під край скла чи тонкої пластини. Знизу профіль розширюється до 16 мм і спирається на раму увігнутою «стопою». Така форма амортизує удари й не дає склу торкатися металу.

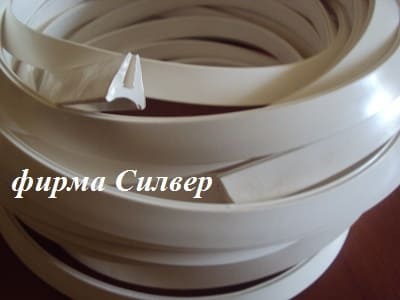

Профіль виготовляють із силіконової гуми VMQ білого кольору. Матеріал витримує нагрів, не твердне й повертає форму після монтажу.

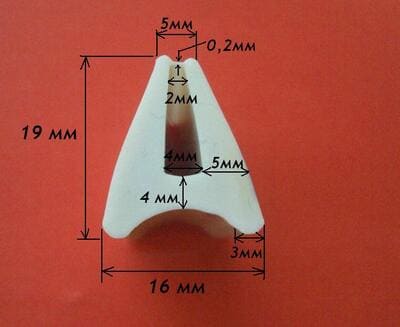

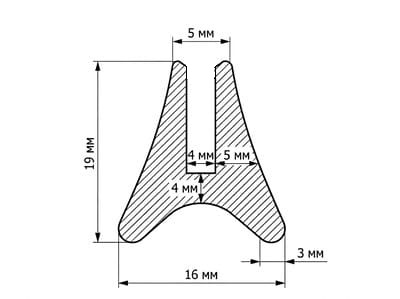

Переріз: вузька щілина, канал під кромку й увігнута основа.
Характеристики
| Параметр | Значення |
|---|---|
| Форма перерізу | Конусна, з вузьким пазом і каналом всередині |
| Висота | 19 мм |
| Ширина основи | 16 мм |
| Ширина угорі | 5 мм |
| Канал під кромку | близько 4-5 мм |
| Основа | увігнута, висота 4 мм, бічні стінки 3 мм |
| Матеріал | Силіконова гума VMQ |
| Твердість | Shore A 60 |
| Робоча температура | від −60 до +250 °C, короткочасно до +300 °C |
| Колір | Білий |
Температурні межі стосуються матеріалу. Якщо скло чи кромка нагріваються вище, ніж корпус печі, повідомте нам режим роботи.
Чому товщина скла вирішує все
Канал розрахований на кромку приблизно 4 мм. Для тоншої профіль сидітиме слабо, для товщої його доведеться розпирати, і стінки можуть стиснути крихке скло. Виміряйте товщину штангенциркулем у кількох місцях, адже скло рідко однакове по всій довжині. Для кромок 2-3 мм дивіться кант 6х6 мм, для товстіших металевих кромок П-кант 10х12 мм. Загальні принципи підбору описані на сторінці П-подібного канта.
Де використовується
- Оглядові вікна печей. Ротаційні, подові й конвекційні печі.
- Дверцята сушильних шаф і автоклавів. Скляні панелі.
- Захист кромок. Тонкі металеві й пластикові пластини, які ріжуть руки.
Для харчового обладнання придатність силікону до контакту з продуктами підтверджують документами на конкретну марку. Їх надаємо за запитом.
Як підібрати розмір
- Виміряйте товщину скла чи пластини в кількох місцях.
- Оцініть місце посадки: основа 16 мм має лягти на раму.
- Виміряйте довжину кромки й додайте 2-3% на підрізку та кути.
- Якщо є старий профіль, зробіть чистий поперечний зріз і надішліть фото з лінійкою.
Монтаж
Очистіть кромку від бруду й знежирте ізопропіловим спиртом. Вводьте край скла в паз без ривків, починаючи з рівної ділянки, і не розтягуйте силікон: після монтажу він стягується назад, і на кутах з'являються зазори. Якщо обладнання працює під вібрацією чи тиском, нанесіть у канал тонкий шар термостійкого силіконового герметика, розрахованого приблизно до +300 °C, і дайте йому полімеризуватися до запуску. Працюйте обережно: скло не терпить різких зусиль.
Догляд і заміна
Протирайте профіль м'якою тканиною зі слабким мильним розчином. Замінюйте його, коли він сповзає, втратив пружність, має надрізи чи пригорілі ділянки. На скляних вікнах не відкладайте заміну: слабка окантовка не захищає скло від сколів.
Питання й відповіді
Яка товщина скла потрібна?
Канал розрахований приблизно на 4 мм. Для інших товщин підбираємо інший профіль.
Чи тримається без клею?
На нерухомих кромках так. На вібруючому обладнанні надійніше додати герметик.
Чи є харчова версія?
Профіль виготовляють із харчового силікону. Документи під конкретне виробництво надаємо за запитом.
Як замовити
Напишіть або зателефонуйте нам: вкажіть розмір (16х19 мм), товщину скла, довжину кромки й тип обладнання. Фото кромки з лінійкою прискорить підбір. Інші типи дивіться в каталозі силіконових ущільнювачів.
Профіль 16х19 мм потрібен для скла товщиною близько 4 мм, яке треба захистити від сколів, вібрації й контакту з металом.
