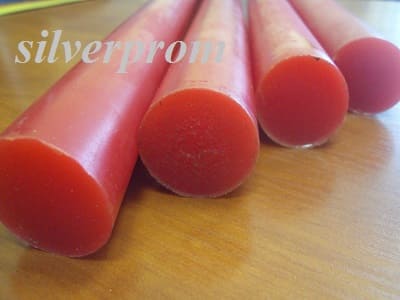

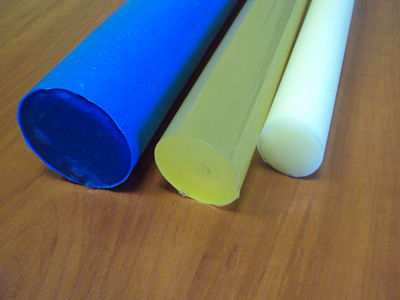

Поліуретанові стержні 20–200 мм, 60–98 Shore A
Коли потрібен саме короткий відрізок і великий діаметр
Для більшості втулок і роликів вистачає звичайного метрового кругляка. Але є задачі, де зручніший відрізок 400 або 600 мм: одна-дві деталі для ремонту, великі діаметри, які важко возити й різати, або заготовка під верстат із обмеженою довжиною патрона. Ми виготовляємо стержні діаметром від 20 до 200 мм і вибираємо довжину під вашу деталь, щоб ви не платили за зайвий метр поліуретану.
Типорозміри в наявності
| Діаметр, мм | Довжина, мм | Твердість, Shore A |
|---|---|---|
| 20–40 | 400 / 600 | 60–98 |
| 50–80 | 400 / 600 | 60–98 |
| 100–150 | 400 | 60–98 |
| 160–200 | 400 | 60–98 |
Якщо вам потрібна метрова довжина в діапазоні 30–150 мм, дивіться поліуретанові стержні 30–150 мм, де розписано вагу, припуск і особливості токарної обробки. Для плоских деталей замість кругляка краще підійдуть листи 5–80 мм.
Твердість під конкретну деталь
Діапазон 60–98 Shore A широкий, і від вибору в ньому залежить, чи прослужить деталь рік, чи розвалиться за місяць. Таблиця нижче показує орієнтири за типом деталі.
| Деталь | Орієнтовна твердість | Чому саме так |
|---|---|---|
| Манжети, ущільнювальні кільця | 60–75 | Мають щільно прилягати до поверхні й компенсувати дрібні нерівності |
| Амортизатори, проставки | 70–85 | Мають гасити удар і вібрацію, а не передавати їх на вузол |
| Пальці муфт МУВП | 80–90 | Потрібен баланс: достатньо пружний палець гасить поштовх, достатньо міцний не зрізається |
| Втулки, кільця ковзання | 85–95 | Стійкість до зминання під навантаженням при збереженні посадки |
| Ролики, колеса | 85–95 | Обід не «розкочується», але й не б’є по опорі |
| Напрямні, шестерні, штампи | 90–98 | Мінімальна деформація під великим тиском на малій площі |
Це стартові орієнтири, а не гарантія для будь-якого вузла. Робоче навантаження, швидкість і температура можуть зсунути вибір на одну-дві градації. Загальний огляд марок є на сторінці поліуретану за твердістю 50–98 Shore A.
М’який чи твердий: типові помилки
- Занадто м’який ролик. Під вагою він «сідає» плоскою ділянкою, а на ходу нагрівається й руйнується зсередини.
- Занадто твердий амортизатор. Він формально «протистоїть», але вібрація йде прямо в раму, і ефекту від заміни гуми немає.
- Однакова твердість для всього. Якщо в одному вузлі працюють і ущільнення, і опорна втулка, брати їх з однієї марки не варто: у кожної деталі своє завдання.
Посадка поліуретанової деталі на вал і в корпус
Поліуретан розширюється при нагріванні значно сильніше за сталь і пружно стискається під навантаженням. Це впливає на посадку, тому розміри з креслення для сталевої деталі тут не завжди підходять.
- Втулка у корпусі. Невеликий натяг на зовнішньому діаметрі тримає втулку на місці без клею й стопорів.
- Вал у втулці. Залишайте зазор із запасом на тепловий ріст: інакше нагріта деталь «схопить» вал.
- Тонкостінні кільця. Після зняття з верстата вони трохи змінюють розмір. Остаточні виміри робіть після того, як деталь охолоне.
Якщо ви не хочете самі розраховувати посадку, надішліть розміри вузла, і ми запропонуємо діаметр заготовки та марку. Або замовте готову деталь: вироби з поліуретану на замовлення.
Обробка залежно від твердості
М’які марки (60–75) тягнуться за інструментом і потребують дуже гострого різця та меншого зусилля затиску. Тверді (90–98) ріжуться чистіше, але сильніше гріють інструмент, тому для них важливі охолодження й помірні оберти. У будь-якому випадку не допускайте перегріву поверхні: розмір «плаває», а матеріал деформується. Повний перелік порад щодо токарних робіт дивіться на сторінці стрижнів 30–150 мм.
Умови експлуатації
Поліуретан добре працює в оливах, мастилах і паливі, стійкий до тертя й ударів. Орієнтуйтеся приблизно на діапазон до +80–100 °C, при цьому деталь під навантаженням нагрівається сама. Гаряча вода, пара, концентровані кислоти, луги й ацетон скорочують ресурс або руйнують матеріал. Для таких середовищ дивіться таблицю хімічної стійкості еластомерів.
Що замовляють разом зі стержнями
Часто до стержнів додають листи СКУ-7Л для накладок і футерування, поліуретанові втулки на замовлення і пальці для муфт. Одна заявка дозволяє зекономити на доставці та отримати матеріал з одного виробництва.
Як замовити
Напишіть у Viber на +38 (099) 497-39-47 і вкажіть діаметр, довжину (400 або 600 мм), твердість і кількість. Не знаєте, що взяти? Надішліть креслення чи фото деталі з розмірами й опишіть умови роботи: навантаження, температуру, середовище. Відправляємо Новою поштою, САТ та Делівері по всій Україні.
Поширені запитання
Чим ця сторінка відрізняється від стержнів 30–150 мм?
Тут ширший діапазон діаметрів (20–200 мм), довжини 400 і 600 мм і повна лінійка твердості 60–98 Shore A. Якщо потрібен метровий кругляк у діапазоні 30–150 мм, дивіться сторінку поліуретанових стержнів 30–150 мм.
Скільки важить стержень 200 мм завдовжки 400 мм?
Близько 15 кг при густині приблизно 1,2 г/см³. Для менших діаметрів вага швидко знижується: стержень 100 мм завдовжки 400 мм важить близько 3,8 кг.
Яку твердість брати для ролика?
Зазвичай 85–95 Shore A залежно від навантаження. Для великих навантажень на малу площу беруть твердіші марки, для плавного ходу по хвилястій поверхні м’якші.
Чи можна замовити відрізок нестандартної довжини?
Так, розріжемо під ваш розмір. Точні параметри й вартість уточнюйте при оформленні заявки.
