Гумовий П-профіль 10х8х2 мм: кант на кромку 4 мм
Профіль 10х8х2 мм: розміри за кресленням
Профіль має переріз літери «П»: суцільна основа й дві стінки, між якими лишається паз. Його надягають на кромку тонкого листа, скла чи пластику, і гума охоплює край з обох боків. У назві «10х8х2» перше число це висота, друге зовнішня ширина, третє товщина стінки. Ширина самого паза 4 мм.

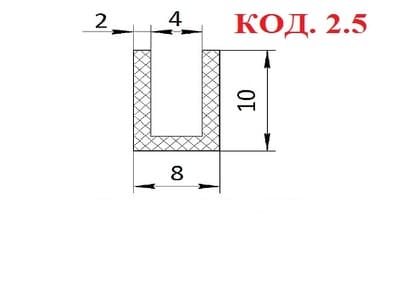

Переріз П-профілю з розмірами в міліметрах
| Параметр | Значення, мм |
|---|---|
| Висота профілю | 10 |
| Зовнішня ширина | 8 |
| Товщина стінки | 2 |
| Ширина паза | 4 |
| Глибина паза | близько 8 (розрахунково) |
На яку кромку він розрахований
Профіль підбирають за товщиною краю, а не за зовнішніми розмірами. Паз 4 мм приймає кромку приблизно такої товщини. Стінки пружні, тому профіль трохи розсувається й охоплює край із невеликим натягом.
| Товщина кромки | Що виходить |
|---|---|
| 3–4 мм | Профіль сидить щільно й тримається сам |
| 1–2 мм | Паз вільний: потрібен клей або вужчий переріз |
| 5 мм і більше | Не надягається або розриває стінки: беріть ширший паз |
Для товстіших країв дивіться П-профіль 12х7 мм для торців і П-профіль 15х22х11 мм з пазом 11 мм. Для дуже тонких кромок при нагріві є силіконовий кант 9х5 мм для кромок 1,5 мм.
Що робить кант і чого не робить
Кант закриває гострий край, і той не ріже руки, кабелі чи сусідні деталі. Він також гасить дрібні вібрації між деталями, що торкаються. Крім того, гума охоплює край і захищає його від вологи та подряпин при монтажі.
Ущільнювачем у прямому сенсі він не є: камери в нього немає, і він не стискається, щоб перекрити зазор. Для закривання дверцят і люків потрібен профіль із камерою, наприклад Р-профіль 10х20 мм. Якщо тонку кромку шафи треба одночасно захистити й ущільнити, подивіться самозажимний профіль для електрошаф.
Тонкі стінки: що це означає на практиці
Стінка 2 мм при висоті 10 мм дає компактний, але не дуже міцний профіль. Він добре гнеться по плавних вигинах, але на різкому куті стінки складаються або ріжуться. Гострий заусенець на кромці розрізає стінку, тож перед монтажем його зачищають. При надягання не тягніть профіль із зусиллям: тонка стінка розтягується й після монтажу вкорочується.
Який матеріал обрати
- EPDM. Для вулиці й вологих місць: не боїться озону, ультрафіолету й дощу, працює від −50 до +120 °C. Докладніше на сторінці властивості гуми EPDM.
- МБС (NBR). Для кромок біля оливи, палива чи мастильно-охолоджувальної рідини. Про цю гуму розповідає сторінка МБС (NBR): ущільнювачі та профілі.
Якщо вагаєтесь, прочитайте порівняння МБС, EPDM і ТМКЩ. Температуру й сумісність із середовищем погоджуємо при замовленні.
Монтаж на кромку
- Зніміть заусенці й фаску. Гострий край розрізає тонку стінку.
- Надягайте з торця, притискаючи по довжині. Для легшої посадки допускається водний розчин мила. Мінеральні мастила використовувати не можна.
- Залишайте запас 5–10 мм на кожні кілька метрів довжини: профіль трохи вкорочується.
- Кути. На поворотах підрізайте стінки або стикуйте відрізки під 45° і склеюйте торці клеєм для еластомерів. Різкий злам не робіть.
- Клей. Потрібен там, де кромка тонша за 4 мм або є вібрація. Підбирайте склад під гуму.
Що виміряти перед замовленням
- Товщину кромки штангенциркулем у кількох місцях, без фарби чи плівки.
- Яку висоту й ширину допускає вузол, де профіль торкається деталей.
- Довжину ділянок і кількість кутів, у тому числі внутрішніх і зовнішніх.
- Умови: вулиця чи приміщення, мастило, нагрів.
Замовлення за зразком
Профіль 10х8х2 мм робимо стандартною геометрією, а також змінюємо під ваш вузол: ширину паза, висоту стінок, товщину основи. Про загальний порядок роботи читайте на сторінці виготовлення ущільнювачів за кресленням і зразком. Надішліть відрізок старого профілю або фото кромки з лінійкою, довжину й умови роботи. Відвантажуємо зі складу в Рівному. Пишіть у Viber на +38 (099) 497-39-47: підберемо гуму, повідомимо вартість і строки.
