Порівняння технічних гум: МБС, EPDM, ТМКЩ та еластомери

Технічна гума використовується для герметизації, захисту, амортизації та ізоляції вузлів промислового обладнання. Різні еластомери мають різну стійкість до масел, палив, води, озону, температури та хімічних речовин. Тому матеріал потрібно підбирати відповідно до реальних умов експлуатації, а характеристики конкретного виробу перевіряти за документацією на відповідну марку гуми.

МБС, EPDM чи ТМКЩ: головна різниця

Для практичного вибору найчастіше потрібно відповісти на просте питання: з яким середовищем контактуватиме гумова деталь? МБС застосовують насамперед там, де важлива стійкість до масел і нафтопродуктів. EPDM часто використовують у водних та атмосферних умовах, де важливі стійкість до озону, ультрафіолету та старіння. ТМКЩ призначена для відповідних загальнопромислових умов, де не потрібні спеціальні властивості маслобензостійкої або іншої спеціальної гуми.

Гума МБС — маслобензостійкий матеріал

Гума МБС призначена для технічних виробів, що працюють у контакті з маслами, паливом та іншими нафтовими продуктами. У промислових ущільненнях часто використовують матеріали на основі NBR, оскільки нітрильні еластомери мають добру стійкість до мінеральних масел, мастил та багатьох нафтових продуктів.

Конкретна стійкість залежить від складу гуми та умов роботи. Для відповідального ущільнення потрібно враховувати не тільки назву матеріалу, а й температуру, склад робочого середовища, тиск та характер навантаження.

Де застосовують гуму МБС

• маслостійкі прокладки;
• ущільнення машин та механізмів;
• деталі масляних систем;
• елементи гідравлічного та пневматичного обладнання;
• технічні пластини;
• ущільнення, що контактують з нафтовими продуктами.

Маслостійка гума МБС 2–50 мм

EPDM — гума для води та атмосферного впливу

EPDM — етиленпропіленовий еластомер, який широко застосовують у виробах, що працюють на відкритому повітрі, у воді та під дією озону. EPDM має високу стійкість до атмосферного старіння, ультрафіолету та озону. Для стандартних промислових марок типові робочі температурні діапазони залежать від конкретної рецептури; спеціальні склади можуть мати ширший діапазон.

Важливою особливістю EPDM є низька сумісність із мінеральними маслами, мастилами та паливом. Якщо гумове ущільнення одночасно контактує з такими речовинами, потрібно розглядати інший матеріал або спеціальну композицію.

Де застосовують EPDM

• зовнішні ущільнювачі;
• гумові профілі;
• прокладки;
• ущільнення дверей та обладнання;
• водні системи;
• вентиляційне обладнання;
• деталі, що працюють під дією озону та атмосферних факторів.

EPDM гума та ущільнювачі

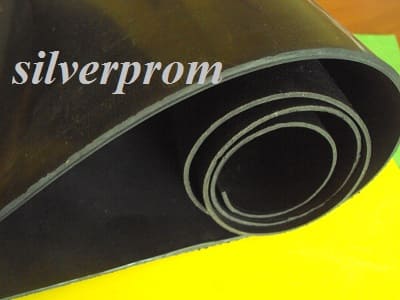

ТМКЩ — загальнопромислова технічна гума

ТМКЩ — теплостійка, морозостійка, кислотолугостійка технічна гума для відповідних загальнопромислових умов. Її застосування визначається конкретною маркою, нормативною документацією та умовами експлуатації деталі.

ТМКЩ може використовуватися для прокладок, ущільнень та інших технічних виробів, коли робоче середовище не потребує спеціальної маслобензостійкої, силіконової або іншої спеціалізованої гуми.

Для чого використовують ТМКЩ

• загальнопромислові прокладки;
• ущільнення обладнання;
• технічні пластини;
• робота з водою та повітрям;
• відповідні слабкоагресивні середовища;
• технічні вироби різної форми.

Силіконова гума — коли важлива температура

Силіконові еластомери VMQ використовують у випадках, коли потрібні стабільні властивості в широкому температурному діапазоні, хороша атмосферна та озоностійкість. Конкретний температурний діапазон залежить від марки силікону та конструкції виробу.

Для харчового обладнання, печей, автоклавів та іншого технологічного обладнання потрібно окремо перевіряти відповідність конкретної марки необхідним нормативним вимогам. Сам факт того, що матеріал є силіконовим, не означає автоматичної наявності харчового або медичного допуску.

Силіконові армовані рукави

FKM — фторкаучук для спеціальних умов

FKM застосовують у спеціальних ущільненнях, коли потрібна підвищена стійкість до певних масел, палив, хімічних речовин та підвищених температур. Властивості залежать від конкретної композиції FKM, тому універсальний температурний діапазон для всіх виробів цього типу використовувати некоректно.

Для складних умов експлуатації матеріал підбирають за конкретним робочим середовищем, температурою та вимогами до ущільнення.

FVMQ — фторсиліконова гума

Фторсиліконова гума FVMQ використовується для спеціальних ущільнень, де необхідне поєднання властивостей силіконової основи зі стійкістю до певних палив та масел. Для конкретного застосування необхідно перевіряти сумісність обраної марки з робочим середовищем.

Фторсиліконова гума FVMQ 1–20 мм

Неопренова гума CR

Хлоропренова гума CR застосовується для технічних виробів, де потрібне поєднання еластичності, стійкості до атмосферного впливу та певних масел і технічних середовищ. CR також використовують у промислових ущільненнях та інших гумових виробах. Конкретні властивості залежать від марки матеріалу.

Гума СКИ та амортизаційні вироби

СКИ — синтетичний ізопреновий каучук, який використовують для виробів, де важливі еластичність, пружність та здатність працювати при циклічних деформаціях. Для амортизаційних деталей вибір матеріалу залежить від характеру навантаження, частоти деформацій, твердості та необхідного ресурсу.

Для відповідального амортизаційного вузла не варто вибирати матеріал тільки за одним показником, наприклад міцністю на розрив або відносним подовженням.

Порівняння технічних гум за умовами експлуатації

Чому не можна вибирати гуму тільки за температурою

Температурний діапазон є лише одним із параметрів матеріалу. Наприклад, EPDM може добре працювати у воді та парі, але бути непридатним для мінерального масла. NBR, навпаки, часто вибирають саме для масляних середовищ, але його стійкість до озону та атмосферного старіння нижча, ніж у EPDM.

Тому при виборі ущільнювального матеріалу потрібно одночасно оцінити робоче середовище, мінімальну та максимальну температуру, тиск, тип навантаження, тривалість контакту та геометрію деталі.

Що потрібно знати для підбору технічної гуми

1. Робоче середовище: вода, масло, паливо, повітря, пара, хімічний розчин або інша речовина.
2. Температура: мінімальна, максимальна та тривалість температурного впливу.
3. Механічне навантаження: стиснення, розтягування, згинання, тертя або вібрація.
4. Тиск: особливо важливий для ущільнень у гідравлічних і пневматичних системах.
5. Розмір виробу: товщина, ширина, діаметр або геометрія профілю.
6. Твердість: необхідна твердість залежить від конструкції ущільнення та способу його встановлення.

Прокладки та ущільнення з технічної гуми

Для виготовлення прокладки недостатньо просто вибрати лист потрібного розміру. Матеріал повинен відповідати робочому середовищу та умовам експлуатації, а товщина і твердість — конструкції вузла.

Для нестандартних деталей можна використовувати креслення, зразок або фотографію виробу як основу для підбору матеріалу та визначення конструкції.

Виготовлення технічних ущільнень за кресленням або зразком

Якщо стандартної технічної пластини, шнура або профілю недостатньо, можна розглянути виготовлення нестандартного ущільнення. Для попереднього підбору бажано надати креслення, ескіз, фотографію або зразок деталі та повідомити робоче середовище і температуру.

За цими даними можна визначити, який тип еластомеру доцільно розглядати: МБС, EPDM, ТМКЩ, силікон, FKM, FVMQ або інший матеріал.
