Виготовлення ущільнювачів за кресленням і зразком
Виготовлення ущільнювачів за кресленням і зразком
Якщо стандартного ущільнювача немає в каталозі або оригінальна деталь більше не постачається, можна виготовити гумовий або силіконовий ущільнювач за кресленням, зразком, ескізом чи фотографією. Silverprom допомагає підібрати геометрію профілю та матеріал відповідно до конструкції вузла і умов його експлуатації.
Коли потрібне виготовлення ущільнювача на замовлення
Індивідуальне виготовлення доцільне тоді, коли готовий профіль не підходить за розміром, формою перерізу або способом монтажу. Також це рішення для заміни оригінальної деталі обладнання, яку складно знайти окремо.
- стандартного профілю потрібного розміру немає;
- потрібно повторити форму старого ущільнювача;
- оригінальний профіль знятий із виробництва;
- ущільнювач має нестандартний поперечний переріз;
- потрібна інша гума або силікон відповідно до умов експлуатації;
- необхідно виготовити профіль за конструкторським кресленням.
Виготовлення гумового ущільнювача за кресленням
Креслення ущільнювача є найзручнішим варіантом, коли геометрія виробу вже визначена конструктором. На кресленні бажано вказати основні розміри поперечного перерізу, допуски та матеріал, якщо він визначений.
Якщо марка матеріалу ще не вибрана, до креслення варто додати інформацію про температуру, робоче середовище, механічне навантаження та спосіб монтажу. Це дозволяє оцінити, який еластомер доцільно використовувати.
Виготовлення ущільнювача за старим зразком
Старий ущільнювач може бути основним джерелом інформації, коли креслення відсутнє. Це особливо зручно для ремонту обладнання, імпортних машин та конструкцій, для яких оригінальні комплектуючі вже недоступні.
Для попереднього підбору можна надіслати фотографію деталі та її основні розміри. Якщо є можливість передати фізичний зразок, його геометрію можна використовувати як основу для визначення необхідного профілю.
За якими даними можна виготовити ущільнювач
| Що є у замовника | Що бажано надати |
|---|---|
| Креслення | Розміри профілю, допуски, матеріал та інші технічні вимоги |
| Старий зразок | Зразок ущільнювача, фото та розміри |
| Ескіз | Схема перерізу та основні габарити |
| Фотографія | Фото профілю, лінійка або штангенциркуль для визначення масштабу |
| Опис деталі | Місце встановлення, температура, середовище та необхідна довжина |

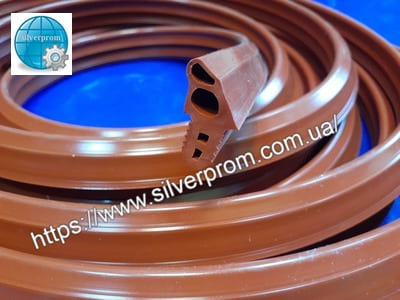

Які ущільнювачі можна виготовити
Форма готового виробу визначається конструкцією посадкового місця. Можливе виготовлення профілів різної геометрії, якщо її можна відтворити за кресленням або зразком.
| Форма | Де може використовуватися |
|---|---|
| P-подібна | Двері, люки, кришки та обладнання |
| D-подібна | Притискні та конструкційні вузли |
| U-подібна | Монтаж на край деталі та захист кромки |
| E-подібна | Посадочні пази та конструкції зі спеціальною геометрією |
| Прямокутна | Прокладки, кришки та притискні з'єднання |
| Нестандартна | Спеціальні посадкові місця та заміна оригінальних деталей |
Вибір матеріалу для гумового ущільнювача
Геометрія профілю — лише частина технічного завдання. Не менш важливо правильно визначити матеріал. Для цього потрібно знати, з чим контактує ущільнювач та в яких умовах він працює.
| Матеріал | Типові завдання | Що потрібно врахувати |
|---|---|---|
| EPDM | Вода, волога, атмосферні умови та відповідні технічні середовища | Температуру та конкретне робоче середовище |
| NBR / МБС | Оливи, мастила, паливо та відповідні нафтопродукти | Склад середовища, температуру та режим роботи |
| VMQ / силікон | Термостійкі та спеціальні ущільнювальні профілі | Температуру, середовище та вимоги до конкретної марки силікону |
| Інші еластомери | Спеціальні умови експлуатації | Потрібне окреме технічне погодження матеріалу |
Не варто визначати матеріал тільки за назвою обладнання. Для правильного підбору важливі температура, середовище, механічне навантаження, частота відкривання або руху та спосіб встановлення ущільнювача.
Виготовлення ущільнювача для заміни оригінальної деталі
Окремий випадок — заміна імпортного або оригінального ущільнювача, який більше не продається. У такій ситуації назва обладнання може бути недостатньою для підбору. Значно корисніше мати стару деталь або її креслення.
Для пошуку аналога бажано визначити:
- форму поперечного перерізу;
- ширину та висоту профілю;
- розміри монтажної основи;
- спосіб фіксації;
- довжину виробу;
- робочу температуру;
- контактне середовище.
Як відбувається підбір ущільнювача
- Отримання вихідних даних. Замовник надає креслення, зразок, фото або ескіз.
- Визначення геометрії. Аналізуються основні розміри та спосіб монтажу профілю.
- Вибір матеріалу. Матеріал визначається відповідно до умов експлуатації.
- Уточнення кількості. Погоджується необхідна довжина або кількість виробів.
- Розрахунок замовлення. Після отримання технічних даних можна визначити можливість виготовлення та вартість.
Як підготувати креслення ущільнювача
Для профільного ущільнювача найбільш важливим є креслення поперечного перерізу. На ньому бажано показати ширину, висоту, товщину стінок, монтажну основу та інші розміри, які впливають на посадку деталі.
Якщо точних розмірів немає, можна почати з фотографії старого профілю. Для масштабу корисно сфотографувати деталь поруч із лінійкою або вимірювальним інструментом.
Що робити, якщо креслення відсутнє
Відсутність креслення не означає, що виготовлення неможливе. Для попереднього аналізу можна використовувати старий ущільнювач, фотографію, ескіз або опис посадкового місця.
Чим більше інформації надано на початку, тим точніше можна визначити геометрію профілю та матеріал. Особливо корисні фотографії поперечного перерізу та місця встановлення.
Для якого обладнання виготовляють ущільнювачі
Індивідуальні ущільнювальні профілі можуть бути потрібні для промислових машин, технологічних камер, дверей та люків обладнання, корпусів, кришок, панелей та інших вузлів.
Якщо ущільнювач є частиною спеціального обладнання, під час замовлення бажано вказати не тільки назву машини, а й призначення деталі та умови її роботи.
Замовити виготовлення ущільнювача
Щоб отримати попередній розрахунок, надішліть креслення, зразок, ескіз або фотографію ущільнювача. Якщо є можливість, додайте розміри профілю та інформацію про місце його встановлення.
Silverprom підбирає гумові та силіконові ущільнювачі за геометрією, розмірами та умовами експлуатації. Для нестандартних виробів основою роботи може бути креслення, зразок, ескіз або фото.
Часті запитання
Чи можна виготовити ущільнювач за старим зразком?
Так. Старий профіль можна використовувати як вихідну інформацію для визначення форми та розмірів. Для попереднього підбору також корисні фотографії та розміри.
Чи обов'язково мати креслення?
Ні. Якщо креслення немає, можна надати зразок, фотографії, ескіз або опис посадкового місця. Точність підбору залежить від повноти вихідних даних.
Чи можна виготовити силіконовий ущільнювач?
Так, силіконові профілі та ущільнювачі можуть розглядатися для відповідних температурних та експлуатаційних умов. Конкретна марка матеріалу визначається відповідно до технічного завдання.
Чи можна виготовити гумовий ущільнювач?
Так. Для гумових ущільнювачів може розглядатися EPDM, NBR та інші відповідні еластомери залежно від робочого середовища та температури.
Чи можна повторити імпортний ущільнювач?
Для оцінки можливості виготовлення аналога потрібні геометрія деталі, розміри та умови її роботи. Найкраще надати старий зразок або креслення.
Що потрібно надіслати для розрахунку?
Надішліть фото або креслення ущільнювача, основні розміри, необхідну довжину, кількість та інформацію про температуру і робоче середовище.
Підсумок
Виготовлення ущільнювачів за кресленням і зразком дозволяє вирішити завдання, коли стандартного профілю потрібного розміру немає або оригінальна деталь більше не постачається.
Для початку роботи достатньо надати креслення, старий ущільнювач, фотографію або ескіз. Додатково бажано повідомити розміри, місце встановлення та умови експлуатації.
Надішліть вихідні дані до Silverprom для підбору матеріалу, геометрії та можливості виготовлення необхідного ущільнювача.
