Гумові ущільнювальні профілі за формою та розміром
Гумові ущільнювальні профілі використовують для герметизації дверей, люків, корпусів обладнання, технологічних камер і конструкційних вузлів. Під час вибору важливо враховувати форму поперечного перерізу, розміри, спосіб монтажу, робочий зазор і матеріал ущільнювача.
У Silverprom можна підібрати гумовий профіль за типом перерізу та розмірами. Якщо назва виробу невідома або старий ущільнювач не має маркування, для попереднього підбору надайте фотографію, ескіз, креслення чи зразок. Можливість постачання конкретного типорозміру потрібно уточнити під час замовлення.

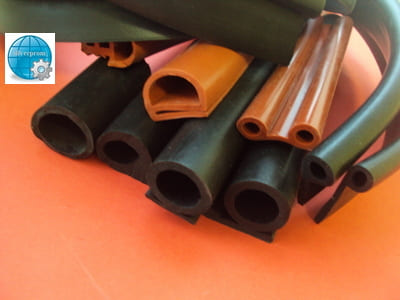

.jpg "Гумові профілі за формою та розміром — Silverprom")
Який гумовий профіль вибрати
Форма профілю залежить від конструкції вузла та способу встановлення. Одні ущільнювачі монтуються в паз, інші встановлюються на край панелі, а порожнисті профілі стискаються між двома поверхнями. Тому для правильної заміни необхідно порівняти не тільки зовнішній вигляд, а й фактичні розміри перерізу.
| Форма | Можливе застосування | Що виміряти |
|---|---|---|
| P-подібний | Двері, люки, корпуси та кришки | Ширину основи, висоту та робочий зазор |
| D-подібний | Притискні вузли, двері та технологічні камери | Ширину, висоту та величину стискання |
| E-подібний | Конструкційні та притискні вузли відповідної геометрії | Загальну ширину, висоту та основу |
| U-подібний | Монтаж на край панелі, листа або металевої кромки | Товщину кромки та внутрішню ширину |
| Прямокутна смуга | Плоскі стики та прокладкові з'єднання | Ширину й товщину |
| Круглий шнур | Канавки та з'єднання, передбачені конструкцією | Діаметр шнура та розмір канавки |
Назва форми є лише початковим орієнтиром. Профілі однакового типу можуть відрізнятися шириною основи, висотою, товщиною стінки та іншими параметрами.
U-подібні гумові профілі
U-подібний, або П-подібний, профіль встановлюють на край конструкції відповідної товщини. Залежно від виконання він може закривати кромку та виконувати ущільнювальну або захисну функцію.
Для підбору потрібно знати товщину кромки, внутрішній розмір профілю та потрібну довжину. Якщо ущільнювач має додаткову робочу частину, необхідно також перевірити її розміри й положення під час монтажу.
Переглянути U-подібні гумові профілі
P-подібні гумові ущільнювачі
P-подібні профілі мають основу для встановлення та робочу частину, яка контактує з поверхнею вузла. Їх розглядають для дверей, люків, кришок та інших конструкцій, якщо форма й розміри відповідають посадковому місцю.
Під час підбору вимірюють ширину й висоту перерізу, основу профілю та робочий зазор у закритому положенні. Надто високий ущільнювач може заважати закриванню, а надто низький — не забезпечити потрібного контакту.
Переглянути P-подібні гумові профілі
D-подібні гумові профілі
D-подібні профілі можуть мати порожнисту робочу частину, яка деформується під час притискання. Такі ущільнювачі застосовують у конструкціях, де геометрія вузла передбачає пружний контакт між поверхнями.
Для підбору перевірте ширину й висоту профілю, форму основи та відстань між поверхнями після закривання. Також потрібно враховувати матеріал і умови експлуатації ущільнювача.
Переглянути D-подібні гумові профілі
E-профілі та інші форми
Окрім P-, D- та U-подібних профілів, для промислових і конструкційних вузлів використовують E-профілі, прямокутні смуги, круглі шнури та вироби складного перерізу.
Якщо стандартний профіль не відповідає посадковому місцю, не варто вибирати заміну лише за схожою формою. Порівняйте фактичний переріз, розміри та спосіб кріплення. Для нестандартної геометрії доцільно надати креслення або зразок.
Як виміряти гумовий ущільнювач
Щоб скоротити час на підбір, перед зверненням підготуйте такі дані:
- Форма перерізу. Визначте, чи є профіль P-, D-, E-, U-подібним, прямокутним або іншої форми.
- Ширина та висота. Виміряйте зовнішні розміри поперечного перерізу старого виробу.
- Посадкове місце. Для профілю на кромку виміряйте товщину краю, а для монтажу в паз — ширину та глибину паза.
- Робочий зазор. Для притискного ущільнювача визначте відстань між поверхнями в закритому положенні.
- Довжина. Вкажіть потрібну довжину або загальну кількість метрів.
- Умови роботи. Повідомте про температуру, вологу, оливи, хімічні речовини або інші середовища, з якими контактує гума.
Якщо виміряти старий ущільнювач складно, зробіть фотографію поруч із лінійкою. Для точнішого підбору бажано додати окреме фото поперечного перерізу та зазначити основні розміри.
Як вибрати матеріал гумового профілю
Матеріал підбирають не лише за формою ущільнювача, а й за умовами експлуатації. EPDM, NBR/МБС, силікон та інші еластомери мають різні властивості. Перед замовленням необхідно перевірити сумісність конкретного матеріалу з температурою та робочим середовищем.
| Матеріал | Коли розглядають | Що перевірити |
|---|---|---|
| EPDM | Зовнішні конструкції, волога та атмосферні умови | Температуру й сумісність із робочим середовищем |
| NBR / МБС | Вузли, де можливий контакт з оливами та нафтопродуктами | Тип рідини, температуру й тривалість контакту |
| Силікон / VMQ | Вузли зі спеціальними температурними вимогами | Робочу температуру, середовище та потрібну твердість |
Ця таблиця допомагає визначити напрям вибору, але не замінює перевірку характеристик конкретної марки гуми. Якщо ущільнювач працює під навантаженням або контактує з агресивним середовищем, зазначте ці умови під час замовлення.
Як замовити профіль за кресленням або зразком
Якщо потрібної форми чи розміру немає серед стандартних позицій, можна передати дані для оцінки можливості виготовлення нестандартного профілю.
- креслення поперечного перерізу з розмірами;
- ескіз із зазначенням основних параметрів;
- фотографію старого ущільнювача поруч із лінійкою;
- зразок наявного виробу;
- інформацію про матеріал, робоче середовище та необхідну кількість.
Для нестандартних ущільнювачів мінімальний обсяг замовлення може становити від 50 м залежно від виробу та умов виконання. Можливість виготовлення, матеріал, розміри й обсяг необхідно погодити до оформлення замовлення.
Часті запитання про гумові профілі
Чи можна підібрати профіль тільки за фотографією?
Фотографія допомагає визначити форму, але для точного підбору бажано додати розміри. Найкраще сфотографувати переріз поруч із лінійкою та вказати товщину або висоту профілю.
Що робити, якщо невідома назва ущільнювача?
Назва не обов'язкова. Надайте фотографію, ескіз, розміри перерізу та інформацію про місце встановлення. Це допоможе визначити тип профілю для подальшого підбору.
Чи можна замінити імпортний профіль аналогом?
Можливість заміни залежить від геометрії, матеріалу та умов роботи. Для порівняння бажано мати креслення або зразок старого ущільнювача.
Як вибрати ущільнювач для дверей або люка?
Потрібно визначити конструкцію посадкового місця, величину зазору, спосіб монтажу та матеріал. Для притискного профілю також важливо, щоб він не перешкоджав закриванню конструкції.
Чи можна замовити профіль нестандартного перерізу?
Можливість виготовлення залежить від форми, матеріалу, необхідної кількості та технологічних умов. Передайте креслення або зразок для попереднього узгодження.
Підбір гумового профілю в Silverprom
Для підбору гумового ущільнювача підготуйте форму перерізу, основні розміри, потрібну довжину та умови експлуатації. Якщо точний тип профілю невідомий, надішліть фото, креслення або зразок.
