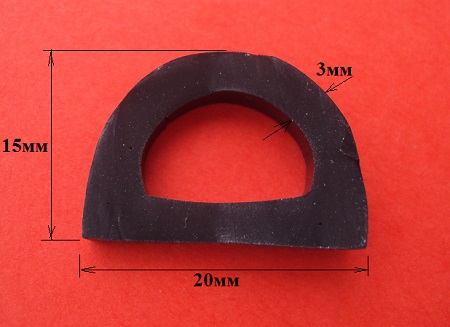

Гумовий D-подібний ущільнювач 15х20 мм: Профіль Код 2.13

D-подібний гумовий профіль (напівтрубка) розміром 15х20 мм є високоефективним інженерним рішенням для герметизації промислових вузлів, де потрібна висока ступінь компенсації зазорів при мінімальному зусиллі закривання. Завдяки внутрішній повітряній камері (порожнистій структурі), профіль Код 2.13 забезпечує максимальну демпферну здатність, нівелюючи нерівності контактних поверхонь та поглинаючи динамічні коливання. Це робить його незамінним елементом у важкому машинобудуванні, суднобудуванні та при виробництві броньованих конструкцій.

D-профіль 2.13: порожниста конструкція для високої компресії та амортизації

Інженерна фізика D-подібного ущільнення

На відміну від суцільних прямокутних профілів, D-подібний ущільнювач 15х20 мм працює за принципом керованої деформації. Порожнина всередині профілю дозволяє стінкам еластомеру згинатися всередину при стисненні, що значно знижує початковий опір при закриванні люка або дверей. Після досягнення певної точки стиснення, внутрішній тиск повітря та опір вигнутих стінок створюють герметичний бар'єр, здатний витримувати значні перепади тиску та запобігати проникненню вологи за стандартом IP65.

Цей ефект «пружини» дозволяє використовувати профіль 2.13 у конструкціях з низькою жорсткістю петель, де надмірне зусилля від суцільного ущільнювача могло б призвести до перекосу рами або деформації запірних механізмів.

Матеріалознавство: порівняльний аналіз ТМКЩ та МБС

Залежно від умов експлуатації, профіль Код 2.13 виготовляється з різних типів гумових сумішей, кожна з яких має специфічну молекулярну стійкість до зовнішніх чинників.

Гума ТМКЩ (Тепломорозокислотолугостійка)

Виготовляється на основі етилен-пропіленового каучуку або високоякісного ізопрену. Головною перевагою ТМКЩ є виняткова стійкість до атмосферного озону та ультрафіолетового випромінювання. Матеріал не втрачає еластичності при сильних морозах (до −45°C) та витримує тривалий контакт зі слабкими розчинами кислот та лугів. Це оптимальний вибір для зовнішнього використання на ангарних воротах, спецтехніці та портовому обладнанні.

Гума МБС (Маслобензостійка / NBR)

Розроблена для середовищ, де присутній постійний контакт із нафтопродуктами, мінеральними оливами та паливом. Нітрильний каучук (NBR) у складі МБС запобігає дифузійному розбуханню гуми, що зберігає геометрію D-профілю 15х20 мм навіть при повному зануренні в технічні рідини. Використовується в паливних відсіках, гідравлічних станціях та вузлах верстатів, де застосовуються мастильно-охолоджувальні емульсії.

Пріоритетні зони інтеграції D-профілю 15х20 мм

Завдяки поєднанню висоти 15 мм та ширини 20 мм, цей профіль є стандартом для багатьох галузей промисловості:

• Енергетичний сектор: Герметизація шаф автоматизації (АСУ ТП), де важливо підтримувати надлишковий тиск повітря для захисту електроніки від пилу.
• Важке машинобудування: Використання як амортизатора під кожухи верстатів, що працюють в умовах інтенсивної вібрації.
• Транспортна логістика: Ущільнення люків автоцистерн, де МБС-виконання гарантує стійкість до випарів пального.
• Судноремонт: Ізоляція технічних лазів та дверей у внутрішніх приміщеннях суден.

Регламент монтажу та розрахунок зусилля притискання

Для забезпечення довговічності ущільнювача Код 2.13 фахівці Silverprom рекомендують дотримуватися інженерного правила «30% стиснення». Це означає, що в закритому стані висота профілю має становити близько 10.5–11 мм. Подальше стиснення веде до прискореного «стомлення» гуми та мікророзривів на внутрішньому радіусі профілю.

Етапи встановлення:

1. Підготовка поверхні: Металевий паз або поличка мають бути очищені від іржі та знежирені розчинниками, що не залишають плівки (наприклад, ізопропіловим спиртом).
2. Вибір адгезиву: Для статичних з'єднань рекомендується використання промислових клеїв на поліуретановій основі або неопренових сумішей (серія 88). Для швидкої фіксації на складних кутах — етил-ціанакрилатні сполуки.
3. Стикування: Торці профілю зрізаються під кутом 45° та склеюються «встик», створюючи замкнутий герметичний контур.

Критерії оцінки зносу та ресурсність

Термін служби ущільнювача 15х20 мм залежить від циклічності навантажень. Основними ознаками деградації еластомеру є втрата форми (профіль залишається пласким після відкриття), поява сітки дрібних тріщин або липкість поверхні (ознака хімічного розпаду). Ущільнювачі Silverprom проходять стадію додаткової вулканізації, що стабілізує полімерні ланцюги та забезпечує ресурсність вузла до 7-10 років у помірних режимах експлуатації.
