Як працює Р-подібний профіль: головка, хвіст і напір води

Р-подібний профіль складається з двох частин. Головка, потовщена кругла частина, стискається між полотном затвора й рамою та перекриває зазор. Плоский хвіст затискається планкою на нерухомій деталі й утримує профіль на місці. Коли рівень води росте, напір додатково притискає головку до опорної поверхні, тож щільність збільшується разом із навантаженням, а не зменшується.

Через це габарити самі по собі мало що кажуть. Два профілі однакової ширини поводяться по-різному, якщо в них різна висота головки, товщина хвоста чи наявність отвору всередині. Саме ці три параметри ми зіставляємо з вашим вузлом, коли підбираємо переріз.

Р-подібний профіль EPDM із порожнистою круглою головкою та плоским хвостом для щитового затвора

Профіль із отвором у головці (тип №4)

Чотири перерізи за кресленням: від 55×20 до 140×60 мм

Серію складають чотири типи. У таблиці розмір записано як ширина профілю × висота головки. У каталогах типи №3 і №4 часто називають 60х140 (висота × ширина), тож не дивуйтеся різному порядку цифр.

Тип Ширина, мм Висота головки, мм Товщина хвоста, мм Головка
№1 55 20 6 Суцільна
№2 95 40 12 Суцільна
№3 140 60 20 Суцільна
№4 140 60 20 З отвором Ø10–20 мм

Усі чотири типи виготовляємо з EPDM. Проміжні й більші розміри, наприклад 50х120 чи 80х160 мм, робимо за кресленням або зразком.

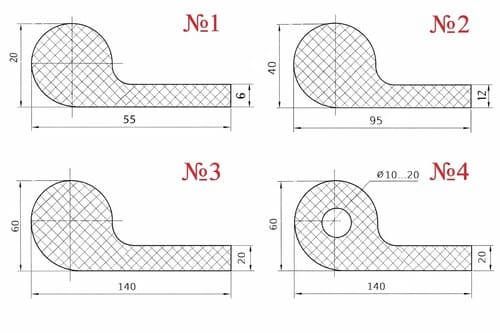

Креслення чотирьох перерізів Р-подібного профілю №1–№4 із розмірами в міліметрах

Перерізи №1–№4 з розмірами

Який переріз обрати: суцільна головка чи з отвором

№1 і №2 підходять для компактних вузлів із вузьким пазом і невеликим ходом затвора. Суцільна головка тримає форму, мало залежить від точності затяжки й добре працює там, де запас по висоті обмежений.

№3 беруть для великих щитів, де видно прогини полотна й зношення напрямних. Головка висотою 60 мм перекриває більший зазор і краще вирівнює допуски по довжині затвора. Натомість для закриття потрібне більше зусилля, і це треба враховувати в приводі.

№4 має той самий габарит, але отвір у головці робить її м’якшою. Профіль стискається з меншим зусиллям і легше лягає на нерівності. Діаметр отвору в межах 10–20 мм підбираємо під жорсткість вузла. Є й зворотний бік: стінка між отвором і поверхнею тонша, тому в потоці з піском і дрібним каменем стирання варто обговорити заздалегідь.

Брати більший розмір «про запас» не варто. Надто велика головка не стискається в пазі на потрібну величину й може заважати ходу затвора. Орієнтуйтеся на креслення вузла, а не на вигляд профілю.

EPDM: що він витримує і де його межа

EPDM тривало працює в прісній воді, не розтріскується від озону й сонячного випромінювання, зберігає пружність на морозі. Стандартна твердість наших профілів 60–65 Shore A, діапазон матеріалу від −50 до +120 °C. Для відкритих споруд визначальна нижня межа: взимку гума не повинна дубіти й примерзати до рами.

Слабке місце EPDM: мінеральні оливи й паливо. Якщо поруч із профілем працює гідропривід і можливий витік масла, матеріал набухає й втрачає пружність. Для таких вузлів порівняйте варіанти в таблиці стійкості NBR, Viton, EPDM і VMQ, а загальні характеристики матеріалу зібрані на сторінці про властивості гуми EPDM.

Стики, кути й довжина

У затворному ущільненні слабкі місця це стики й кути, а не пряма ділянка. Тому великі контури ми збираємо з довгих цілісних відрізків, а короткі ділянки з’єднуємо вулканізацією. Кути формуємо під потрібний радіус замість того, щоб згинати прямий профіль із заломом.

Для розрахунку вкажіть метраж на комплект, місця кутів і кількість допустимих стиків. Від цього залежить і спосіб виготовлення, і упаковка: довгі відрізки йдуть у бухтах, а їх діаметр має бути зручним для розмотування на об’єкті. Якщо ваш переріз відрізняється від типів №1–№4, дивіться сторінку про виготовлення профілів EPDM за кресленнями.

Як зняти розміри зі старого профілю

  1. Зробіть чистий поперечний зріз і виміряйте штангенциркулем ширину, висоту головки й товщину хвоста. Старий профіль «сів», тому міряйте в кількох місцях і беріть найбільше значення.
  2. Перевірте, чи є отвір у головці, і виміряйте його діаметр.
  3. Сфотографуйте зріз і ділянку, де головка торкається рами.
  4. Зафіксуйте кріплення: крок болтів, діаметр отворів у хвості, товщину притискної планки.
  5. Виміряйте довжину кожної ділянки й позначте кути.

Монтаж: на що звернути увагу

  • Посадкове місце має бути чистим. Залишки старої гуми й корозія дають протічки, які потім помилково списують на новий профіль.
  • Притискні планки з нержавіючої сталі. Звичайна сталь іржавіє, і притиск під планкою слабшає.
  • Рівномірна затяжка болтів по черзі. Надмірне зусилля видавлює гуму й рве хвіст; головка не повинна бути розплющеною на закритому затворі.
  • Силіконове чи гліцеринове мастило. Мінеральні мастила шкодять EPDM.

Коли профіль пора міняти

Що видно Ймовірна причина
Витік по всій довжині ділянки Профіль втратив пружність або «сів»
Витік у кутах і на стиках Розійшовся стик або занадто різкий вигин
Дрібні тріщини на поверхні Старіння під сонцем, озоном і перепадами температури
Стирання тільки з одного боку Зношена рама або перекошений затвор: спершу виправте вузол

Якщо потрібен інший профіль

Плоскі прямокутні профілі для шлюзів і дамб, від 10×45 до 40×190 мм, розглянуто на сторінці ущільнювачів для гідроспоруд. Для нерухомого шва між блоками споруди підійде ущільнювач деформаційного шва 29х63 мм. Решту перерізів з цього матеріалу збирає розділ EPDM: шнури, профілі та стрічки.

Що надіслати для розрахунку

Назвіть тип профілю (№1–№4) або надішліть креслення чи фото зрізу, довжини ділянок із кутами, напір води й тип середовища. Пишіть у Viber на +38 (099) 497-39-47: підберемо переріз і твердість EPDM, повідомимо вартість і строки.
