Ущільнювачі для гідроспоруд: профілі EPDM для шлюзів і ГЕС

Гідротехнічні гумові ущільнювачі використовують для герметизації затворів, шлюзів, водоскидів, дамб і гідроелектростанцій. Вони встановлюються в місцях прилягання рухомих або нерухомих елементів конструкції, де необхідно обмежити проходження води через стики. Форма та розміри ущільнювача залежать від конструкції затвора, посадкового місця, напрямку притискання й умов експлуатації.

Silverprom пропонує гумотехнічні профілі для промислових завдань. Для підбору гідротехнічного ущільнювача важливо визначити потрібний поперечний переріз, габарити, довжину та вимоги до матеріалу. Якщо стандартний профіль не відповідає конструкції споруди, надішліть креслення або зразок для уточнення можливості виготовлення.

Гумові профілі для ущільнення конструктивних вузлів гідротехнічних споруд.

Де застосовують гідротехнічні ущільнювачі

Ущільнювальні профілі є частиною конструкції гідротехнічного обладнання. Конкретний тип виробу підбирають відповідно до способу встановлення та функції ущільнювального вузла.

• Шлюзові затвори: ущільнення стиків і контактних поверхонь відповідно до конструкції затвора.
• Гідроелектростанції: гумові елементи для ущільнювальних вузлів гідротехнічного обладнання.
• Дамби та водоскиди: профілі для передбачених конструкцією місць прилягання.
• Насосні та водорегулювальні споруди: ущільнення стиків обладнання за відповідності матеріалу робочому середовищу.

Для кожного вузла необхідно перевірити робочий тиск води, величину деформації ущільнювача, характер руху затвора, температуру та умови контакту з водою. Саме ці параметри допомагають визначити придатну конструкцію профілю.

Гумові профілі EPDM та вибір матеріалу

EPDM — етилен-пропілен-дієновий каучук, який широко застосовують для виготовлення гумових ущільнювачів, призначених для контакту з водою та атмосферними чинниками. Матеріал характеризується стійкістю до озону, ультрафіолетового випромінювання та атмосферного старіння. Фактичні експлуатаційні властивості залежать від складу гумової суміші й умов роботи виробу.

Якщо ущільнювач контактує з мастилами, паливом або іншими нафтопродуктами, сумісність EPDM із конкретним середовищем потрібно перевіряти окремо. Для таких завдань можуть розглядатися інші еластомери, зокрема NBR, але вибір залежить від складу середовища, температури та механічних навантажень.

Типорозміри гідротехнічних ущільнювальних профілів

Нижче наведені типорозміри, зазначені в асортименті сторінки Silverprom. Перший розмір відповідає товщині B, другий — ширині A, згідно з вихідною таблицею. Перед замовленням необхідно звірити фактичний переріз профілю з кресленням вузла.

Зазначені розміри описують габарити перерізу, але самі по собі не підтверджують придатність профілю до певного гідростатичного тиску. Для вибору потрібно врахувати форму перерізу, матеріал, спосіб кріплення та фактичне навантаження на ущільнювач.

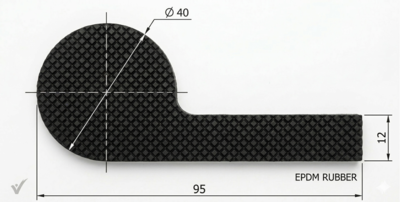

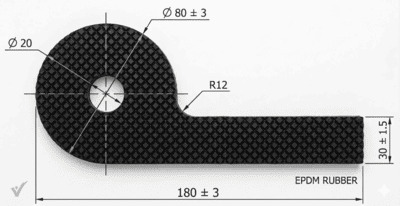

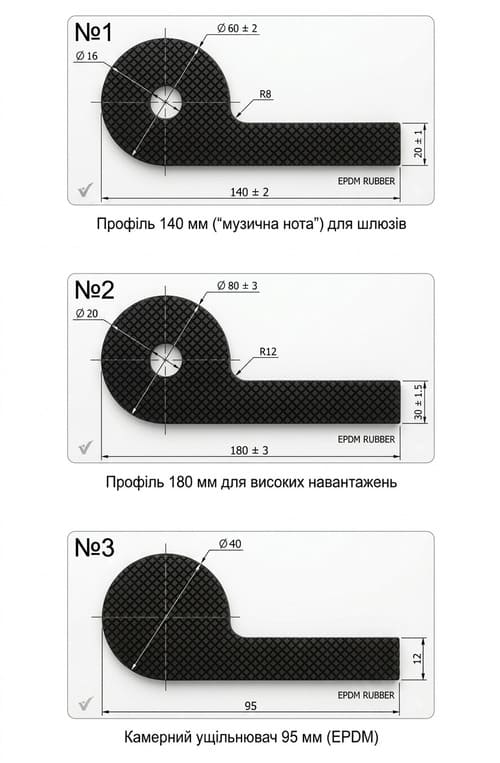

Креслення профілів для перевірки геометрії та вибору відповідного перерізу.

Виготовлення ущільнювачів за кресленням

Для заміни наявного ущільнювача або розробки нового вузла важливо враховувати не лише зовнішні розміри, а й форму поперечного перерізу. Профіль може мати виступи, порожнини, монтажні пази або спеціальні контактні поверхні. Від цих особливостей залежать спосіб установлення та характер деформації гуми під час роботи.

Для попереднього розгляду замовлення надайте креслення з розмірами, необхідну довжину, кількість виробів, матеріал і відомості про умови експлуатації. Якщо креслення відсутнє, можна підготувати фотографії наявного профілю з вимірюваннями. Можливість виготовлення нестандартної конфігурації, матеріал і строки постачання потрібно погодити окремо.

Що потрібно для підбору гідротехнічного ущільнювача

• Креслення або точні розміри поперечного перерізу.
• Тип обладнання та місце встановлення ущільнювача.
• Необхідна довжина й кількість профілів.
• Робоча температура та контакт із водою або іншими середовищами.
• Відомості про тиск, характер руху затвора й величину стискання.
• Вимоги до матеріалу, твердості та технічної документації, якщо вони визначені проєктом.

Для відповідальних гідротехнічних вузлів остаточний вибір профілю має відповідати проєктним вимогам обладнання. Якщо робочий тиск або характеристики матеріалу не визначені, їх необхідно уточнити до замовлення.

Замовити гумові ущільнювачі для гідроспоруд у Silverprom

Щоб уточнити вартість і можливість постачання гідротехнічного ущільнювача, повідомте потрібний типорозмір, довжину, кількість та матеріал. Для нестандартного профілю надішліть креслення або фотографію з розмірами. Це допоможе визначити, чи відповідає наявний варіант вимогам вашого вузла.
