Ущільнювач за зразком або кресленням — виготовлення

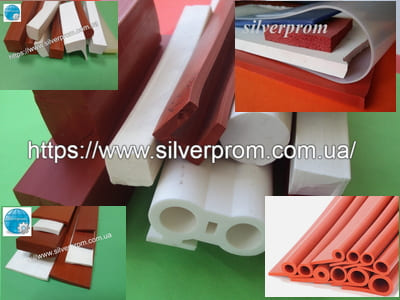

Потрібен ущільнювач, якого немає у стандартному каталозі? Silverprom приймає замовлення на підбір та виготовлення гумових і силіконових ущільнювачів за готовим зразком, кресленням, ескізом або фотографією. Такий варіант підходить для заміни зношеної деталі, відновлення ущільнення імпортного обладнання та виготовлення нестандартного профілю під конкретний вузол.

Для попереднього розрахунку не обов'язково мати повний комплект конструкторської документації. Залежно від виробу можна надати старий ущільнювач, його фрагмент, креслення поперечного перерізу або фотографії з основними розмірами. За отриманими даними визначаються геометрія виробу, матеріал та інші параметри, необхідні для узгодження замовлення.

Ущільнювач за зразком

Старий ущільнювач часто є найпростішим способом визначити необхідну форму виробу. Зразок дозволяє оцінити поперечний переріз, конструкцію монтажної частини, форму ущільнювальної ділянки та приблизні розміри.

Особливо актуальний такий спосіб для ремонту обладнання, коли маркування деталі невідоме, оригінальний ущільнювач більше не постачається або знайти готовий профіль за назвою обладнання неможливо. Замість пошуку лише за фотографією обладнання можна передати сам старий ущільнювач або його частину.

Як підготувати зразок

• очистити поверхню від бруду та залишків старого герметика;
• за можливості надати прямий фрагмент профілю;
• зробити фотографію поперечного перерізу;
• додати основні розміри штангенциркулем або лінійкою;
• повідомити, де встановлюється ущільнювач;
• вказати приблизну необхідну довжину або кількість деталей.

Якщо старий ущільнювач сильно деформований, його фактична форма може відрізнятися від початкової. У такому випадку корисно додати фотографію посадкового місця та розміри паза або поверхонь, між якими встановлюється ущільнення.

Ущільнювач за кресленням

Креслення є зручним способом зафіксувати геометрію виробу до початку виготовлення. На ньому можуть бути зазначені ширина і висота перерізу, товщина стінок, монтажні розміри, отвори, радіуси та інші конструктивні параметри.

Якщо креслення вже містить вимоги до матеріалу, твердості, кольору або температурного режиму, ці дані також варто передати разом із запитом. Якщо матеріал не визначений, його можна підбирати окремо відповідно до умов роботи ущільнювача.

Ущільнювач за фотографією

Якщо креслення та старого зразка немає, для попереднього підбору можна надіслати фотографії. Найбільш інформативними є фото всього ущільнювача, його поперечного перерізу та місця встановлення.

На фотографії бажано розмістити поруч лінійку або інший об'єкт відомого розміру. Для складних профілів корисно зробити кілька знімків з різних сторін. Фотографія не замінює точних технічних розмірів, але може допомогти визначити тип конструкції та подальші дані, необхідні для розрахунку.

Що сфотографувати

• поперечний переріз старого ущільнювача;
• загальний вигляд профілю;
• місце встановлення;
• посадковий паз або монтажну поверхню;
• маркування обладнання, якщо воно є;
• розміри ширини, висоти та інших доступних елементів.

Підбір матеріалу для ущільнювача

Геометрія профілю — лише одна частина підбору. Один і той самий конструктивний переріз може потребувати різного матеріалу залежно від температури, контакту з рідинами або маслами, атмосферного впливу та механічного навантаження.

Остаточний вибір матеріалу залежить від конкретного середовища та режиму роботи. Якщо марка гуми невідома, важливо повідомити температуру, контактне середовище, тиск, спосіб навантаження та призначення ущільнювача.

Які ущільнювачі можна замовити

За індивідуальними технічними даними можуть розглядатися різні конструкції ущільнювальних виробів. Конкретний спосіб виготовлення залежить від геометрії, матеріалу, довжини та кількості.

• профільні гумові ущільнювачі;
• силіконові профілі;
• порожнисті та трубчасті ущільнення;
• плоскі та фланцеві прокладки;
• гумові та силіконові шнури;
• формові ущільнювальні деталі;
• нестандартні профілі складного перерізу;
• аналоги ущільнювачів для імпортного обладнання.

При цьому сторінка не прив'язана до одного типу профілю. Якщо потрібен конкретний P-, D-, U-, E-, H-подібний або інший профіль, спочатку варто перевірити стандартні позиції каталогу. Виготовлення за зразком або кресленням доцільне тоді, коли готовий виріб не відповідає геометрії або умовам експлуатації.

Заміна оригінального ущільнювача

Зразок старого ущільнювача особливо корисний під час ремонту імпортного або застарілого обладнання. Назви машини та зовнішньої фотографії іноді недостатньо для правильного визначення профілю, оскільки одна модель обладнання може мати декілька ущільнювальних контурів.

Для підбору аналога бажано надати назву та модель обладнання, фотографію старої деталі, її переріз і доступні розміри. Якщо на ущільнювачі є артикул або маркування, його також варто вказати.

Що перевірити перед заміною

• розміри поперечного перерізу;
• форму монтажної частини;
• глибину та ширину посадкового місця;
• необхідну довжину ущільнювального контуру;
• температуру експлуатації;
• середовище контакту;
• спосіб стискання або фіксації.

Коли краще надати креслення, а коли — зразок

Як проходить розрахунок замовлення

Після отримання вихідних даних необхідно визначити, який саме виріб потрібен, чи є відповідний стандартний профіль у каталозі та чи доцільне індивідуальне виготовлення. Для нестандартного виробу узгоджуються геометрія, матеріал, кількість та умови експлуатації.

Ущільнювач за зразком або кресленням для промислового обладнання

Такий спосіб замовлення використовується для дверей, люків, камер, корпусів обладнання, технологічних установок, машин та інших вузлів, де потрібен виріб конкретної форми. Особливо актуальним він є для нестандартних перерізів, старих моделей обладнання та деталей, для яких немає зручного каталожного позначення.

Silverprom може розглянути виготовлення гумового або силіконового ущільнювача за наданими технічними даними. Остаточна можливість виготовлення, матеріал, технологія та вартість визначаються після аналізу конкретної конструкції.

Замовити ущільнювач за зразком, кресленням або фото

Поширені запитання

Чи можна замовити ущільнювач без креслення?

Так. Для попереднього підбору можна надати старий ущільнювач, його фрагмент або фотографії з основними розмірами.

Чи можна підібрати ущільнювач лише за фотографією?

Фотографія може бути достатньою для початкового аналізу, але для точного підбору бажано додати фото поперечного перерізу та розміри.

Що робити, якщо матеріал старого ущільнювача невідомий?

Потрібно повідомити умови роботи деталі: температуру, робоче середовище, контакт з маслами або іншими речовинами, а також механічне навантаження. За цими даними можна розглядати відповідний матеріал.

Чи можна зробити аналог імпортного ущільнювача?

Можливість виготовлення аналога залежить від конструкції, доступних технічних даних та необхідного матеріалу. Для оцінки можна надати стару деталь, креслення або фотографії з розмірами.

Що потрібно для розрахунку вартості?

Бажано надати креслення або зразок, розміри, матеріал або умови експлуатації, необхідну довжину чи кількість деталей. Для складного виробу також корисні фотографії місця встановлення.
