Уплотнитель ротационной печи 20х23 мм

Уплотнитель ротационной печи 20х23 мм | Silverprom

Уплотнитель для ротационной печи 20х23 мм: силиконовый профиль

Силиконовый уплотнитель для ротационной печи 20х23 мм

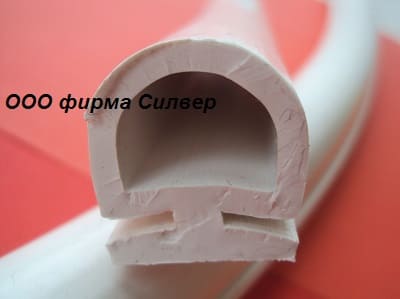

Внешний вид профиля

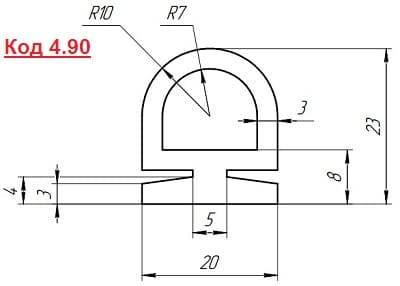

Чертёж силиконового профиля 20х23 мм: технические размеры

Сечение и размеры (A: основание, H: высота)

В ротационной печи дверь открывают при каждой загрузке и выкатывании тележки с изделиями, поэтому уплотнитель постоянно сжимается, нагревается и снова распрямляется. Силиконовый профиль 20х23 мм подбирают для замены такого уплотнителя: он перекрывает зазор между дверью и рамой, удерживает пар и тепло в камере и сохраняет форму при частых циклах. Подбор выполняется по образцу, фото или размерам паза; наличие и условия поставки уточняются при заказе.

Параметры профиля

Силиконовый профиль 20х23 мм
Параметр Значение
Ширина основания (A) 20 мм
Высота профиля (H) 23 мм
Форма сечения [укажите: профиль с основанием под паз, тип рабочей части]
Материал Силикон VMQ
Твёрдость около 60 Shore A
Температура Зависит от марки

Что важно для ротационной печи

У ротационной печи дверь открывается широко, а контур уплотнителя большой, поэтому к профилю предъявляют особые требования:

  • Возврат формы. При частом открывании профиль не должен «садиться». Если он остаётся сплющенным, на дверь уходит всё больше пара и тепла.
  • Равномерный прижим. Дверь большая, зазор по периметру может быть разным. Перед заказом измерьте зазор в закрытом положении в нескольких точках, чтобы выбрать подходящую высоту профиля.
  • Нагрев и влага. Профиль работает рядом с паром, жиром и мучной пылью. Мойку проводят мягкими неабразивными средствами, чтобы не ускорять износ.
  • Стык в контуре. На большом периметре удобнее и надёжнее один стык, чем несколько коротких кусков. Количество стыков и их место лучше обсудить при заказе.

Если ваша печь другой конструкции, подбор лучше делать по образцу. Для других печей и размеров: уплотнители для печей Miwe, Unox, Bongard, Revent и профиль 16х20 мм для коптильни и термокамеры.

Как подобрать профиль

  1. Снимите образец старого профиля (2-3 см) и сфотографируйте торец рядом с линейкой.
  2. Измерьте паз: ширину и глубину, а также форму посадочной части.
  3. Измерьте зазор между закрытой дверью и рамой в нескольких точках по периметру.
  4. Посчитайте длину по оси паза с запасом на стык.
  5. Укажите марку и модель печи и год выпуска, если они известны.

Совпадение размера не гарантирует совместимости: у разных моделей печей отличаются паз и форма основания. Поэтому соответствие проверяют по образцу и размерам. Для монтажа используют высокотемпературный клей для эластомеров: высокотемпературный клей (укр.). Печь включают только после его полного отверждения. Нужен другой размер или цвет? Изготовление уплотнителей по чертежу и образцу.

Подбор профиля для ротационной печи

Отправьте фото старого профиля с торца, паза и данные о печи. Подберём профиль и сообщим о наличии, сроках и стоимости.
