Термостійкий силіконовий ущільнювач для печей та термокамер

Термостійкий силіконовий ущільнювач потрібен там, де звичайний гумовий профіль не відповідає температурному режиму обладнання. Silverprom пропонує силіконові профілі та ущільнювальні вироби для печей, термокамер, сушильних шаф, коптильного обладнання та інших промислових установок.

Профіль можна підібрати за формою, розмірами, способом встановлення, моделлю обладнання або зразком старого ущільнювача. Для нестандартних конструкцій можливий розгляд виготовлення за кресленням, ескізом чи зразком.

Де застосовуються термостійкі силіконові ущільнювачі

Силіконові профілі використовуються для герметизації дверей, люків, кришок, камер та інших стиків у обладнанні, де необхідний еластичний ущільнювальний матеріал при підвищених температурах.

• Промислові печі — двері та технологічні отвори камер.
• Хлібопекарські печі — ущільнення дверних контурів та камер.
• Термокамери — двері та кришки нагрівального обладнання.
• Сушильні шафи — ущільнення дверей та технологічних камер.
• Коптильні камери — профільні ущільнення дверей.
• Автоклави — ущільнення кришок та технологічних вузлів, якщо конкретна марка силікону відповідає умовам роботи.
• Інше теплове обладнання — нестандартні профілі за технічними параметрами.

Термостійкий силікон VMQ для ущільнювачів

Для високотемпературних профілів застосовується силіконовий еластомер VMQ. На відміну від вибору ущільнювача тільки за назвою «силікон», необхідно враховувати фактичний температурний режим, тривалість нагрівання, наявність пари, спосіб очищення та конструкцію вузла.

Для стандартного силіконового матеріалу Silverprom заявляє робочий діапазон приблизно від −60 °C до +250 °C, із можливістю короткочасної роботи до +300 °C для відповідних виконань. Конкретні характеристики залежать від марки матеріалу та конструкції виробу.

Тому позначення «+300 °C» не варто сприймати як універсальну постійну температуру для будь-якого силіконового профілю. Для правильного підбору потрібно знати реальні умови експлуатації.

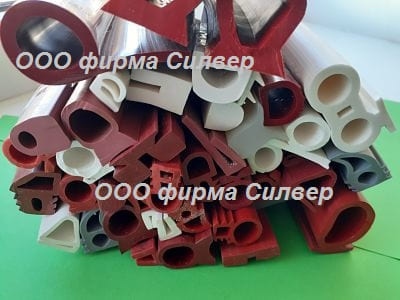

Форми термостійких силіконових профілів

Ущільнювач потрібно підбирати насамперед за його поперечним перерізом. Навіть профілі з однаковим зовнішнім розміром можуть мати різну монтажну частину та по-різному встановлюватися в обладнання.

У Silverprom вже є окремий каталог силіконових ущільнювачів P, D, E для печей, коптилень та автоклавів. Тому ця сторінка не дублює каталог конкретних форм, а допомагає визначити матеріал та правильний тип рішення для високотемпературного обладнання.

Термостійкий ущільнювач для печі

При виборі ущільнювача для печі важливо визначити, де саме він встановлений: на дверях, люку, рамці, кришці або іншому вузлі. Температура всередині камери не завжди дорівнює температурі, яку фактично бачить ущільнювач у місці монтажу.

Тому для замовлення бажано повідомити:

• тип печі або обладнання;
• виробника та модель;
• температуру в зоні ущільнення;
• наявність пари або вологи;
• форму та розміри профілю;
• спосіб встановлення;
• необхідну довжину.

Термостійкий ущільнювач для термокамери

Для термокамер застосовуються як стандартні силіконові профілі, так і вироби складної геометрії. У дверному контурі особливо важливі форма профілю та його посадка в паз.

Якщо старий ущільнювач уже деформований, не варто вимірювати тільки його зовнішню висоту. Бажано також визначити ширину, форму монтажної частини та розміри посадкового місця.

За наявності старого профілю можна надіслати його фотографію або зразок. Це дозволяє порівняти фактичний переріз із доступними профілями.

Ущільнювач для сушильної шафи та сушильної камери

У сушильному обладнанні ущільнювач працює при підвищеній температурі протягом тривалого часу. Для підбору необхідно врахувати не тільки максимальну температуру, а й тривалість циклу, конструкцію дверей та спосіб встановлення профілю.

Для нестандартних дверних контурів можна розглянути профіль за кресленням або зразком. При цьому бажано надати точний переріз та довжину готового контуру.

Ущільнювач для коптильної камери

Для коптильного обладнання додатково важливе робоче середовище: температура, волога, пара, конденсат та особливості очищення. Тому матеріал і профіль потрібно вибирати під конкретні умови, а не тільки за написом «термостійкий».

Якщо марка обладнання невідома, для первинного підбору достатньо надати фото камери, старого ущільнювача та його розміри.

Ущільнювач до +300 °C: що означає цей показник

Позначення +300 °C потрібно трактувати з урахуванням конкретної марки силікону та режиму роботи. Максимальна короткочасна температура та постійна робоча температура — не одне й те саме.

Для стандартних силіконових матеріалів Silverprom орієнтиром є робочий діапазон до приблизно +250 °C, тоді як для відповідних спеціальних виконань можливе короткочасне навантаження до +300 °C. Конкретний виріб потрібно підбирати за технічними умовами експлуатації.

Саме тому при замовленні краще повідомити не тільки максимальну температуру, а й постійну температуру, тривалість циклу та умови контакту з парою або іншими середовищами.

Як підібрати термостійкий ущільнювач за розміром

Вимірювання поперечного перерізу

Зніміть старий профіль із посадкового місця та виміряйте його ширину і висоту. Для складної форми бажано зробити фото торцевого зрізу.

Визначення монтажної частини

Зверніть увагу, чи має профіль прапорець, ніжку, ялинку, Т-подібний замок або іншу частину для фіксації в пазу.

Вимірювання посадкового місця

Якщо старий профіль сильно деформований, додатково виміряйте сам паз або місце встановлення на дверях.

Визначення довжини

Для рамного ущільнення необхідно визначити довжину контуру. Якщо потрібен профіль у погонних метрах, повідомте необхідну загальну довжину.

Термостійкий профіль за зразком

Не знаєте назву профілю? Це не проблема. Для підбору можна використати фрагмент старого ущільнювача.

Найкраще надати:

• фото профілю збоку;
• фото торцевого перерізу;
• фото з лінійкою або штангенциркулем;
• фото місця встановлення;
• назву та модель обладнання, якщо вони відомі.

За отриманою інформацією можна визначити, чи підходить стандартний профіль, чи потрібен нестандартний варіант.

Виготовлення термостійкого ущільнювача за кресленням

Якщо необхідного профілю немає серед стандартних позицій, Silverprom розглядає виготовлення ущільнювачів за кресленням, ескізом, фотографією з розмірами або фізичним зразком.

Для технічного розрахунку бажано надати креслення поперечного перерізу із зазначенням основних розмірів. Якщо креслення немає, можна почати з фотографій старої деталі.

Нестандартне виготовлення може бути актуальним для старого обладнання, імпортних печей, промислових камер та конструкцій, для яких стандартного профілю в каталозі немає.

Порівняння: стандартний профіль чи виготовлення за зразком

Які дані потрібні для розрахунку

Перед зверненням до Silverprom бажано підготувати хоча б частину технічної інформації. Чим точніше вихідні дані, тим швидше можна визначити потрібний тип ущільнення.

• назва обладнання;
• виробник;
• модель;
• робоча температура;
• розмір профілю;
• фото перерізу;
• довжина;
• фото старої деталі;
• креслення або ескіз, якщо він є.

Замовити термостійкий силіконовий ущільнювач

Для підбору термостійкого профілю надішліть модель обладнання, фото старого ущільнювача або його розміри.

Якщо стандартного профілю немає, надайте креслення, ескіз або зразок. За цими даними можна визначити можливий варіант виготовлення.

Часті запитання

Яка температура роботи силіконового ущільнювача?

Для стандартних силіконових матеріалів Silverprom орієнтиром є робочий діапазон до приблизно +250 °C. Для відповідних виконань можливе короткочасне температурне навантаження до +300 °C. Конкретний профіль потрібно підбирати за умовами експлуатації.

Чи можна використовувати один профіль для всіх печей?

Ні. Ущільнювачі відрізняються формою, розмірами та способом монтажу. Навіть при однаковому матеріалі профіль може не підійти до іншої конструкції.

Чи можна виготовити термостійкий профіль за зразком?

Так, для нестандартних профілів можна розглянути виготовлення за фізичним зразком, кресленням, ескізом або фотографією з розмірами.

Чи підходить силікон для автоклавів?

Силіконові ущільнення можуть застосовуватися в автоклавному обладнанні, але конкретний матеріал і профіль потрібно вибирати з урахуванням температури, тиску, пари та конструкції ущільнювального вузла.

Що робити, якщо старий ущільнювач уже деформований?

Не варто орієнтуватися тільки на його поточні розміри. Додатково виміряйте посадковий паз і надішліть фотографію перерізу. Це допоможе відновити початкову геометрію профілю.

Чи є у Silverprom профілі для печей різних розмірів?

Так, у каталозі є окремі позиції силіконових профілів різних форм та розмірів. Якщо потрібного перерізу немає серед готових товарів, можна розглянути нестандартний варіант за кресленням або зразком.

Висновок

Термостійкий силіконовий ущільнювач потрібно вибирати за температурою, формою профілю, розмірами та способом монтажу. Для печей, термокамер, сушильних шаф і коптильного обладнання важливо враховувати реальні умови роботи ущільнення, а не тільки максимальну температуру в камері.

Silverprom постачає силіконові ущільнювальні профілі та розглядає нестандартні рішення за розміром, кресленням, фотографією або зразком.

Якщо потрібного профілю немає в каталозі, надішліть фото старого ущільнювача та його розміри — це найпростіший спосіб визначити можливий варіант заміни.
