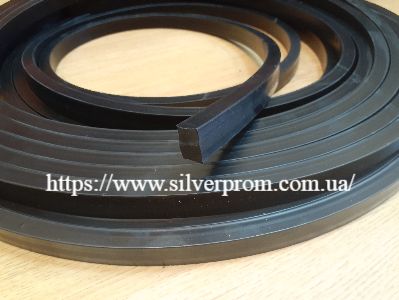

Полоса трансформаторная УМ
Изготовление трансформаторных полос и шнуров происходит методом вулканизации материалов, содержащих каучук.
Рабочими средами для использования изделий являются трансформаторные и конденсаторные масла, а диапазон допустимых температур -60..+100 С.
По Шору параметр твёрдости данного материала соответствует 55-70 единицам, а предельной нагрузкой при растяжении считается 6,4 МПа.
Материал может храниться очень долго. Наиболее благоприятные условия для хранения: 0..+25 С. При более высоких температурных значениях техпластины могут быть деформированы. В частности при температуре воздуха в пределах +25..+35 С допускается хранение материала на протяжении 80-и суток, а при ещё более высокой температуре воздуха (+35..+40 С) этот срок сокращается до 15-и суток. Если техпластины хранились в условиях отрицательных значений температуры важно их перед применением разморозить: при +50 С для этого достаточно лишь 3-ёх часов, а при +15 С этот процесс займёт сутки.
| Размеры полосы | Размеры полосы |
| 10х12 | 14х30 |
| 10х15 | 16х30 |
| 10х20 | 16х32 |
| 10х25 | 16х40 |
| 12х12 | 20х30 |
| 12х20 | 20х40 |
| 12х25 | 8х16 |
| 12х30 | 6х40 |
| 14х40 | шнур d10 |
| Тип | Рабочая температура, С | Рабочая среда | Климатическое исполнение | Форма выпуска |
|---|---|---|---|---|
|
УМ (универсальная маслотепломорозостойкая) |
-60…+100 | Масло трансформаторное (ГОСТ 982-80, ГОСТ 10121-76), масло трансформаторное марки ТК, масла конденсаторные (ГОСТ 5775-85), воздух | У, ХЛ, Т | Листы, рулоны, полосы, шнуры |
| Наименование параметра | Значение |
|---|---|
| Условная прочность при растяжении, МПа (кгс/см²), не менее | 6,4 (65) |
| Относительное удлинение при разрыве, %, не менее | 200 |
| Твердость по Шору А, единицы | 55-70 |
| Твердость, международные единицы IRHD | 56-65 |
|
Относительная остаточная деформация при сжатии в воздушной среде в течение 24 часов, %, не более |
|
|
Коэффициент морозостойкости по эластическому восстановлению после сжимающих деформаций, не менее: |
|
