Рукави ТВЧ для охолодження: діелектричні рішення для індукційного обладнання

Діелектричний рукав ТВЧ поєднує гнучкість, необхідну для підключення рухомих або компактно розташованих вузлів, із механічною міцністю, необхідною для роботи в промислових системах водяного охолодження. Доступні внутрішні діаметри від 13 до 76 мм.

Що таке рукав ТВЧ

ТВЧ — струми високої частоти, які використовуються в промисловому обладнанні для індукційного нагрівання, плавлення, загартування та інших технологічних процесів. Під час роботи такого обладнання значна частина елементів потребує ефективного відведення тепла.

Для цього застосовують системи циркуляційного водяного охолодження. Шланг ТВЧ є гнучкою частиною такої системи та забезпечує подачу й відведення охолоджувальної води від індуктора, генератора або іншого охолоджуваного вузла.

На відміну від звичайного шланга для води, при виборі діелектричного рукава ТВЧ додатково враховують його електричні властивості та умови розташування відносно струмопровідних елементів високочастотної установки.

Технічні характеристики діелектричних рукавів ТВЧ

Рукави Silverprom призначені для промислових систем водяного охолодження. Основні параметри залежать від внутрішнього діаметра конкретного виконання.

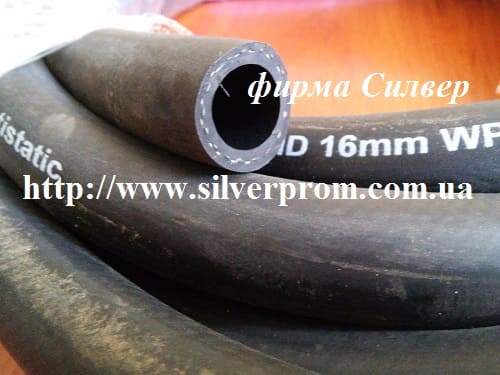

Діелектричний рукав ТВЧ 13–76 мм

Асортимент включає рукави ТВЧ 13, 19, 25, 38, 51 та 76 мм внутрішнього діаметра. Такий діапазон дозволяє підібрати магістраль для різних систем охолодження високочастотних генераторів, індукторів та індукційних установок.

Внутрішній діаметр необхідно підбирати відповідно до діаметра штуцера або патрубка та необхідної продуктивності циркуляції води. Занадто малий діаметр збільшує гідравлічний опір, а невідповідний розмір ускладнює правильне підключення до обладнання.

Конструкція рукава для охолодження ТВЧ

Конструкція рукава розрахована на експлуатацію в промислових системах циркуляції води. Матеріал та армування підбираються з урахуванням необхідної механічної міцності, гнучкості та електроізоляційних характеристик.

• Безсажовий EPDM: діелектричний матеріал без технічного вуглецю, що застосовується для спеціалізованих високочастотних систем.
• Текстильне армування: підвищує механічну міцність рукава та його стійкість до робочого тиску.
• Гнучкість: дозволяє виконувати підключення обладнання в обмеженому просторі та на рухомих вузлах.
• Стійкість до води: матеріал призначений для використання в системах циркуляційного водяного охолодження.
• Промислове виконання: рукави використовуються в системах охолодження високочастотного та індукційного обладнання.

Рукави ТВЧ для охолодження генераторів

Рукав для охолодження ТВЧ-генератора використовується для подачі та відведення води в системі охолодження високочастотного генератора. Гнучке виконання дозволяє компенсувати відстань між нерухомою магістраллю та охолоджуваним вузлом.

Під час вибору необхідно враховувати внутрішній діаметр, робочий тиск, температуру води, необхідну довжину та електричні вимоги конкретного генератора.

Рукави ТВЧ для індукційних печей та індукторів

Рукави для індукційних печей використовуються у водяних контурах охолодження індукторів, струмопроводів, кабелів, трансформаторів та інших елементів індукційних установок.

В індукційному обладнанні рукав часто прокладається безпосередньо біля компонентів, через які проходять високочастотні струми. Тому для таких систем важливо використовувати спеціалізований діелектричний шланг ТВЧ, характеристики якого відповідають вимогам обладнання.

Де застосовуються діелектричні рукави ТВЧ

• ТВЧ-генератори;
• індукційні плавильні печі;
• установки індукційного нагрівання;
• обладнання для загартування ТВЧ;
• індуктори та охолоджувані індукційні вузли;
• водоохолоджувані кабелі;
• трансформатори;
• конденсаторні батареї;
• зварювальне обладнання високої потужності;
• промислові системи циркуляційного водяного охолодження.

Чому для ТВЧ потрібен діелектричний рукав

Високочастотне обладнання створює електромагнітне поле, тому при виборі охолоджувальної магістралі недостатньо оцінювати тільки її тиск, температуру та водостійкість. Необхідно також враховувати електричні властивості матеріалу.

Діелектричний рукав має електроізоляційні властивості та призначений для використання в умовах, де небажане проходження електричного струму через стінку охолоджувальної магістралі.

Саме тому звичайний водяний шланг не слід автоматично використовувати замість спеціального рукава ТВЧ без перевірки його електричних характеристик та відповідності вимогам конкретної установки.

Безсажові рукави ТВЧ

Для високочастотних систем застосовуються безсажові рукави ТВЧ, у матеріалі яких відсутній технічний вуглець, що використовується у деяких стандартних гумових сумішах.

Такий матеріал дозволяє отримати необхідні електроізоляційні властивості рукава. Водночас оцінювати придатність конкретного виробу необхідно за технічною документацією та параметрами всієї системи, а не лише за кольором поверхні рукава.

Як правильно підібрати рукав ТВЧ

При заміні або проектуванні магістралі водяного охолодження рекомендуємо враховувати комплекс параметрів:

• внутрішній діаметр — відповідно до патрубка та необхідної витрати води;
• зовнішній діаметр — важливий для правильного вибору хомутів та монтажного простору;
• робочий тиск — відповідно до параметрів циркуляційної системи;
• температура охолоджувальної води — відповідно до фактичного режиму роботи;
• довжина — відповідно до відстані між точками підключення;
• радіус вигину — для правильного прокладання без різких перегинів;
• електричні характеристики — відповідно до умов роботи біля ТВЧ-компонентів;
• тип підключення — відповідно до штуцерів та патрубків обладнання.

Монтаж рукавів ТВЧ

Під час монтажу необхідно уникати перекручування, защемлення та різких перегинів рукава. Внутрішній діаметр повинен відповідати приєднувальному елементу, а рукав має бути надійно зафіксований без надмірного механічного навантаження.

При встановленні на рухомі вузли потрібно залишати достатній запас довжини для переміщення. Не допускається експлуатація рукава з механічними пошкодженнями, тріщинами або ознаками руйнування матеріалу.

Заміна шланга ТВЧ

Якщо необхідно замінити встановлений шланг ТВЧ, бажано визначити внутрішній і зовнішній діаметри, довжину, тип підключення та робочі параметри системи.

Якщо маркування старого рукава відсутнє, для підбору можна надати його фотографію, розміри та інформацію про обладнання. За цими даними можна визначити необхідне виконання та погодити параметри заміни.

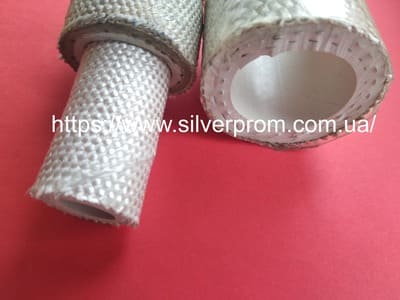

Купити рукав ТВЧ для охолодження

Купити рукав ТВЧ для системи водяного охолодження можна у Silverprom. Представлені діелектричні рукави внутрішнім діаметром від 13 до 76 мм та робочим тиском до 20 бар.

Для підбору потрібного розміру повідомте менеджеру внутрішній діаметр, необхідну довжину, робочий тиск, температуру охолоджувальної води, тип ТВЧ-обладнання та діаметр штуцера або патрубка.

Поширені запитання про рукави ТВЧ

Для чого потрібен рукав ТВЧ?

Рукав ТВЧ використовується для циркуляції охолоджувальної води у високочастотному та індукційному обладнанні. Його електроізоляційні властивості важливі при роботі поблизу високочастотних струмопровідних елементів.

Які діаметри рукавів ТВЧ доступні?

У представленій серії доступні внутрішні діаметри 13, 19, 25, 38, 51 та 76 мм. Робочий тиск для наведених виконань становить до 20 бар.

Чи можна використовувати рукав ТВЧ для індукційної печі?

Так, діелектричні рукави використовуються в системах водяного охолодження індукційних печей, індукторів та інших високочастотних установок. Конкретне виконання потрібно підбирати відповідно до параметрів обладнання.

Чому не можна використовувати звичайний шланг для води?

Для ТВЧ-обладнання важливі не тільки тиск і температура, а й електричні властивості матеріалу. Звичайний водяний шланг може не відповідати вимогам конкретної високочастотної установки.

Що означає безсажовий рукав ТВЧ?

Безсажовий рукав виготовляється з гумової суміші без технічного вуглецю. Таке виконання застосовується там, де необхідні підвищені електроізоляційні властивості матеріалу.

Який тиск витримують рукави ТВЧ?

Для наведених у таблиці виконань робочий тиск становить до 20 бар. При виборі необхідно враховувати фактичний тиск та інші параметри конкретної системи охолодження.

Як підібрати рукав ТВЧ замість старого?

Для підбору бажано знати внутрішній діаметр, зовнішній діаметр, довжину, тип підключення та робочі параметри системи. Якщо маркування відсутнє, можна надати фотографію старого рукава та обладнання.
