Полиамидная трубка для топлива, полиамидная трубка
Главной особенностью трубок из полиамида (рилсановых rilsan PA12) есть способность работать при повышенной температуре и давлении.
Рабочая температура полиамидной пневмотрубки от -20 С до +80 С.

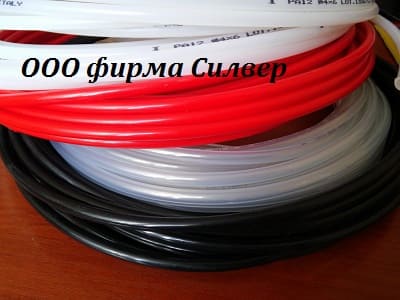

.jpg "трубка полиамидная высокого давления")
Также пневматические трубки из полиамида, трубка полиамидная обладают хорошей химическойстойкостью к таким веществам: фенолу, уксусной кислоте (5%), борной кислоте, лимонной килоте, соляной кислоте (10%), ортофосфатной кислоте, молочной кислоте, олеиновой кислоте, щавлевой кислоте, салициловой кислоте, серной кислоте (10%), винной кислоте, мыльному раствору, каустической соде (50%), тиокарбонату, ацетату аммония, карбонату калия, карбонату натрия (50%), сульфату алюминия, сульфату аммония, сульфату меди, хлориду железа, хлориду натрия, хлориду олова, солям сложного эфира, нитрату аммония, нитрату кальция, сульфиту натрия, солям серебра, бария, железа, магния, никеля, меди и цинка, аргону, формальдегиду, ацетилену, пропану, метану, водороду, гелию, бутану, аммиаку, азоту, фреону, природному газу, гликолю, диацетоновому спирту, вазелину, тормозной жидкости, трансформаторному маслу, парафиновому маслу, гидравлическому маслу, моторному маслу, растительному маслу, нефти, керосину, дизельному топливу, битуму, парафину, ацетону, тетралину, хлористому калию, диоксину, ртути.

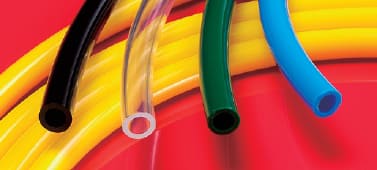

Трубка полиамидная поставляется различных цветов: синяя, белая, красная, прозрачная, зеленая, желтая.
Пневмотрубки из полиамида - наиболее высокопрочные пневмотрубки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
| Внутренний диаметр, мм | Внешний диаметр, мм | Толщина стенки, мм | Рабочее давление, бар | Давление на разрыв, бар | Радиус изгиба, мм |
|---|---|---|---|---|---|
| 2 | 4 | 1 | 33 | 132 | 16 |
| 2.5 | 4 | 0.75 | 30 | 130 | 16 |
| 3 | 5 | 1 | 25 | 100 | 20 |
| 4 | 6 | 1 | 20 | 80 | 35 |
| 4 | 8 | 2 | 90 | 270 | |
| 5 | 8 | 1.5 | 30 | ||
| 6 | 8 | 1 | 14 | 57 | 65 |
| 8 | 10 | 1 | 11 | 44 | 100 |
| 8 | 12 | 2 | 20 | 60 | |
| 9 | 12 | 1.5 | 20 | 60 | 125 |
| 10 | 12 | 1 | 9 | 36 | 125 |
| 12 | 14 | 1 | 11 | 33 | 180 |
| 14 | 16 | 1 | 10 | 30 | |
| 16 | 20 | 2 | 11 | 44 | 200 |
| 18 | 22 | 2 | 10 | 30 | |
| 20 | 24 | 2 | 10 | 30 |
| Вязкость при +25 ºС | 170 |
| Плотность | 1,06 г/cм3 |
|
Предел текучести при растяжении при +20 ºС и 65% от максимальной нагрузки при +20 ºС и 100% от максимальной нагрузки при +80 ºС |
4,6 кгс/мм2 5 кгс/мм2 3 кгс/мм2 |
| Температура плавления | 185 ºС |
|
Влагопоглощение при +20 ºС и 65% от максимального при +20 ºС и 100% от максимального при +100 ºС |
1% 1,6% идет утечка |
| Влагопоглощение после 24 часов | 0,23 % |
|
Относительное удлинение при +20 ºС и 65% от максимальной нагрузки при +20 ºС и 100% от максимальной нагрузки при +80 ºС |
280% 230% 300% |
|
Модуль упругости при изгибе при +20 ºС при +80 ºС |
35 кгс/мм2 17 кгс/мм2 |
|
Температура пластической деформации 4,6 бар 18,5 бар |
140 ºС 48 ºС |
| Температура охрупчивания | <-70 ºС |
| Степень горючести | горит со скоростью 9мм/с |
| Электрическое сопротивление поверхности | 2,8*1011 Ом |
Зависимость рабочего давления полиамидных трубок от температуры
| Температура °С | 0 | +23 | +30 | +40 | +50 | +60 | +70 | +80 |
| Температурный коэффициент для давления |
1,4 | 1 | 0,84 | 0,70 | 0,60 | 0,52 | 0,47 | 0,42 |
