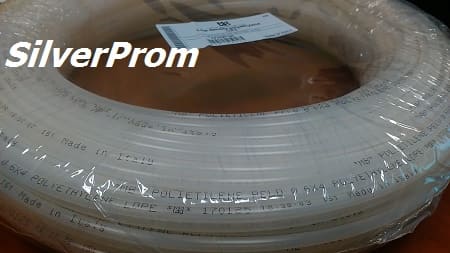

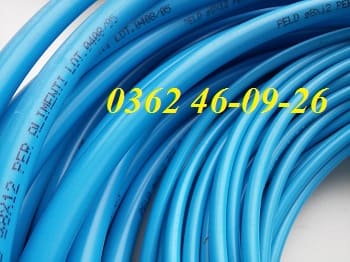

Трубка полиэтиленовая
Трубки для пневмоустройств из полиэтилена являются одним из простых вариантов пневмотрубки и используется в производствах, где нет особых требований к рабочему давлению и необходимости в повышенной химической стойкости трубок.
Основным предназначением трубок полиэтиленовых есть подача (транспортировка) сжатого воздуха.
Допускается применение в пищевом производстве.
Рабочая температура от -20С до +40С.
Трубки полиэтиленовые имеют превосходную стойкость к таким веществам:
уксусной кислоте (5%), бромноватой кислоте, угольной кислоте, синильной кислоте, фтористоводородной кислоте (40%), хлорной кислоте, серной кислоте (10%), шампуню, сульфату кальция, сульфату магния, сульфату цинка, сульфату железа, хлориду алюминия, морской соли, бромиду калия, сульфиду аммония, метанолу, этанолу, бутиловому спирту, вину, пиву, сидру, хлопковому маслу, касторовому маслу, ацетону, фотографической эмульсии, желатину, чернилам, молоку, дрожжам, майонезу, маргарину, меду, стиролу, кофе, углероду, железу, никелю, меди, алюминию.
| Внутренний диаметр, мм | Наружный диаметр, мм | Толщина стенки, мм | Рабочее давление, бар | Давление на разрыв, мм | Радиус изгиба, мм |
|---|---|---|---|---|---|
| 2 | 4 | 1 | 16 | 64 | 19 |
| 3 | 5 | 1 | 12.5 | 50 | |
| 4 | 6 | 1 | 10 | 40 | 32 |
| 4 | 8 | 2 | 7 | ||
| 6 | 8 | 1 | 7,5 | 30 | 43 |
| 8 | 10 | 1 | 5,5 | 22 | 76 |
| 8 | 12 | 2 | 7.5 | 30 | |
| 9 | 12 | 1.5 | 7 | ||
| 10 | 12 | 1 | 5 | 20 | 122 |
| 10 | 14 | 2 | 7 | ||
| 12 | 14 | 1 | 4 | 16 | 150 |
| 20 | 25 | 2.5 | 6 | ||
| 21 | 25 | 2 |
| Плотность | 0.922 г/cм3 |
| Сопротивление на срез | 105 кг/см |
| Предел прочности | 180 кг/см |
| Относительное удлинение на разрыве | 660 % |
| Модуль упругости | 2150 кг/см |
| Температура размягчения | 98 ºС |
| Температура плавления | 111 ºС |
Зависимость рабочего давления трубки полиэтиленовой от температуры
| Температура °С | 0 | +23 | +30 | +40 |
| Температурный коэффициент для давления |
1,4 | 1 | 0,84 | 0,70 |
