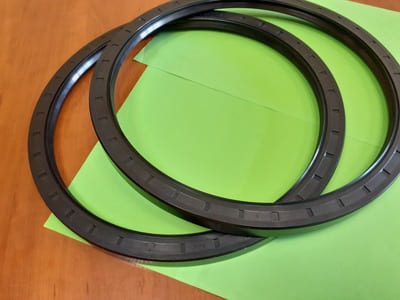

Манжети армовані гумові (сальники) за ГОСТ 8752-79

Промислові однокромкові та двокромкові сальники для ущільнення рухомих валів

Експлуатаційні характеристики та робочі середовища

Армовані еластомери від компанії Silverprom демонструють високу стабільність за різних режимів експлуатації. Фізико-механічні властивості ущільнювачів залежать від обраної групи гумової суміші (NBR, FKM, VMQ тощо), що дозволяє точно підібрати виріб під специфіку обладнання:

• Стандартні умови роботи: у середовищі мінеральних олій, води та дизельного палива сальники витримують надмірний тиск до 0,05 МПа (0,5 кг/см²), колову швидкість обертання вала до 20 м/с та температурні коливання від -60 °С до +170 °С.
• Екстремальні навантаження: у спеціальних гідравлічних, паливних та пневматичних пристроях вироби здатні працювати при температурних режимах від -60 °С до +200 °С.
• Межі робочого тиску: у нерухомих з'єднаннях еластомери витримують тиск до 50 МПа (у мінеральних оліях та мастилах) та до 40 МПа (у стиснутому повітрі). У рухомих вузлах робочі параметри становлять до 32 МПа для рідких середовищ та до 10 МПа для пневматичних ліній.

Конструктивні типи та варіанти виконання

Згідно з регламентом ГОСТ 8752-79, армовані гумові манжети поділяються на два основні конструктивні типи, кожен з яких орієнтований на певні умови захисту системи:

1. Тип 1 (однокромкові): класичні ущільнювачі, розроблені виключно для утримання середовища, що ущільнюється (мастила, палива, гідравлічної рідини) всередині корпусу.
2. Тип 2 (однокромкові з пильником): комбіновані моделі (двокромкові), які додатково оснащені захисним елементом — пильником. Цей тип виконує подвійну функцію: утримує внутрішні рідини та активно захищає систему від потрапляння пилу і бруду з навколишнього середовища.

За технологією виготовлення безпосередньо робочої кромки (гумового замка) сальники випускаються у двох виконаннях: виконання 1 — з механічно обробленою (підрізною) кромкою; виконання 2 — з повністю формованою кромкою під час вулканізації.

Каталог геометричних розмірів сальників великих та малих діаметрів

Нижче наведено зведений перелік серійних розмірів армованих манжет. Якщо вашому обладнанню потрібні специфічні чи великогабаритні позиції, які відсутні в базовій таблиці, наші технічні фахівці забезпечать оперативний підбір потрібного компонента.

Комплексний підбір та постачання промислових еластомерів

Підприємство Silverprom здійснює повноцінний інженерний супровід клієнтів під час комплектації промислового обладнання ущільнювальними елементами. Фахівці компанії допоможуть правильно визначити оптимальний тип матеріалу та конструкцію манжети на основі ваших експлуатаційних параметрів (робочий тиск, лінійна швидкість валу, хімічна агресивність середовища та температурні піки).
