Промислові гумові ущільнювачі для обладнання

Промисловий ущільнювач потрібен не просто для заповнення зазору. Профіль повинен відповідати конструкції вузла, правильно встановлюватися у посадкове місце та забезпечувати необхідне притискання під час роботи обладнання.

Silverprom постачає промислові гумові ущільнювачі, профілі, шнури та інші елементи герметизації для обладнання, дверей, люків, камер, корпусів машин і технологічних конструкцій. Для підбору можна вказати розміри профілю, призначення або умови експлуатації. Якщо стандартного виробу недостатньо, можна надати фото, ескіз, креслення або зразок.

Які промислові ущільнювачі можна підібрати

У різних вузлах обладнання використовуються різні форми ущільнювальних елементів. Тому при заміні старої деталі важливо визначити не тільки матеріал, а й геометрію перерізу.

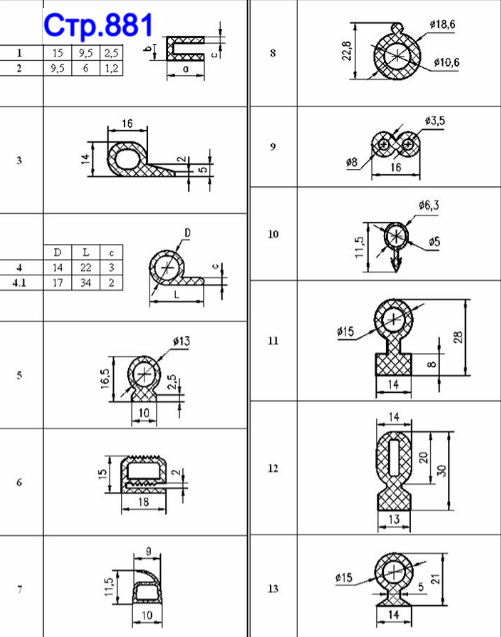

Основні види промислових гумових ущільнювачів

Тип ущільнювача	Де застосовується	Що потрібно для підбору
P-подібний профіль	Двері, люки, камери, технологічне обладнання	Ширина основи, висота профілю, робочий зазор
D-подібний профіль	Двері, корпуси, камери, огородження	Ширина, висота та форма основи
U / П-подібний профіль	Кромки металу, скла, панелей та конструкцій	Товщина кромки та внутрішній розмір
E-подібний профіль	Дверні та конструкційні вузли	Геометрія основи та робочої частини
Круглий гумовий шнур	Фланці, кришки, люки, канавки	Діаметр та розмір посадкового місця
Плоска гумова смуга	Прокладки, стики та плоскі поверхні	Ширина, товщина та довжина
Профіль складного перерізу	Спеціальне та імпортне обладнання	Креслення, ескіз або фізичний зразок

Гумові ущільнювачі для промислового обладнання

Промислові ущільнення використовуються там, де необхідно забезпечити контакт між двома поверхнями та обмежити проникнення пилу, вологи або робочого середовища через конструктивний зазор.

Профіль може встановлюватися у паз, на кромку, між двома деталями або на рухому частину конструкції. Від цього залежить необхідна форма перерізу та ступінь стиснення ущільнювача.

Найчастіше гумові профілі використовують у:

• промислових дверях і люках;
• технологічних камерах;
• корпусах машин та обладнання;
• печах і термокамерах;
• холодильному та технологічному обладнанні;
• вентиляційних і конструкційних системах;
• машинах та агрегатах, де необхідно ущільнити технологічний зазор.

Як правильно вибрати промисловий ущільнювач

Основна помилка при заміні гумового ущільнення — підбір тільки за зовнішньою схожістю. Навіть невелика різниця у висоті профілю, ширині основи або робочому зазорі може вплинути на встановлення та роботу вузла.

1. Визначте форму перерізу

Подивіться на торець старого ущільнювача. Він може мати P-, D-, U-, E-подібну, круглу, прямокутну або іншу форму. Для складного профілю бажано зробити фотографію торцевого перерізу.

2. Виміряйте основні розміри

Для більшості профілів потрібні ширина та висота. Для профілів, які вставляються в паз або надягаються на кромку, додатково важливі розміри посадкової частини.

3. Визначте робочий зазор

Якщо ущільнювач стискається під час закривання дверей, люка або кришки, необхідно знати приблизну відстань між поверхнями у закритому положенні.

4. Вкажіть умови експлуатації

Для правильного вибору матеріалу важливо повідомити, з чим контактує ущільнювач і в яких умовах він працює: вода, пара, атмосферне середовище, оливи, мастила, паливо, підвищена температура або інше робоче середовище.

5. Вкажіть необхідну довжину

Для профільного ущільнювача необхідно знати загальну довжину або кількість метрів. Якщо профіль встановлюється по периметру дверей чи люка, бажано вказати довжину кожної ділянки.

Матеріал промислового ущільнювача

Одна й та сама форма профілю може виготовлятися з різних еластомерів. Тому геометрію та матеріал потрібно розглядати окремо.

Орієнтовний вибір матеріалу для промислового ущільнення

Матеріал	Типові умови застосування	Що потрібно врахувати
EPDM	Вода, волога, атмосферні умови, відповідні конструкційні вузли	Температуру та конкретне робоче середовище
NBR / МБС	Вузли з контактом з оливами, мастилами та відповідними нафтопродуктами	Тип середовища, температуру та тривалість контакту
VMQ / силікон	Технічні вузли, де важливі властивості силіконового еластомеру та температурні умови	Робочу температуру, середовище та вимоги до профілю
FKM / FPM	Спеціальні промислові вузли з підвищеними вимогами до матеріалу	Конкретне середовище, температуру та технічні вимоги

Якщо матеріал старого ущільнювача невідомий, не варто визначати його тільки за кольором або зовнішнім виглядом. Для підбору краще описати реальні умови експлуатації та призначення деталі.

Промислові силіконові ущільнювачі

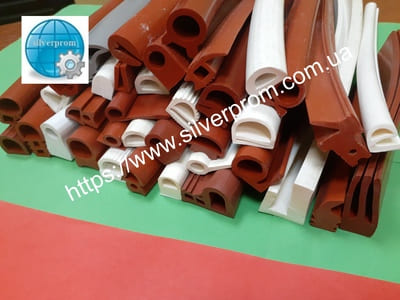

Силіконові профілі та ущільнювачі застосовують у тих випадках, коли конструкція потребує відповідного силіконового еластомеру. На Silverprom окремо представлені силіконові профілі, шнури, трубки та ущільнювачі для різних технічних завдань.

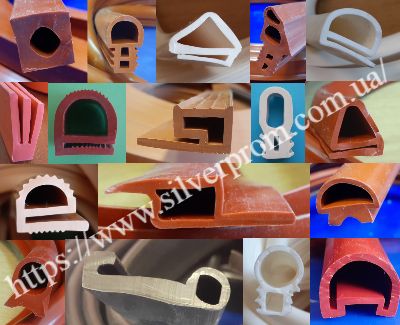

Для печей, термокамер та обладнання з підвищеною температурою важливо підбирати не просто «термостійку гуму», а конкретний профіль і матеріал відповідно до фактичних умов роботи.

EPDM та NBR: коли вибирають ці матеріали

EPDM часто розглядають для вузлів, де важливі властивості матеріалу при контакті з водою, вологою та атмосферним середовищем.

NBR / МБС розглядають для ущільнень, які працюють у контакті з оливами, мастилами та відповідними нафтопродуктами.

Остаточний вибір матеріалу залежить від конкретного складу гуми, температури, робочого середовища, навантаження та конструкції вузла.

Як замінити старий ущільнювач на аналог

Якщо оригінальний ущільнювач зношений або більше не постачається, найкраще почати не з пошуку за назвою, а з визначення його геометрії.

1. Очистіть невелику ділянку старого ущільнювача.
2. Відріжте або сфотографуйте поперечний переріз, якщо це можливо.
3. Виміряйте ширину та висоту профілю.
4. Виміряйте посадковий паз або кромку.
5. Вкажіть робочий зазор у закритому положенні.
6. Сфотографуйте місце встановлення.
7. Повідомте температуру та робоче середовище.

Такої інформації зазвичай достатньо, щоб значно звузити пошук відповідного профілю.

Як підібрати ущільнювач за фото або зразком

Якщо назва старої деталі невідома, можна надіслати фотографію. Для кращого результату зробіть два знімки: поперечний переріз ущільнювача та місце його встановлення.

На фото бажано показати лінійку або штангенциркуль. Для складного профілю додатково можна надати ескіз із розмірами.

Фізичний зразок старого ущільнювача також може бути корисним для порівняння геометрії та підбору відповідного виконання.

Нестандартні гумові ущільнювачі для обладнання

Якщо стандартний профіль не підходить за перерізом, можна розглянути виготовлення нестандартного виробу. Такий варіант актуальний для старого, імпортного або спеціалізованого обладнання, де оригінальне ущільнення складно знайти.

Для попереднього опрацювання можна надати:

• креслення поперечного перерізу;
• ескіз із розмірами;
• фотографію профілю;
• фотографію встановленого ущільнювача;
• фізичний зразок;
• опис температури та робочого середовища.

Після отримання даних можна визначити геометрію, підібрати матеріал і оцінити можливість виготовлення необхідного профілю.

Промислові ущільнювачі для дверей, люків та камер

Для дверей, люків та технологічних камер особливо важливо правильно визначити місце встановлення профілю. Ущільнювач може кріпитися в паз, на кромку або встановлюватися між двома поверхнями.

Для притискних дверей необхідно враховувати величину зазору та ступінь стиснення профілю. Для кромкових профілів ключовим параметром є товщина деталі, на яку він встановлюється.

Тому замовлення за фразою «потрібен гумовий ущільнювач для дверей» часто недостатньо для точного підбору. Значно краще надати розміри або фотографію старого профілю.

Промислові гумові ущільнювачі: що потрібно повідомити при замовленні

Дані для швидкого підбору ущільнювача

Параметр	Приклад інформації
Форма	P, D, U, E, круглий, прямокутний або складний профіль
Розмір	Ширина × висота або діаметр
Посадка	Паз, кромка, плоска поверхня або інший спосіб монтажу
Довжина	Необхідна кількість метрів
Матеріал	EPDM, NBR, VMQ, FKM або потрібний аналог
Умови роботи	Температура, середовище, механічне навантаження

Часті запитання

Чи можна купити гумовий ущільнювач для промислового обладнання за розміром?

Так. Для підбору бажано вказати форму перерізу, ширину, висоту або діаметр, необхідну довжину та спосіб встановлення.

Що робити, якщо я не знаю назву ущільнювача?

Назва не є обов'язковою. Надішліть фотографію профілю, його розміри та фото місця встановлення. За цими даними можна визначити можливий тип ущільнення.

Чи можна підібрати ущільнювач для старого імпортного обладнання?

Так, для такого підбору особливо корисні креслення, ескіз, фотографія або фізичний зразок старого профілю.

Який матеріал краще: EPDM, NBR чи силікон?

Універсальної відповіді немає. EPDM, NBR та силікон мають різні області застосування. Вибір залежить від температури, робочого середовища, навантаження та конструкції ущільнення.

Чи можна виготовити нестандартний гумовий профіль?

Якщо стандартний профіль не відповідає конструкції, можна розглянути виготовлення за кресленням, ескізом, фотографією або зразком. Можливість виготовлення визначається після аналізу геометрії та технічних вимог.

Промислові гумові ущільнювачі Silverprom

Для вибору промислового ущільнювача достатньо визначити форму профілю, основні розміри, спосіб встановлення, матеріал та умови експлуатації. Якщо стандартного типорозміру немає, для підбору можна використати креслення, ескіз, фото або зразок.

Silverprom постачає гумові та EPDM профілі, шнури, технічні пластини, силіконові ущільнювачі та інші матеріали для промислової герметизації. Каталог містить окремі категорії за матеріалом, формою та призначенням.
