РТІ за кресленням, зразком або ескізом

Потрібно виготовити гумотехнічний виріб за кресленням? Silverprom приймає замовлення на нестандартні РТІ — гумові ущільнення, прокладки, профілі та інші технічні деталі, геометрія яких визначається кресленням, ескізом або готовим зразком.

Такий формат замовлення підходить, коли стандартної деталі з каталогу недостатньо, необхідно повторити вже існуючий виріб або замінити імпортну комплектуючу аналогом. Для попереднього підбору можна надати креслення, фотографію, ескіз або фізичний зразок.

Що можна виготовити за кресленням

РТІ — це не одна конкретна група виробів, а широкий клас технічних деталей з еластомерів. Конкретний виріб підбирається за геометрією, матеріалом, умовами експлуатації та вимогами до конструкції.

Приклади гумотехнічних виробів за індивідуальним кресленням

Виріб	Що визначається кресленням або зразком
Гумова прокладка	Зовнішній та внутрішній контур, товщина, отвори та форма.
Фланцева прокладка	Габарити, отвори, товщина та конфігурація.
Гумовий ущільнювач	Поперечний переріз, розміри, спосіб встановлення.
Профільний ущільнювач	Форма профілю та розміри перерізу.
Круглий або фігурний виріб	Діаметр, контур, товщина та конструктивні елементи.
Технічна гумова деталь	Геометрія, матеріал та вимоги до експлуатації.

Виготовлення РТІ за кресленням замовника

Якщо у вас вже є креслення, його можна використовувати як основне технічне завдання. На кресленні бажано вказати розміри деталі, допуски, матеріал або його вимоги, твердість та інші параметри, якщо вони визначені конструкторською документацією.

Якщо креслення старе, неповне або частина параметрів невідома, для оцінки можна додатково надати фотографії та фізичний зразок. Це особливо актуально для деталей, які вже експлуатуються та потребують заміни.

РТІ за зразком

Виготовлення за зразком зручне тоді, коли оригінальна деталь є в наявності, але креслення відсутнє. Зразок дозволяє оцінити форму виробу та його основні розміри.

Для попереднього підбору бажано надати:

• фотографії деталі з різних сторін;
• загальні розміри виробу;
• товщину та діаметри, якщо це прокладка або кільце;
• розміри профілю, якщо це довгомірний ущільнювач;
• інформацію про вузол, у якому використовується деталь;
• відомі умови експлуатації.

Якщо зразок має значний знос, бажано також повідомити, чи змінилися його розміри під час експлуатації. Це допомагає не копіювати деформовану деталь без урахування її робочого стану.

Виготовлення РТІ за ескізом

Не кожне замовлення потребує повноцінного машинобудівного креслення. Для простих прокладок, шайб, контурних ущільнень та інших деталей на початковому етапі може бути достатньо ескізу з основними розмірами.

На ескізі бажано позначити зовнішній контур, внутрішні отвори, товщину, діаметри, відстані між отворами та інші розміри, які впливають на встановлення деталі.

Що можна надати для розрахунку замовлення

Вихідні дані	Для чого потрібні
Креслення	Найточніше джерело геометричних та конструктивних параметрів.
Ескіз	Підходить для первинного розрахунку простих деталей.
Фізичний зразок	Дозволяє оцінити фактичну форму та розміри виробу.
Фотографія	Допомагає визначити конструкцію та підготувати попередній запит.
Зразок + креслення	Найбільш інформативний варіант для складної деталі.

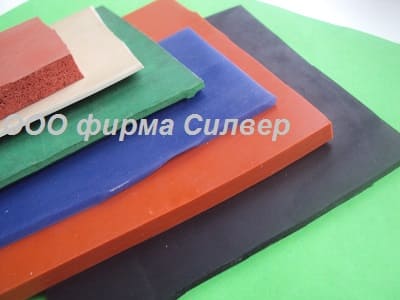

З яких матеріалів виготовляють РТІ

Матеріал гумотехнічного виробу не варто вибирати тільки за назвою деталі. Для однієї й тієї самої геометрії можуть застосовуватися різні еластомери залежно від температури, контакту з рідинами, маслами, атмосферою та інших умов експлуатації.

Основні матеріали для гумотехнічних виробів

Матеріал	Коли розглядається
EPDM	Атмосферні умови, вода та інші відповідні середовища; конкретна придатність залежить від рецептури.
NBR / МБС	Застосування, де важлива сумісність із маслами та паливом; характеристики залежать від марки гуми.
ТМКЩ	Технічні гумові вироби загального промислового призначення відповідно до вимог конкретного виробу.
VMQ / силікон	Вузли, де потрібні властивості силіконової гуми, зокрема для відповідних температурних умов.
FKM / фторкаучук	Спеціальні умови експлуатації, де потрібні властивості фторкаучуку.

Важливо: конкретну марку гуми, твердість та робочий температурний діапазон необхідно визначати за технічним завданням і фактичними умовами експлуатації. Один матеріал не є універсальним для всіх типів РТІ.

Гумові прокладки за кресленням

Одна з поширених категорій замовлень — гумові прокладки за кресленням. Такі деталі можуть мати просту круглу або прямокутну форму або складний контур з декількома отворами та внутрішніми вирізами.

Для правильної оцінки важливі не тільки зовнішні розміри. На вартість та технологію можуть впливати товщина матеріалу, кількість отворів, складність контуру, вимоги до допусків, матеріал та кількість виробів у партії.

Ущільнення та профілі нестандартної форми

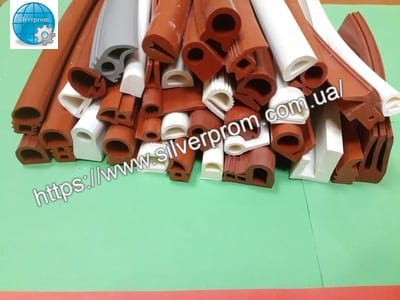

Для довгомірних гумових ущільнювачів одним із ключових параметрів є форма поперечного перерізу. Якщо профіль має складну геометрію, для його повторення потрібні точні розміри перерізу.

Для такого замовлення бажано надати креслення профілю або якісний поперечний зріз з розмірами. Якщо креслення відсутнє, можна почати з фотографії та зразка.

Цей підхід дозволяє відрізнити замовлення на стандартний каталожний профіль від справді нестандартного РТІ за індивідуальною геометрією.

Заміна імпортної гумової деталі

Якщо оригінальна деталь більше не постачається або її складно придбати, можна розглянути виготовлення аналога за зразком або кресленням.

Для такого запиту бажано надати:

• оригінальну деталь або її фотографії;
• маркування, артикул або позначення, якщо воно є;
• креслення виробу, якщо доступне;
• розміри та посадкові параметри;
• інформацію про обладнання, у якому працює деталь;
• умови експлуатації та відомий матеріал оригіналу.

Чим більше технічної інформації є на момент звернення, тим точніше можна визначити вимоги до майбутнього виробу.

Як формується технічне завдання на РТІ

Для складного виробу найкраще почати не з питання «яку гуму використати?», а з опису самого вузла. Важливо знати, де встановлюється деталь, що вона повинна ущільнювати або компенсувати, яке навантаження на неї діє та з яким середовищем вона контактує.

1. Визначити призначення деталі.
2. Надати креслення, ескіз або зразок.
3. Вказати основні розміри та допуски.
4. Повідомити умови експлуатації.
5. Вказати матеріал або вимоги до нього, якщо вони визначені.
6. Зазначити необхідну кількість виробів.
7. Уточнити вимоги до поверхні, твердості та інших параметрів, якщо вони критичні.

Що вигідніше: стандартна деталь чи РТІ на замовлення

Якщо необхідний профіль або прокладка вже є у стандартному каталозі, зазвичай простіше замовити готовий виріб. Виготовлення за індивідуальним кресленням доцільне тоді, коли стандартний товар не підходить за геометрією, матеріалом або розмірами.

Коли варто замовляти стандартний або нестандартний виріб

Ситуація	Оптимальний варіант
Профіль повністю відповідає каталожному	Стандартний виріб
Потрібна нестандартна товщина або форма	Індивідуальний виріб
Є старий зразок без креслення	Підбір або виготовлення за зразком
Є креслення виробу	Розрахунок виготовлення за кресленням
Потрібен аналог імпортної деталі	Розгляд за зразком, кресленням або технічними даними

Як замовити РТІ за кресленням у Silverprom

Щоб отримати попередню оцінку можливості виготовлення, надішліть креслення, ескіз, фотографію або зразок. Додайте інформацію про кількість деталей та умови їх експлуатації, якщо вони відомі.

Для прокладки або іншої простої деталі бажано одразу вказати товщину, зовнішні та внутрішні розміри, отвори та матеріал. Для профілю — креслення поперечного перерізу або точні розміри.

Поширені запитання

Чи можна виготовити РТІ без креслення?

Так, якщо є фізичний зразок, фотографії та основні розміри. Для складної деталі креслення або детальний зразок значно спрощують визначення вимог.

Чи можна замовити гумову прокладку за ескізом?

Так. Для простих деталей ескіз із розмірами може бути достатнім для попереднього розгляду замовлення.

Чи можна повторити стару імпортну деталь?

Можна розглянути виготовлення аналога за зразком, кресленням або доступними технічними даними. Бажано надати маркування та інформацію про обладнання.

Яку гуму використовувати для РТІ?

Матеріал залежить від умов експлуатації. Для вибору важливі температура, контакт із маслами, паливом, водою, атмосферою або іншими середовищами, а також механічне навантаження.

Чи можна зробити нестандартний гумовий профіль?

Так, якщо є технічні дані для визначення його поперечного перерізу та вимог до матеріалу. Для оцінки можна надати креслення, ескіз або зразок.

Що потрібно для розрахунку вартості РТІ?

Бажано надати креслення або зразок, матеріал, розміри, кількість виробів та відомі вимоги до експлуатації. Для складних деталей також важливі допуски та конструктивні особливості.

РТІ та гумові вироби на замовлення

Silverprom працює з промисловими ущільнювачами, гумовими та силіконовими виробами. Якщо потрібної деталі немає у стандартному каталозі, надішліть креслення, зразок або ескіз — це найкращий спосіб перейти від загального запиту до конкретного технічного рішення.
