Рукава PTFE (тефлон) высокотемпературные
Рукава PTFE (тефлон) высокотемпературные, рукав с гладким тефлоновым каналом PTFE, шланг тефлоновый химически стойкий PTFE.
Фторопластовые (тефлоновые PTFE) рукава, предназначены для гибкой связи агрегатов различного оборудования, механизмов и машин, требующих повышенной стойкости к высокой температуре, давлению и химически агрессивным средам, а также работающих в условиях высокого уровня вибраций, пульсации давления и гидроударов рабочей жидкости.

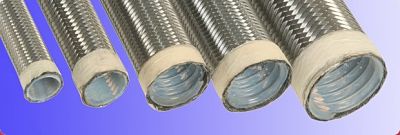

Гибкие фторопластовые трубопроводы (тефлоновые рукава) представляют собой внутреннюю камеру в виде трубки, изготовленной из материалов:
фторопласт (тефлон, PTFE), на которую нанесена оплетка из нержавеющей стали (в один или два слоя).
Фторопластовая трубка обычно выполняется в цилиндрическом (гладком) исполнении.
В случае необходимости увеличения гибкости (эластичности) рукава, трубка может быть гофрированной, при этом такие фторопластовые рукава заметно дороже и характеризуются меньшим давлением в отличие от гладкостенных шлангов, поэтому в особых случаях требуют укрепления (бронирования) дополнительной металлической спиралью.
Рабочая температура тефлонового (фторопластового) рукава от -75 до +260 °С. Предел давления пара 18 кг/см2.
Такой тефлоновый шланг выдерживает почти все растворители, химикаты, кислоты, щелочи, а также газы, масла и другие вещества.
ПРИМЕНЕНИЕ : сжатый воздух (в компрессорных линиях и др.), пар, газообразный азот, кислород, бензосодержащие продукты, минеральные и растительные масла, а также для химических, пищевых и фармацевтических продуктов.
Термостойкость: от -60°C до +260°C (длительная эксплуатация +200°C)
Усиление: две высокопрочные оплётки из нержавеющей стали.
Внутренний канал: из Teflon 62.
Свойства: также предназначен и разрешён для питьевой воды.
Предназначен для следующих жидкостей: масла на минеральной основе, масла на минеральной основе с добавлением до 40% ароматических частей,
масла из рапса, биомасла, масла на базе полигликоля, вода и водно-маслянные эмульсии, водно-гликольные эмульсии, водяной пар и почти все химикалии.
| t°C | -60 | +20 | +100 | +150 | +200 | +250 | Температура |
| K | 0.95 | 1.00 | 0.75 | 0.50 | 0.25 | 0.10 | Коэффициент |
| P | Р=КхР при 23°C |
| Ном. диам., мм | Внутр. диам., мм | Внешн. диам., мм | Давлен. рабоч., атм | Максим. давлен., атм | Радиус изгиба, мм | Вес, гр./м.пог. |
| 3 | 3,2 | 6,4 | 275 | 1100 | 25 | 53 |
| 5 | 4,8 | 7,6 | 200 | 800 | 35 | 70 |
| 6 | 6,4 | 9,2 | 175 | 700 | 45 | 87 |
| 8 | 7,9 | 11,2 | 150 | 600 | 50 | 126 |
| 10 | 9,5 | 12,8 | 135 | 540 | 55 | 145 |
| 12 | 12,7 | 16,1 | 120 | 480 | 70 | 212 |
| 16 | 15,9 | 19,6 | 110 | 440 | 130 | 260 |
| 19 | 19,2 | 22,8 | 90 | 360 | 190 | 321 |
| 25 | 25,4 | 29,3 | 65 | 260 | 270 | 450 |
