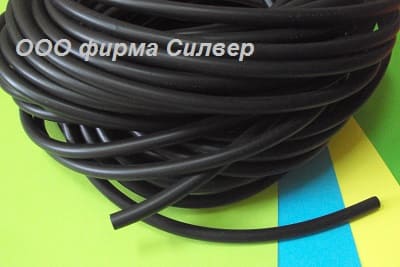

Шнур ущільнювальний NBR 70 Shore A: технічний аналіз та експлуатаційні характеристики

Ущільнювальні шнури на основі нітрильного каучуку (NBR) із твердістю 70 одиниць за Шором є стандартом у світовій гідравліці та машинобудуванні. Завдяки збалансованому вмісту акрилонітрилу, матеріал демонструє високу стійкість до набухання в нафтопродуктах, зберігаючи при цьому еластичність, необхідну для компенсації мікродеформацій вузлів. Діаметр 15 мм та інші прецизійні розміри Silverprom розроблені для заміни штатних ущільнень у складних промислових агрегатах.

Фізико-хімічні властивості нітрильного каучуку

NBR (Acrylonitrile Butadiene Rubber) — це синтетичний полімер, властивості якого критично залежать від частки акрилонітрилу. Твердість 70 Shore A є «золотою серединою», оскільки такий матеріал достатньо жорсткий, щоб не руйнуватися під дією тиску (ефект екструзії), але достатньо гнучкий для герметизації поверхонь із середньою якістю обробки.

• Стійкість до ПММ: Повна інертність до дизельного палива, бензину, мінеральних масел та гідравлічних рідин груп HLP, HFA, HFB, HFC.
• Температурна стабільність: Збереження робочих параметрів у діапазоні від −30°C до +100°C (короткочасно до +120°C).
• Механічна втомна міцність: Висока відновлюваність після зняття компресійного навантаження.

Популярні діаметри та галузеві стандарти в Україні

В Україні попит на ущільнювальні шнури формується двома напрямками: підтримка парку радянського обладнання (ГОСТ) та обслуговування сучасної імпортної техніки (ISO/DIN). Нижче наведено таблицю найбільш затребуваних розмірів, які ми підтримуємо в постійній наявності на складі.

Інженерний розрахунок ущільнювального вузла

Для забезпечення довгострокової герметичності необхідно правильно розрахувати ступінь стиснення шнура в пазу. Недостатнє стиснення призведе до протікання під тиском, а надмірне — до прискореного старіння гуми та її розтріскування.

Методика розрахунку для шнура 15 мм:

При монтажі шнура в прямокутний паз, глибина паза має бути на 15–25% меншою за діаметр шнура для статичних з'єднань. Наприклад, для шнура 15 мм глибина паза має становити приблизно 11.5–12.5 мм. Це забезпечує необхідну пляму контакту та створює «енергію ущільнення», яка протидіє тиску робочого середовища.

Технологія виготовлення кілець O-Ring у польових умовах

Однією з головних переваг шнура NBR 70 є можливість самостійного виготовлення кілець будь-якого діаметра. Це критично важливо при ремонті нестандартного імпортного обладнання, де очікування оригінального ущільнювача може тривати тижнями.

Інструкція зі склеювання:

1. Торцювання: Відріжте шнур за допомогою спеціального різака або гострого леза суворо перпендикулярно до осі. Нерівний зріз — головна причина руйнування шва.
2. Очищення: Обезжирте торці за допомогою ізопропілового спирту або спеціалізованого очищувача.
3. Склеювання: Нанесіть одну краплю ціанакрилатного клею на один торець і щільно притисніть обидва кінці на 20-30 секунд.
4. Фіксація: Повна полімеризація шва відбувається через 15-20 хвилин, після чого кільце готове до встановлення в паз.

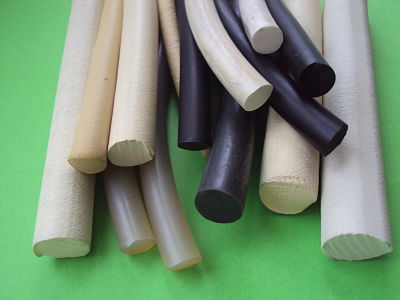

Порівняння NBR 70 з іншими типами еластомерів

Часто виникає питання заміни МБС на інші матеріали. Важливо розуміти межі застосування:

• Проти Силікону: Силікон витримує вищі температури, але миттєво руйнується при контакті з бензином або мінеральним маслом. NBR у нафтовому середовищі працює в 10 разів довше.
• Проти EPDM: EPDM ідеальний для води та пари, але набухає і втрачає форму при контакті з маслом.
• Проти Фторкаучуку (FKM/Viton): Вітон перевершує NBR за всіма параметрами, але його вартість у 5-8 разів вища. NBR 70 є оптимальним економічним рішенням для стандартних гідравлічних систем.

Критерії якості та методи перевірки

Для забезпечення ТОП-якості ми контролюємо кожну партію шнура за наступними параметрами:

• Геометрична точність: Відхилення діаметра 15 мм не повинно перевищувати ±0.3 мм згідно з ISO 3302-1 (клас E2).
• Відсутність пір: На зрізі матеріалу не повинно бути видимих повітряних включень, які можуть призвести до розгерметизації під тиском.
• Тест на набухання: Зразок витримується в середовищі АСМ-1 (еталонне масло) протягом 24 годин. Зміна об’єму не повинна перевищувати 5-8%.

Для замовлення шнура NBR діаметром 15 мм або отримання повної технічної карти на матеріал, звертайтеся до відділу промислових ущільнень Silverprom. Ми забезпечуємо швидку обробку заявок та логістику по всій території України, включаючи промислові центри: Дніпро, Запоріжжя, Київ, Львів та Харків.
