Шланг ПВХ армований 60 мм: Інженерні особливості напірно-всмоктувальних систем

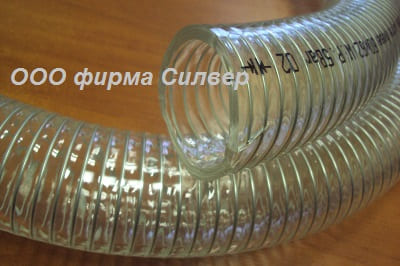

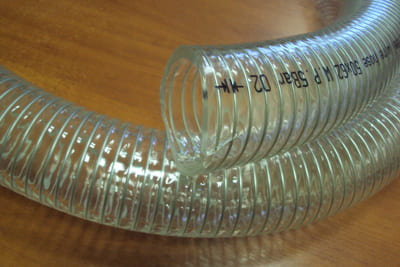

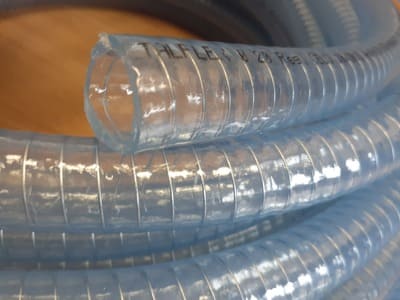

Напірно-всмоктувальний ПВХ шланг діаметром 60 мм із інтегрованою сталевою спіраллю є критично важливим компонентом у сучасних гідравлічних та пневмотранспортних системах. Завдяки унікальному поєднанню еластичного полівінілхлориду та жорсткого металевого каркаса, цей виріб демонструє стабільність форми як при надлишковому тиску, так і в умовах глибокого вакууму. Діаметр 60 мм (внутрішній) вважається "золотим стандартом" для мобільних мотопомп, систем аспірації та транспортування сипучих харчових продуктів.

У Silverprom ми дотримуємося аналітичного підходу до опису технічних засобів, фокусуючись на механічних властивостях матеріалів та їхній поведінці в агресивних промислових середовищах. Цей матеріал містить вичерпні дані, необхідні для інженерних розрахунків та проектування магістралей.

1. Конструкційна синергія: ПВХ та сталь

Експлуатаційна надійність рукава базується на принципі композитної структури. На відміну від армування кордом (ниткою), сталева спіраль виконує роль "екзоскелета":

• Механізм опору вакууму: При створенні від'ємного тиску в системі стінки звичайного шланга злипаються. Гальванізована сталева спіраль всередині 60-мм шланга Silverprom утримує поперечний переріз незмінним, що дозволяє досягати вакуумних показників до 80% (8 м водяного стовпа).
• Антистатичний потенціал: При транспортуванні зерна або тирси виникає статична електрика. Заземлення сталевої спіралі дозволяє відводити заряд, що є критичним для пожежної безпеки елеваторів та деревообробних цехів.
• Оптичні властивості: Використання високоочищеного ПВХ забезпечує повну прозорість. Це дозволяє оператору в режимі реального часу відстежувати закупорку магістралі або зміну консистенції робочого середовища.

2. Фізико-хімічні параметри та температурний дрейф

Полівінілхлорид є термопластом, чиї механічні властивості безпосередньо залежать від температури навколишнього середовища та робочого тіла. Для шланга 60 мм важливо враховувати наступні фактори:

Гнучкість та радіус вигину: Номінальний радіус вигину 270 мм розрахований для температури +20°C. При зниженні температури до -10°C жорсткість ПВХ зростає на 40-50%, що вимагає більших зусиль для маніпуляцій, проте сталева спіраль запобігає появі критичних заломів (kinking effect).

Хімічна стійкість: Даний тип рукава демонструє високу інертність до водних розчинів солей, кислот та лугів низької концентрації. Однак він не призначений для транспортування нафтопродуктів (бензину, гасу), оскільки ароматичні вуглеводні вимивають пластифікатор з ПВХ, роблячи його крихким.

3. Специфікація застосування у промислових секторах

3.1. Агропромисловий комплекс: Зерно та насіння

У пневмотранспортних установках шланг 60 мм використовується для переміщення насіння соняшнику, пшениці та кукурудзи. Внутрішня поверхня шланга спроектована таким чином, щоб крок спіралі мінімально впливав на опір потоку. Це зменшує травмування зерна під час транспортування та підвищує загальну продуктивність системи.

3.2. Харчове виробництво та виноробство

Маркування "Food Grade" гарантує відсутність міграції токсичних сполук у робоче середовище. Шланг успішно застосовується на лініях перекачування вина, спиртів (до 25%), мінеральних вод та рідких жирів. Відсутність фталатів відповідає стандартам FDA та регламентам ЄС.

3.3. Комунальні служби та водовідведення

Для мотопомп середньої потужності 60-й діаметр є оптимальним для забору технічної води з відкритих водойм. Сталева спіраль гарантує, що при попаданні великих фракцій (каменів, мулу) шланг не сплющиться під дією всмоктуючої сили насоса.

4. Технічні характеристики модельного ряду (Порівняння)

5. Регламент монтажу та обслуговування

Для забезпечення цілісності системи при роботі з діаметром 60 мм, інженери Silverprom рекомендують дотримуватися наступних правил:

• Вибір кріплення: Використання стандартних черв'ячних хомутів для цього шланга є недостатнім. Необхідно застосовувати силові (болтові) хомути типу W1 або W2. Тільки вони здатні забезпечити рівномірне притискання ПВХ до фітинга крізь виступи сталевої спіралі.
• Різання шланга: Для розрізання слід використовувати спеціалізовані ножиці для ПВХ та кусачки для металу (для спіралі). Неакуратний зріз може призвести до розгерметизації та пошкодження внутрішнього шару.
• Зберігання: Уникати постійного зберігання під прямими сонячними променями у літній період, незважаючи на наявність УФ-стабілізаторів. Це подовжує термін служби виробу на 30-40%.

Висновок

Армований ПВХ шланг 60 мм від Silverprom — це надійне інженерне рішення для завдань, де потрібна висока продуктивність у поєднанні з вакуумною стійкістю. Його використання в агросекторі, харчовій промисловості та будівництві дозволяє створювати довговічні магістралі з можливістю візуального контролю техпроцесів. Вибір на користь якісного ПВХ та гальванізованої сталі мінімізує витрати на обслуговування та ризики аварійних зупинок виробництва.
