Вакуумный Шланг Для Вакуумных Систем | Диаметр 10мм
Вакуумные Шланги, Рукава И Шланги ПВХ для вакуумных систем с металлической спиралью, Гибкий армированный рукав 6-150мм. Звоните (099)254-00-37

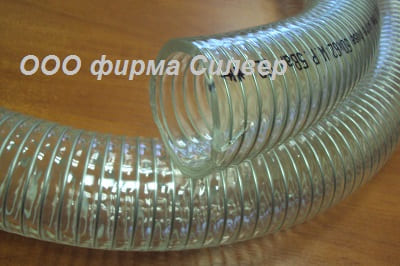

Шланги ПВХ прозрачные для вакуумных насосов имеют высокие показатели прочности, гибкости и обладают гладкой поверхностью. Широко используются в разных сферах.
Способны переносить абразивные микроэлементы. На предприятиях с высокой производительностью, чаще всего используются армированные образцы, отличающиеся повышенной износостойкостью и не требующие частой замены.
⇒Конструкция
Материал шланга: прозрачный пищевой ПВХ.
Укрепление: спираль из оцинкованной стали.
Рабочая температура: от –10 до +60 °С.
| Внутренний. Диаметр (мм) | Наружный. Диаметр (мм) | Рабочее давлен. (bar) | Макс. Давлен. (bar) | Вакуум (м.вод. Ст.) | Радиус изгиба (мм) | Длина бухты (м) |
|---|---|---|---|---|---|---|
| 6 | 12,2 | 5 | 25 | 9,5 | 30 | 60 |
| 8 | 14,4 | 5 | 25 | 9,5 | 40 | 60 |
| 10 | 16 | 5 | 25 | 9,5 | 50 | 60 |
| 12 | 18 | 5 | 25 | 9,5 | 50 | 60 |
| 14 | 20 | 5 | 25 | 9,5 | 60 | 60 |
| 16 | 22,4 | 5 | 25 | 9,5 | 70 | 60 |
| 18 | 24,4 | 5 | 25 | 9,5 | 80 | 60 |
| 20 | 27 | 5 | 25 | 9,5 | 90 | 60 |
| 22 | 29 | 5 | 25 | 9,5 | 100 | 60 |
| 25 | 33 | 4 | 20 | 9,5 | 110 | 60 |
| 30 | 38 | 4 | 20 | 8,5 | 140 | 60 |
| 32 | 40 | 4 | 20 | 8,5 | 140 | 60 |
| 35 | 43,4 | 4 | 20 | 8,5 | 160 | 60 |
| 38 | 47 | 4 | 20 | 8,5 | 170 | 30 |
| 40 | 49 | 4 | 20 | 8,5 | 180 | 30 |
| 45 | 54,8 | 4 | 20 | 8 | 200 | 30 |
| 50 | 60 | 4 | 20 | 8 | 230 | 30 |
| 60 | 71,8 | 3,6 | 18 | 8 | 270 | 30 |
| 63 | 74,8 | 3,6 | 18 | 8 | 280 | 30 |
| 70 | 82 | 3,6 | 18 | 7 | 320 | 30 |
| 76 | 88,2 | 3,6 | 18 | 7 | 340 | 30 |
| 80 | 92,2 | 3,6 | 18 | 7 | 360 | 20 |
| 90 | 103 | 3 | 15 | 7 | 410 | 20 |
| 102 | 115 | 2,4 | 12 | 7 | 460 | 20 |
| 110 | 127,4 | 1,6 | 8 | 9 | 550 | 20 |
| 120 | 137,4 | 1,2 | 6 | 9 | 600 | 20 |
| 127 | 144,4 | 1,2 | 6 | 9 | 640 | 20 |
| 150 | 168,6 | 1,2 | 6 | 9 | 760 | 20 |
⇒Применение
Сфера применения армированных шлангов из ПВХ разнообразна:
- В системах вакуумной фильтрации.
- Форвакуумных линиях.
- Вакуумных прессах.
- Лабораторном вакуумном оборудовании.
- Пищевом вакуумном оборудовании.
- Технологическом вакуумном оборудовании.
Непосредственное предназначение – присоединение вакуумных насосов к сопутствующим объектам. Использование шлангов из ПВХ наблюдается в различных отраслях промышленности. Благодаря отдельным качествам успешно применяются для доставки пищевых продуктов: молоко, зерно, семена, сахар и другие твёрдые и жидкие вещества.
