Гумові ущільнення для промислового обладнання

Гумові ущільнення для промислового обладнання застосовуються там, де необхідно створити контрольований контакт між двома поверхнями, компенсувати зазор або герметизувати корпус, двері, люк, кришку чи технологічний вузол.

У Silverprom можна підібрати гумовий ущільнювач за формою профілю, розмірами, матеріалом та умовами експлуатації. Для нестандартних конструкцій можливий підбір за фотографією, зразком, ескізом або кресленням.

Де використовуються гумові ущільнення

Гумове ущільнення є конструктивним елементом обладнання. Його форма та матеріал визначаються не загальною назвою машини, а конкретним вузлом, способом монтажу та умовами, у яких працює деталь.

Як вибрати гумове ущільнення для обладнання

Правильний підбір починається не з марки гуми, а з конструкції вузла. Спочатку потрібно визначити, де саме встановлюється ущільнювач і як він контактує з відповідною поверхнею.

Для профільного ущільнення важливі форма перерізу, ширина, висота, товщина основи та спосіб кріплення. Для плоскої прокладки важливими можуть бути зовнішній і внутрішній контури, товщина та розташування отворів.

Крім геометрії необхідно враховувати температуру, робоче середовище, можливий контакт з водою, оливами, мастилами або іншими речовинами, а також механічне навантаження на ущільнення.

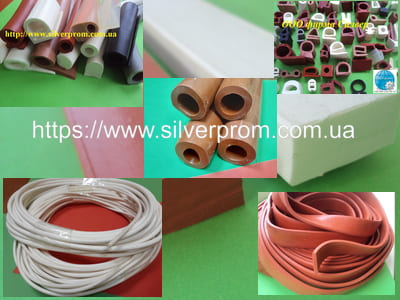

Основні форми гумових ущільнень

Форма перерізу залежить від конструкції посадкового місця. Тому одна й та сама назва «гумовий ущільнювач» може означати зовсім різні вироби.

Якщо форма потрібного профілю відрізняється від стандартної, не варто вибирати виріб лише за найближчим зовнішнім розміром. Для промислового обладнання геометрія посадкового місця часто є критично важливою.

Матеріал гумового ущільнення

Матеріал вибирають відповідно до умов експлуатації. Різні еластомери мають різні області застосування, тому універсальної гуми для всіх промислових вузлів не існує.

Ця таблиця є орієнтиром для первинного вибору. Остаточний матеріал потрібно визначати за реальною температурою, робочим середовищем, механічним навантаженням та конструкцією вузла.

Гумові ущільнення для дверей і люків обладнання

Двері та люки промислового обладнання часто мають ущільнювальний контур по всьому периметру. Для такого застосування профіль повинен правильно розташовуватися у пазу або на поверхні кріплення та мати достатню висоту для необхідного притискання.

При заміні старого профілю бажано не орієнтуватися лише на довжину. Потрібно порівняти переріз нового та старого ущільнювача, ширину основи, висоту профілю та спосіб його встановлення.

Що перевірити перед заміною

• форму поперечного перерізу;
• ширину та висоту профілю;
• розмір посадкового паза;
• спосіб кріплення;
• довжину необхідного контуру;
• температуру та робоче середовище.

Гумові ущільнення для технологічних камер

У технологічних камерах ущільнювальний профіль зазвичай встановлюється по контуру дверей, кришки або іншого рухомого елемента. Тут важливе рівномірне прилягання по всій довжині.

Якщо камера працює при підвищеній температурі, потрібно розглядати відповідний матеріал, а не просто найближчий за формою гумовий профіль. Для високотемпературних вузлів у каталозі Silverprom представлені окремі силіконові ущільнювачі та профілі.

Гумові ущільнення для фланців та корпусів

Для фланцевих з'єднань часто використовуються плоскі прокладки, вирізані або виготовлені відповідно до геометрії стику. Важливими параметрами є товщина матеріалу, форма прокладки, розташування отворів та розміри ущільнювального контуру.

Якщо готової прокладки потрібної форми немає, для підбору можна надати креслення або зразок. Для складної конфігурації бажано вказати всі отвори, внутрішні та зовнішні контури.

Як підібрати гумове ущільнення за розміром

Для стандартного профілю достатньо визначити його форму та основні габарити. Для складного профілю необхідно виміряти весь переріз.

Підбір гумового ущільнення за зразком

Якщо назва профілю невідома, не обов'язково самостійно визначати його тип. Можна надіслати фотографію або фізичний зразок.

Для фотографії бажано показати профіль у поперечному перерізі та додати масштаб — наприклад, лінійку. Якщо ущільнювач встановлений у пазу, корисно сфотографувати також саме посадкове місце.

Якщо зразок сильно зношений, бажано надати кілька ділянок профілю. Це допомагає відрізнити початкову геометрію від деформацій, які виникли під час експлуатації.

Нестандартні гумові ущільнення

Не кожен промисловий вузол використовує стандартний P-, D- або U-профіль. Частина ущільнень має спеціальну геометрію, розроблену саме під конкретне обладнання.

У такому випадку можна розглянути підбір або виготовлення за кресленням, ескізом, фотографією чи зразком. Для оцінки необхідні геометрія виробу, основні розміри, матеріал або умови, у яких він працює.

Якщо потрібне саме виготовлення нестандартного профілю, на сайті Silverprom є окремі сторінки, присвячені гумовим профілям та ущільнювачам за кресленням. Це дозволяє не змішувати каталог стандартних виробів із замовленням спеціальної геометрії.

Заміна імпортного гумового ущільнювача

Під час ремонту обладнання часто виникає ситуація, коли оригінальний ущільнювач більше не постачається або його складно придбати окремо. У такому випадку важливо визначити не тільки зовнішню форму, а й спосіб встановлення та умови роботи.

Для попереднього розгляду можна надати стару деталь, фотографію, артикул, креслення або дані про обладнання. Якщо відома температура та робоче середовище, ці дані також бажано повідомити.

Що потрібно для підбору промислового ущільнення

Стандартний профіль чи виготовлення за замовленням

Якщо у каталозі є профіль відповідної форми та розміру, доцільно підібрати готовий виріб. Якщо стандартний переріз не підходить, можна перейти до індивідуального підбору.

Це особливо актуально для обладнання зі спеціальним пазом, старих машин, імпортних установок та конструкцій, для яких потрібен нестандартний переріз.

• Є стандартний профіль — підбираємо за формою та розміром.
• Є старий ущільнювач — використовуємо його як зразок для підбору.
• Є креслення — оцінюємо виріб за заданою геометрією.
• Є тільки фотографія — уточнюємо необхідні розміри та конструкцію.

Чому не варто вибирати ущільнювач тільки за матеріалом

Наприклад, два ущільнювачі можуть бути виготовлені з гуми одного типу, але мати різне призначення через відмінності у формі та способі встановлення. Так само однаковий за розміром профіль може по-різному працювати залежно від величини зазору та сили притискання.

Тому для промислового обладнання правильний підбір складається щонайменше з трьох частин: геометрія профілю, матеріал та умови експлуатації.

Перевага підбору за реальними умовами роботи

Каталожна назва обладнання не завжди достатня для вибору ущільнення. Навіть у межах однієї моделі можуть використовуватися різні контури залежно від конструкції дверей, кришки або технологічної камери.

Тому Silverprom рекомендує при запиті на промислове ущільнення надавати якомога більше вихідних даних: фотографії, розміри, зразок, креслення та інформацію про середовище роботи.

Поширені запитання

Який гумовий ущільнювач підійде для промислового обладнання?

Це залежить від конкретного вузла. Потрібно врахувати форму профілю, розміри, спосіб монтажу, температуру, робоче середовище та механічне навантаження.

Чи можна підібрати ущільнювач за фотографією?

Так. Для первинного підбору можна надіслати кілька фотографій профілю та місця його встановлення. Бажано додати розміри або фотографію з масштабом.

Чи можна замінити старий імпортний ущільнювач?

Можна розглянути підбір аналога за зразком, кресленням, фотографіями або артикулом. Важливо також повідомити умови експлуатації.

Чи можна підібрати гумове ущільнення для нестандартного паза?

Так. Якщо стандартний профіль не підходить, для оцінки можна надати креслення, ескіз або зразок старого ущільнювача.

Чи обов'язково знати марку гуми?

Ні. Якщо марка невідома, достатньо надати інформацію про температуру, робоче середовище, механічне навантаження та призначення деталі. Це допоможе визначити напрямок підбору матеріалу.

Потрібне гумове ущільнення для обладнання?

Надішліть фотографію, креслення або зразок старого ущільнювача. Якщо зразка немає, вкажіть розміри профілю, місце встановлення, температуру та робоче середовище.

Для стандартного виробу можна підібрати відповідний профіль із каталогу. Для нестандартної геометрії можна окремо розглянути варіант за кресленням або зразком.

Silverprom — гумові ущільнення, профілі та технічні матеріали для промислового обладнання.
