Техпластина армована кордом 3, 4, 5 мм: купити
Техпластина армована кордом 3 мм, 4 мм, 5 мм: технічні характеристики та застосування
Реалізуємо техпластину армовану кордом (гумотканинну) товщиною 3 мм, 4 мм та 5 мм. Композитне полотно марки ТМКЩ виготовляється за ГОСТ 7338-90 і посилюється тканинними прокладками, що забезпечує стійкість до розтягування, високого тиску та механічних навантажень у промислових вузлах.

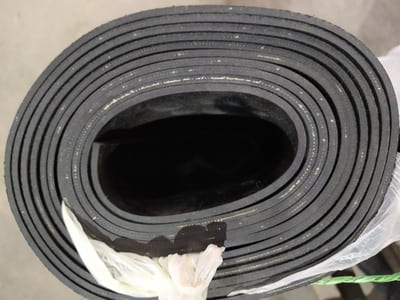

Техпластина армована кордом є високої міцності багатошаровим матеріалом, де шари зносостійної каучукової суміші чергуються зі спеціальною технічною тканиною. Така внутрішня структура кардинально змінює фізико-механічні властивості виробу: на відміну від стандартної чистої гуми, гумотканинне полотно практично не розтягується під впливом статичних навантажень і не деформується у фланцевих з'єднаннях при високих моментах затяжки.
Завдяки комбінації еластичного еластомеру ТМКЩ та міцного кордового каркаса, матеріал товщиною 3, 4 і 5 мм успішно застосовується для роботи в умовах інтенсивного тертя, ударних навантажень, а також при тривалому контакті з агресивними промисловими середовищами.
Конструктивні особливості та класифікація за ГОСТ 7338-90
Поставка армованої технічної гуми здійснюється відповідно до нормативних стандартів, які визначають тип виконання та умови роботи матеріалу:
- Тип II (Гумотканинна пластина): конструкція еластомеру містить один або кілька зміцнюючих тканинних шарів для підвищення межі міцності на розрив.
- Марка ТМКЩ (Тепломорозокислотолугостійка): забезпечує надійну роботу при контакті з технічною водою, розсолами, повітрям та розчинами лугів і кислот з концентрацією до 20%.
- Клас 1: розрахований на експлуатацію в системах і вузлах, де робочий тиск перевищує поріг 0.1 МПа.
- Формова (Ф) та Неформова (Н): постачається у вигляді вулканізованих листів фіксованого розміру або в рулонах для зручного безперервного розкрою.
Промислове застосування та вибір матеріалу
Універсальні товщини 3 мм, 4 мм та 5 мм є основними при виготовленні демпферних прокладок, настилів для виробничих цехів та захисних фартухів. При проектуванні вузлів, які піддаватимуться постійному впливу концентрованого озону, високих температур або ультрафіолетового випромінювання на відкритому повітрі, фахівці рекомендують проводити технічне порівняння параметрів ТМКЩ із EPDM-гумою для оптимізації терміну служби виробів.
| Товщина пластини | Кількість шарів тканини | Ширина рулону (мм) | Розрахункова вага (кг/м²) |
|---|---|---|---|
| 3.0 мм | 1 – 2 шари | 1200 / 1400 | ~4.2 – 4.5 кг |
| 4.0 мм | 1 – 2 шари | 1200 / 1400 | ~5.5 – 5.8 кг |
| 5.0 мм | 2 – 3 шари | 1200 / 1400 | ~6.8 – 7.2 кг |
Поширені запитання про армовану техпластину (FAQ)
Які особливості порізки гумотканинного полотна з кордом?
Наявність внутрішніх тканинних шарів підвищує опірність матеріалу до механічного розрізання. При поштучному виготовленні деталей вручну необхідно використовувати спеціальні посилені промислові ножі зі змінними лезами, попередньо змочуючи лінію зрізу водою. Для отримання серійних партій прокладок з ідеальною геометрією рекомендується використовувати метод механічної вирубки штампами або плотерну порізку.
Чи захищена армована техпластина від розшарування під тиском?
Кожна партія гумотканинних полотен проходить обов'язковий контроль на рівень адгезії між каучуковою сумішшю та текстильним кордом. Високий ступінь взаємного проникнення матеріалів у процесі гарячої вулканізації повністю виключає ризик розшарування або утворення внутрішніх порожнин під час роботи у фланцевих з'єднаннях та гідравлічних системах під тиском.
Технічне узгодження та оформлення замовлення
Вам необхідна детальна консультація щодо вибору кількості шарів корду для техпластини 3, 4, 5 мм або ви бажаєте замовити індивідуальний розкрій матеріалу за власними ескізами? Надішліть технічне завдання або специфікацію деталей у наш конструкторський відділ для точного розрахунку об'єму та підготовки комерційної пропозиції.
