Трикамерний силіконовий профіль 10х25 мм для печей
Трикамерний фігурний силіконовий профіль 10х25 мм із фіксатором-ялинкою
У цього профілю немає плоского прапорця для планки, як у Р-профілів. Він влаштований інакше: зверху порожниста D-подібна головка шириною 16 мм, під нею ніжка шириною 10 мм з двома внутрішніми камерами, а по боках ніжки зубці, схожі на ялинку. Ніжку вставляють у паз на дверях, і зубці не дають профілю вийти назад під час відкривання. Планка чи клей для цього не потрібні.
Профіль виготовляють із силіконової гуми VMQ. Він тримає нагрів і вологу пару, не твердне й повертає форму після відкривання дверей.

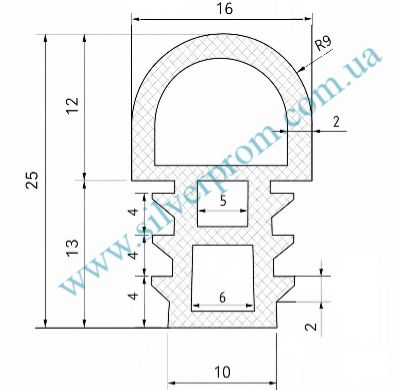

Переріз: головка 16 мм, ніжка 10 мм із двома камерами та зубцями.
Характеристики
| Параметр | Значення |
|---|---|
| Форма перерізу | Фігурна: порожниста головка й ніжка із зубцями |
| Кількість камер | Три (одна в головці, дві в ніжці) |
| Загальна висота | 25 мм |
| Головка | ширина 16 мм, висота 12 мм |
| Ніжка | ширина 10 мм, висота 13 мм |
| Матеріал | Силіконова гума VMQ |
| Твердість | Shore A 60 |
| Робоча температура | від −60 до +250 °C, короткочасно до +280 °C |
| Кольори | Червоний, білий, прозорий |
Температурні межі стосуються матеріалу. Якщо профіль стоятиме біля розпеченого металу, повідомте нам режим роботи.
Навіщо три камери
Камера в головці дає м'який притиск: двері закриваються без великого зусилля, а головка вирівнює невеликі нерівності контуру. Дві камери в ніжці роблять її податливою. Під час вставлення в паз вона трохи стискається, а потім зубці розправляються й упираються в стінки. Так профіль сидить міцно, і його не потрібно додатково кріпити. Висока ніжка (13 мм) тримає головку над кромкою, тому ущільнювач не «втоплюється» в паз під навантаженням.
Чим відрізняється від Р-профілів
Р-профіль кріплять прапорцем під планку, а цей вставляють у паз. Тож він підходить для дверей, де паз уже є або його легко зробити. Якщо паз вузький, дивіться фігурний профіль 9х15 мм. Для гладкої кромки без паза краще D-профіль 10х16 мм або двокамерний D-профіль 10х13 мм.
Де використовується
- Сушильні шафи й камери. Сушіння деревини, харчових продуктів і деталей, коли двері працюють у теплі й парі багато годин поспіль.
- Промислові печі й духовки. Двері хлібопекарського й кондитерського обладнання з посадковим пазом.
- Котли. Завантажувальні дверцята й оглядові вікна, але тільки там, де профіль не контактує з відкритим полум'ям і розпеченим металом.
- Камери дефростації та охолодження. Силікон не дубіє на холоді.
Як підібрати розмір
- Зніміть відрізок старого ущільнювача й випряміть його без розтягування.
- Виміряйте ширину ніжки та висоту ніжки без урахування зубців.
- Виміряйте ширину паза й глибину: ніжка має входити з невеликим опором, а зубці мають розправлятися всередині.
- Виміряйте ширину головки: вона не повинна впиратися в кромку рами.
- Порахуйте довжину контуру й додайте 2–3% на підрізку.
Для профілів із зубцями розмір паза має значення. Надто широкий паз не втримає ніжку, а надто вузький не дасть її вставити. Надішліть фото паза з лінійкою в кадрі або зразок старого профілю, і ми перевіримо, чи підходить 10х25.
Монтаж
Очистіть паз від нагару, залишків старого ущільнювача й бруду та знежирте. Вставляйте ніжку, починаючи з кута, і притискайте профіль по всій довжині. Зубці мають пройти всередину паза, а головка лягти зверху. Не розтягуйте профіль під час укладання: після монтажу він стягується назад, і в кутах з'являються щілини.
Якщо паз трохи ширший за ніжку чи двері працюють у важких умовах, додатково нанесіть на дно паза тонкий шар термостійкого силіконового герметика, розрахованого приблизно до +300 °C, і дайте йому полімеризуватися до першого нагріву.
На кутах підрізайте профіль під 45° і з'єднуйте кінці встик так, щоб контур був суцільним.
Догляд і заміна
Протирайте головку м'якою губкою з мильним розчином, прибираючи жир і нагар. Замінюйте профіль, коли головка сплющилась і не відновлюється, є надрізи чи пригорілі ділянки, зубці зносились і ніжка вільно рухається в пазу або з-під дверей виходить гаряче повітря.
Питання й відповіді
Що означає 10х25?
Ширина ніжки 10 мм і загальна висота профілю 25 мм. Головка ширша: 16 мм.
Чи потрібен паз?
Так, профіль вставляють ніжкою в паз. Якщо паза немає, підберемо інший тип.
Чи можна замовити певний колір?
Є червоний, білий і прозорий. Вкажіть колір у заявці.
Чи є харчова версія?
Профіль виготовляють із харчового силікону. Документи під конкретне виробництво надаємо за запитом.
Як замовити
Напишіть або зателефонуйте нам: вкажіть розмір (10х25 мм), потрібну довжину, колір, тип обладнання й робочу температуру. Фото паза чи старого профілю прискорить підбір. Інші розміри дивіться в каталозі силіконових ущільнювачів.
Трикамерний профіль 10х25 мм підходить для дверей із посадковим пазом, де потрібна міцна фіксація без планки й м'який притиск головки.
