Рукава ТВЧ для Охлаждения Высокочастотных Генераторов и Индукционных Печей

Ключевая Роль Рукавов ТВЧ в Высокочастотных Системах

В сфере индукционного нагрева, плавки и термообработки высокочастотные (ТВЧ) генераторы являются сердцем производственного процесса. Однако их стабильная и долговечная работа напрямую зависит от эффективности системы охлаждения. Перегрев в оборудовании, работающем с токами высокой частоты, ведет не только к снижению КПД и внеплановым остановкам, но и к критическому повреждению дорогостоящих компонентов.

Именно поэтому рукава ТВЧ (шланги охлаждения генераторов) — это не просто гибкие трубки, а специализированные, высокотехнологичные изделия, обеспечивающие непрерывное и безопасное отведение тепла от индукторов, конденсаторов и других узлов генератора. Мы предлагаем рукава, разработанные с учетом специфики работы в агрессивной электромагнитной среде и при экстремальных температурах.

Уникальная Конструкция: Почему Наш Рукав ТВЧ – Это Гарантия Безопасности?

Надежность рукавов ТВЧ определяется сочетанием изоляционных свойств, механической прочности и устойчивости к тепловым воздействиям. Наши шланги охлаждения разработаны по уникальной многослойной формуле, которая гарантирует максимальную защиту персонала и оборудования.

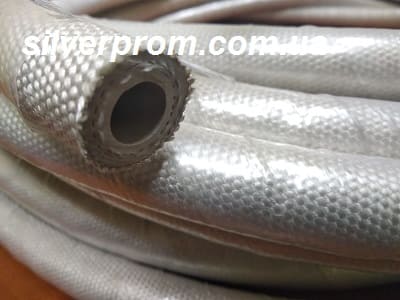

Внутренний Слой (EPDM) и Армирование

Внутренний слой изготовлен из высококачественной белой резины EPDM, которая не содержит сажи. Отсутствие сажи является критически важным фактором, обеспечивающим токонепроводящие (изоляционные) свойства рукава. Это предотвращает возникновение паразитных токов и утечек, что особенно важно вблизи мощных генераторов.

Прочность конструкции обеспечивается высокопрочной текстильной оплеткой, включающей два нитяных корда. Такое армирование позволяет рукаву выдерживать высокое рабочее давление (до 20 бар) и защищает от деформации.

Революционный Наружный Слой со Стекловолокном

Наружная поверхность — это наш основной барьер против агрессивной внешней среды. Она покрыта специальной токонепроводящей EPDM-резиной, усиленной тканью с добавками стекловолокна и полимерным покрытием.

Экстремальная Термостойкость и Защита

Благодаря этому стекловолоконному покрытию, наружный слой рукава способен выдерживать контактные температуры до 540 °C. Это критически важно при работе рядом с расплавленным металлом, горячими индукторами или в случае случайных обрызгов. Шланг эффективно противостоит:

• Воздействию высоких температур.

• Обрызгам расплавленного металла.

• Открытому пламени.

• Электростатическим разрядам (предусмотрена дополнительная защита).

Технические Характеристики, Определяющие Надежность

Мы гарантируем, что каждый рукав ТВЧ, представленный в нашем каталоге, соответствует самым строгим промышленным стандартам и обладает впечатляющими рабочими характеристиками.

Температурный Режим: От Глубокого Холода до Экстремального Жара

Рабочий диапазон температур для среды охлаждения (внутри рукава) составляет от -40 °C до +120 °C. Это позволяет использовать шланги в самых разных климатических условиях и режимах работы без риска потери эластичности или растрескивания. Как было отмечено, наружный слой обеспечивает кратковременную устойчивость к температуре до 540 °C.

Рабочее Давление и Коэффициент Безопасности

• Рабочее давление: Наши шланги рассчитаны на постоянное рабочее давление до 20 бар.

• Коэффициент безопасности: Составляет 4:1. Это означает, что рукав гарантированно выдержит разрушающее давление, в четыре раза превышающее рабочее. Такой высокий коэффициент безопасности минимизирует риски аварийных ситуаций, связанных с разрывом шланга.

Области Применения: Где Требуется Надежное Охлаждение ТВЧ

Рукава ТВЧ являются универсальным решением для всех отраслей, где используются высокочастотные системы.

Индукционный Нагрев и Плавка

Это основное назначение рукавов. Они незаменимы для охлаждения:

• Индукторов плавильных печей.

• Оборудования для закалки и отжига.

• Систем водоохлаждения самих генераторных ламп (тиристоров, транзисторов) и выпрямительных мостов.

Станки для Сварки и Закалки

Рукава применяются в автоматизированных и полуавтоматических линиях:

• В станках ТВЧ для сварки полимеров (например, ПВХ).

• Для охлаждения рабочих головок и систем подачи энергии в установках для поверхностной закалки.

• В лабораториях, где требуется точное управление температурой экспериментального оборудования.

Рекомендуемые Диаметры для Популярных Задач

Выбор диаметра (от 13 до 76 мм) зависит от требуемого расхода охлаждающей жидкости и длины трассы. Например, для мощных установок и печей с высоким тепловыделением предпочтительны большие диаметры (51 мм, 63 мм), обеспечивающие максимальный поток воды. Для менее мощных индукторов часто достаточно диаметров 19 мм или 25 мм.

Как Выбрать и Купить Рукав Охлаждения ТВЧ: Руководство

Выбор правильного шланга критически важен для предотвращения кавитации и обеспечения достаточного охлаждения.

Ориентируйтесь на техническую документацию вашего генератора или индукционной печи. Неправильно подобранный диаметр может привести к недостаточному охлаждению или, наоборот, к избыточному давлению в системе. Наша таблица размеров (представленная в конце страницы) поможет вам сопоставить номинальный диаметр, наружный диаметр и вес для точного расчета логистики и монтажа.

Соответствие Диаметра и Потока

Номинальный диаметр (мм)	Наружный диаметр (мм)	Рабочее давление (бар)	Вес одного метра (кг/м)
13	25	20	0,44
19	33	20	0,71
25	39	20	0,87
32	48	20	1,25
38	54	20	1,46
51	67	20	1,87
63	81	20	2,37
76	96	20	3,1

Гарантия Качества

Мы предлагаем только продукцию, соответствующую высоким стандартам качества и безопасности. Каждый бессажевый, токонепроводящий рукав проходит строгий контроль. Мы гарантируем долговечность, обеспечиваемую высоким коэффициентом безопасности 4:1.

Долговечность и Уход: Советы по Эксплуатации

Срок службы рукавов ТВЧ значительно превышает обычные шланги, однако для максимальной долговечности рекомендуем:

1. Избегать чрезмерных изгибов, которые могут повредить армирующий корд.

2. Регулярно проверять наружное стекловолоконное покрытие на предмет механических повреждений.

3. Использовать чистую охлаждающую жидкость, чтобы избежать засорения внутреннего слоя и снижения эффективности теплообмена.

Купите рукава ТВЧ для охлаждения генераторов у нас и обеспечьте бесперебойную работу вашего высокочастотного оборудования на долгие годы.
