Креслення гумових ущільнювачів та профілів

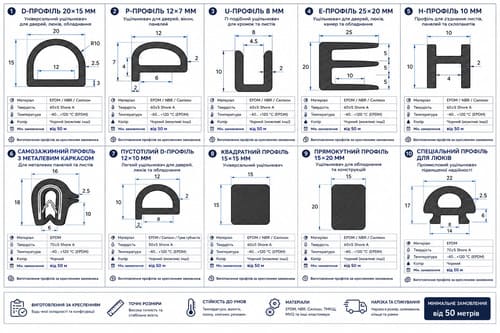

На цій сторінці представлені типові креслення гумових ущільнювачів і профільних виробів, які застосовуються для герметизації дверей, люків, металоконструкцій, корпусів обладнання, промислових камер, панелей та інших технічних конструкцій. Креслення допомагають визначити геометрію профілю, основні розміри, товщину стінок, посадкову частину та конструктивні особливості ущільнювача перед виготовленням.

Silverprom виготовляє гумові профілі та ущільнювачі різного перерізу з EPDM, NBR, силіконової гуми та інших еластомерів. Можливе виготовлення як типових профілів, так і нестандартних виробів за кресленням, технічним завданням або зразком замовника. Мінімальне замовлення профільних виробів — від 50 метрів.

Для чого потрібне креслення гумового профілю

Гумовий профіль працює правильно тільки тоді, коли його геометрія відповідає посадковому місцю та умовам експлуатації. Навіть невелика різниця у висоті, ширині, товщині стінки або формі ущільнювальної частини може вплинути на силу стискання, герметичність, встановлення та довговічність виробу.

Технічне креслення дозволяє зафіксувати основні параметри профілю до початку виробництва. На ньому можуть бути зазначені загальна ширина і висота перерізу, товщина стінки, ширина основи, внутрішній отвір, посадковий розмір, радіуси заокруглень, кути та інші геометричні характеристики.

Для серійного замовлення креслення також є способом узгодити виріб між замовником і виробником. За одним погодженим перерізом можна виготовляти необхідну кількість профілю без повторного уточнення геометрії при кожному замовленні.

Основні типи гумових профілів

У каталозі представлені найбільш поширені конструктивні типи профільних ущільнювачів. Форма перерізу визначається призначенням виробу, способом монтажу, величиною стискання та конструкцією вузла, який необхідно герметизувати.

D-профіль

D-подібний гумовий профіль має замкнену або частково порожнисту ущільнювальну частину, яка деформується під час стискання. Така конструкція дозволяє створювати пружний контакт між ущільнювачем і поверхнею.

D-профілі використовують для дверей, люків, кришок, промислових камер, металевих корпусів, обладнання та різних конструкцій, де необхідне компресійне ущільнення. Залежно від конструкції профіль може мати різну товщину стінки, ширину основи та висоту.

Типові перерізи можуть виконуватися з EPDM, NBR або силіконової гуми. Конкретний матеріал вибирається залежно від температури, контакту з маслами, хімічними речовинами, атмосферними факторами та інших умов роботи.

P-профіль

P-подібний гумовий ущільнювач використовується там, де необхідно забезпечити пружне притискання між двома поверхнями. Конструкція профілю дозволяє отримати герметизувальну камеру та стабільний контакт при закриванні дверей, панелі або кришки.

P-профілі можуть застосовуватися у дверних системах, промисловому обладнанні, шафах, камерах, панелях та металевих конструкціях. При виготовленні важливо враховувати не тільки зовнішні розміри, а й форму внутрішньої порожнини та товщину гумової стінки.

U-профіль

U-подібний або П-подібний гумовий профіль призначений переважно для встановлення на кромку листового матеріалу. Він може виконувати функцію ущільнення, захисту кромки або одночасно вирішувати обидва завдання.

U-профілі використовують для металевих листів, дверей, люків, панелей, корпусів обладнання, перегородок та інших конструкцій. При виборі профілю одним із головних параметрів є товщина матеріалу, на який він встановлюється.

E-профіль

E-подібний профіль має складніший переріз і може використовуватися для ущільнення дверей, люків, камер, промислового обладнання та конструкцій, де необхідно сформувати кілька зон контакту.

Геометрія E-профілю може змінюватися залежно від конкретної конструкції. Тому для нестандартного виробу особливо важливо мати креслення із зазначенням ширини, висоти, товщини перемичок та інших розмірів.

H-профіль

H-подібні гумові профілі застосовуються для з'єднання або ущільнення двох листових матеріалів, панелей, перегородок та інших конструктивних елементів. Форма профілю забезпечує одночасне охоплення двох поверхонь.

При замовленні H-профілю необхідно визначити товщину матеріалу, який повинен входити в посадкові канали, ширину перемички та загальні габарити профілю.

Самозажимний гумовий профіль

Самозажимні профілі призначені для встановлення на кромку без складного кріплення. Усередині такого профілю може використовуватися армуючий металевий каркас, який забезпечує утримання ущільнювача на посадковій поверхні.

Такі ущільнювачі застосовуються на дверях, люках, металевих листах, корпусах машин і обладнання, транспортних конструкціях та інших виробах. Для правильного вибору важливими є ширина кромки, висота профілю, товщина ущільнювальної частини та конструкція армування.

Порожнисті гумові профілі

Порожнисті профілі мають внутрішню камеру, яка дозволяє ущільнювачу пружно деформуватися під навантаженням. Така конструкція особливо корисна для дверей, люків, кришок, промислових камер та обладнання, де необхідне рівномірне стискання по всій довжині.

Форма внутрішньої порожнини може бути круглою, овальною, прямокутною, D-подібною або складною. Розміри камери безпосередньо впливають на жорсткість профілю та його поведінку при стисканні.

Квадратні та прямокутні профілі

Прості квадратні та прямокутні гумові профілі використовуються як ущільнювальні елементи, прокладки, буферні елементи, амортизатори та конструкційні вставки. Їхня перевага полягає у простій геометрії та можливості підбору ширини й висоти під конкретну посадку.

Такі профілі можуть виготовлятися з різних марок гуми залежно від призначення. Для промислових умов можуть використовуватися EPDM, NBR, ТМКЩ та інші матеріали. Для високих температур та спеціальних умов застосовується силіконова гума або інші відповідні еластомери.

Які розміри зазначаються на кресленні

Для кожного профілю набір розмірів залежить від його конструкції. Основними параметрами є загальна ширина та висота перерізу, товщина стінки, ширина основи, розміри внутрішньої порожнини та посадкові розміри.

Для складних перерізів додатково можуть зазначатися радіуси заокруглень, кути, відстані між окремими елементами профілю, товщина перемичок, глибина посадки та інші параметри, які необхідні для точного відтворення виробу.

Якщо у замовника вже є готове креслення, його можна використовувати як основу для розрахунку та виробництва. Якщо креслення відсутнє, для визначення геометрії може використовуватися зразок готового ущільнювача або технічні розміри посадкового місця.

Виготовлення гумового профілю за кресленням

Silverprom виготовляє профільні гумові вироби за погодженою геометрією. Креслення замовника може містити готовий переріз, а також вимоги до матеріалу, твердості, кольору, робочої температури та інших характеристик.

Якщо стандартного профілю з необхідними параметрами немає, можливе виготовлення нестандартного перерізу. Це особливо актуально для ремонту імпортного обладнання, заміни знятих з виробництва ущільнювачів, відновлення старих конструкцій та виготовлення профілю для невеликих серій промислових виробів.

За необхідності геометрія профілю може бути адаптована під фактичне посадкове місце. Для цього бажано надати креслення, фотографію перерізу, зразок ущільнювача або максимально повний набір розмірів.

Матеріали для виготовлення профілів

• EPDM: один із основних матеріалів для атмосферостійких гумових ущільнювачів. EPDM добре підходить для конструкцій, які експлуатуються під впливом вологи, озону, ультрафіолету та перепадів температур.
• NBR: доцільний для ущільнювачів, які контактують з маслами, паливом та іншими нафтовими продуктами. Конкретна марка матеріалу підбирається відповідно до умов експлуатації.
• Силіконова гума: використовується там, де важливими є широкий температурний діапазон, еластичність та стабільність властивостей при нагріванні. Силіконові профілі застосовуються, зокрема, в обладнанні харчової промисловості, печах, термокамерах, стерилізаторах та інших системах.
• ТМКЩ та інші технічні гуми: можуть застосовуватися для промислових ущільнень залежно від вимог до температури, механічного навантаження та впливу робочого середовища.

Як вибрати гумовий профіль за кресленням

Перед замовленням необхідно визначити місце встановлення та умови роботи ущільнювача. Важливо врахувати температуру, вологість, контакт з маслами або хімічними речовинами, вплив атмосферного середовища, механічне навантаження та характер стискання.

Наступним етапом визначаються геометричні параметри. Потрібно виміряти ширину посадкового місця, необхідну висоту профілю, товщину кромки, ширину каналу та величину можливого стискання. Для вже існуючого ущільнювача бажано надати його зразок і кілька основних розмірів.

Особливо важливо не підбирати профіль тільки за зовнішнім розміром. Два ущільнювачі одинакової ширини та висоти можуть мати різну товщину стінки або форму внутрішньої порожнини та, відповідно, різну жорсткість і поведінку під час монтажу.

Креслення для заміни імпортних ущільнювачів

Креслення профілю є зручним способом відтворити ущільнювач, який раніше постачався разом з імпортним обладнанням. Якщо оригінальна деталь більше не доступна або її постачання потребує тривалого очікування, геометрію можна зафіксувати за кресленням або зразком.

Для такого замовлення бажано надати позначення оригінальної деталі, фотографії, габаритні розміри, переріз профілю та інформацію про обладнання, де він використовується. За наявності зразка його можна використати для визначення конструкції та підготовки виробництва.

Профілі для дверей, люків та обладнання

Гумові ущільнювачі профільного перерізу широко використовуються у дверях, люках, кришках, промислових камерах, шафах, корпусах машин, вентиляційному обладнанні, металоконструкціях та технологічних установках. Для дверей і люків найчастіше потрібні порожнисті, D-подібні, P-подібні та спеціальні компресійні профілі. Для металевих кромок можуть використовуватися U-профілі та самозажимні ущільнювачі. Для з'єднання панелей застосовуються H-профілі, а для простих посадок — квадратні та прямокутні гумові елементи.

Нестандартний гумовий профіль за зразком

Не всі промислові ущільнювачі мають стандартний переріз. У багатьох випадках профіль був розроблений спеціально для конкретного обладнання або конструкції. У такій ситуації пошук готового стандартного виробу може бути малоефективним.

Для нестандартного замовлення можна надати креслення, ескіз із розмірами або фізичний зразок профілю. За зразком важливо визначити не тільки зовнішню форму, а й внутрішню геометрію, товщину стінок, посадкову частину та інші конструктивні параметри.

Виготовлення за кресленням дозволяє отримати профіль із заданою геометрією та підібрати матеріал відповідно до реальних умов експлуатації. Це особливо важливо для промислових замовлень, де ущільнювач є частиною технологічного вузла.

Що потрібно надати для розрахунку вартості

Для попереднього розрахунку бажано вказати тип профілю, розміри перерізу, матеріал або умови експлуатації, твердість гуми, колір, необхідну довжину та кількість. Якщо є креслення — його варто додати до запиту.

Якщо креслення немає, достатньо надати фотографії профілю та його перерізу з лінійкою або штангенциркулем. Для нестандартного виробу також корисно повідомити, де саме встановлюється ущільнювач і які функції він повинен виконувати.

Мінімальне замовлення гумових профілів

Мінімальне замовлення профільних гумових виробів — від 50 метрів. Точна можливість виготовлення, матеріал, технологія та вартість визначаються після аналізу перерізу, характеристик матеріалу та необхідної кількості.

Для довгомірних профілів також можуть узгоджуватися спосіб нарізання, довжина окремих відрізків, стикування, кільця або рамки, якщо конструкція ущільнювача передбачає замкнений контур.

Замовлення гумового профілю за кресленням

Якщо необхідного ущільнювача немає серед стандартних виробів, надішліть креслення або зразок профілю. За технічними даними можна визначити можливий матеріал, геометрію, спосіб виготовлення та орієнтовні параметри замовлення.

Silverprom виготовляє гумові ущільнювачі та профілі для промислового застосування, зокрема стандартних і нестандартних перерізів. Основна перевага виготовлення за кресленням — можливість отримати профіль, який точно відповідає конструкції замовника, замість підбору найближчого стандартного виробу.

Потрібен гумовий профіль нестандартного перерізу? Надішліть креслення, ескіз або фотографію зразка. Чим більше вихідних даних надано, тим точніше можна визначити конструкцію виробу та підібрати відповідний матеріал.
