Пневматическая трубка PU, PA, PE, PTFE
Пневматическая трубка, пластиковые трубки для пневмосистем, полиамидная трубка, трубка полиуретановая, полиэтиленовая трубка, трубка PTFE, PU, PE, PA || SilverProm
Применение
Поставляем трубки:

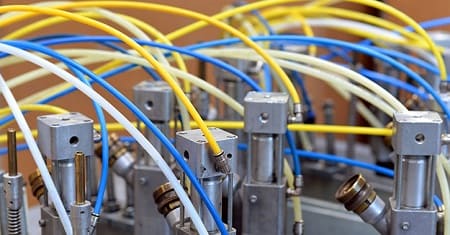

* на подачу сжатого воздуха для пневматических систем,
* для подвода пневмоустройств к цилиндрам,
* для промышленного оборудования и пневмомагистралей.
Пневматические трубки в основном изготавливаются из полиуретана, полиамида и полиэтилена, в зависимости от среды эксплуатации и технических условий использования. Пневмотрубки обозначаются по внутреннему и внешнему диаметрах.
Разновидности пневмотрубок
В ассортименте фирмы Силвер представлены такие пневмотрубки:
Полиуретановая пневматическая трубка PU или PUR отличается повышенной гибкостью, эластичностью и износостойкостью. По этой причине полиуретановые шланги для пневматических систем часто используются с движущимися узлами и механизмами. Благодаря повышенной эластичности соединительные линии сохраняют свои свойства на протяжении многих циклов сгибания и разгибания. Пневмотрубки из полиуретана имеют хорошую стойкость к агрессивным средам: озона, масел, топлива и микроорганизмов. Рабочая температура — от -40С до +60С.
Пневматическая трубка полиамидная PA (рилсановая) — ее особенностью является способность работать при высоком давлении. Rilsan PA12 - это полиамид с высокой гибкостью, устойчивостью к низким температурам и прямым солнечным лучам. Полиамидная труба Rilsan PA12 отличается высокой температурной стабильностью и широко используется в пневматических системах.
Благодаря своим высоким химическим и физическим свойствам полиамидные трубы Rilsan широко используются в машиностроении, робототехнике и медицине. Чаще всего из этого материала устраивают транспортные магистрали для передачи сжатого воздуха в системах с высоким давлением и частыми колебаниями температуры. Кроме того, полиамидная трубка может использоваться в механизмах подачи нефти, дизельного топлива и реактивной жидкости или газа. Полиамидные трубки стойкие к таким агрессивным средам: очень озон, техническое масло, топливо и солнечная радиация, особенно при работе в низких температурах. Рабочая температура — от -60 до +80С.
Полиэтиленовые трубки для пневмосистем PE — в основном применяются для регулировки давления. Полиэтилен имеет хорошую стойкость к различным химическим реагентам (кислоты и щелочи). Рабочая температура от -40С до +60С.
Термостойкие пневматические трубки из ПТФЭ используются для прокладки пневматических линий подачи через зоны с высокими температурами или агрессивными веществами. Материал PTFE (тефлон) на сегодняшний день является наиболее стойким пластиком к агрессивным веществам (кислотам, щелочам, парам). Пневматический шланг из PTFE имеет почти идеальные диэлектрические свойства и устойчив к озону и ультрафиолетовым лучам.Благодаря высоким физико-химическим свойствам прозрачная фторопластовая трубка незаменима при экстремальных условиях эксплуатации.
| Внутренний диаметр, мм | Внешний диаметр, мм | Толщина стенки, мм | Рабочее давление, бар | Давление на разрыв, бар | Радиус изгиба, мм |
|---|---|---|---|---|---|
| 2 | 4 | 1 | 33 | 132 | 16 |
| 3 | 5 | 1 | 25 | 100 | 20 |
| 4 | 6 | 1 | 20 | 80 | 35 |
| 4 | 8 | 2 | 90 | 270 | |
| 5 | 8 | 1,5 | 30 | ||
| 6 | 8 | 1 | 14 | 57 | 65 |
| 8 | 10 | 1 | 11 | 44 | 100 |
| 8 | 12 | 2 | 20 | 60 | |
| 9 | 12 | 1,5 | 20 | 60 | 125 |
| 10 | 12 | 1 | 9 | 36 | 125 |
| 12 | 14 | 1 | 11 | 33 | 180 |
| 14 | 16 | 1 | 10 | 30 | |
| 16 | 20 | 2 | 11 | 44 | 200 |
| 18 | 22 | 2 | 10 | 30 | |
| 20 | 24 | 2 | 10 | 30 |
