Вакуумний шнур для ЧПУ 6, 8, 10 мм купити

Вакуумний шнур для ЧПУ 6, 8 і 10 мм

Заготовка «пливе» під фрезою, насос працює без пауз, а вакуумметр не набирає потрібного значення? Дуже часто причина не в насосі, а в ущільнювальному шнурі, що вклали в паз столу: він просів, потрісся або втратив пружність. Silverprom пропонує пористий гумовий шнур діаметром 6, 8 і 10 мм для вакуумних столів і присосок на ЧПУ, щоб повернути герметичність по контуру заготовки.

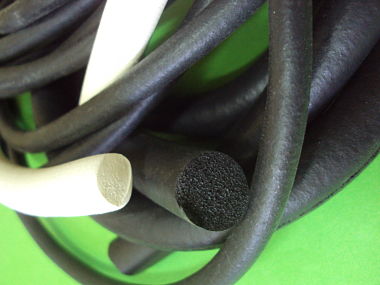

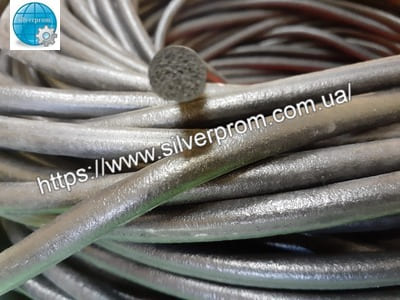

Пористий шнур для паза вакуумного столу ЧПУ

Навіщо вакуумному столу пористий шнур

Вакуумний стіл утримує заготовку різницею тиску: насос відкачує повітря з-під деталі, і атмосфера притискає її до столу. Шнур, укладений у паз по контуру зони, не дає повітрю підсмоктуватися збоку. М'яка пориста структура легко стискається під вагою заготовки й підлаштовується під нерівності плити, тому герметичність досягається без великих зусиль.

Коли шнур зношений, повітря проходить повз нього, насос не може створити потрібне розрідження, і деталь зміщується під час обробки. Крім того, насос працює довше й сильніше навантажується.

Як вибрати діаметр шнура

Діаметр залежить від розмірів паза й від того, наскільки нерівною є поверхня заготовки, а не від ваги деталі. Шнур має виступати над поверхнею столу на кілька міліметрів, щоб заготовка при вакуумі його стиснула й створила щільний контакт.

Головне правило: діаметр шнура повинен відповідати ширині вашого паза. Занадто тонкий шнур випадатиме й не стискатиметься, занадто товстий не сяде в паз і деформується. Виміряйте ширину й глибину паза штангенциркулем.

Характеристики

Як укласти шнур у паз

1. Очистіть паз від пилу, стружки й залишків старого шнура, а за потреби протріть спиртом.
2. Відміряйте довжину по периметру паза й додайте 1–2 мм на стик, щоб шнур не стягнувся.
3. Відріжте гострим ножем, роблячи зріз рівним і під прямим кутом.
4. Укладайте шнур у паз без розтягування, починаючи з кута. Не перекручуйте.
5. Стик розташуйте на прямій ділянці та, за потреби, склейте кінці клеєм для гуми.
6. Покладіть заготовку, увімкніть вакуум і перевірте, чи набирає насос потрібне розрідження.

Коли шнур пора міняти

• вакуумметр не набирає звичайного значення, хоча насос справний;
• насос працює довше або без пауз;
• деталь зміщується під час фрезерування;
• шнур сплющений, потрісся, затвердів або виступає над столом нерівно;
• на шнурі видно задири від фрези чи прилиплий бруд.

Якщо повітря все одно підсмоктується після заміни шнура, перевірте прокладку під вакуумною плитою, з'єднання шлангів і незайняті зони стола, які треба перекрити.

Для інших задач дивіться пористий шнур 8 мм для ущільнення.
