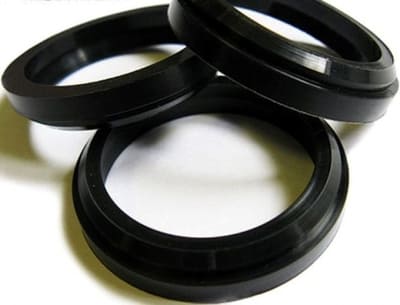

ОПИСАНИЕ ГРЯЗЕСЪЕМНИКИ (СКРЕБОК), ГРЯЗЕСЪЕМНИК
Грязесъемники (скребки) резиновые, армированные, полиуретановые от импортных производителей и по ГОСТ 24811-81
Грязесъемники или скребки это специальные резинотехнические изделия. Предназначены для защиты внутренней полости гидравлических и пневматических цилиндров от попадания различного рода внешних загрязнений.
Любой из компонентов уплотнительной системы, будь то первичное или вторичное уплотнение, направляющее кольцо, требует надежной защиты от внешней среды. Такие воздействия окружающей среды как грязь, пыль и влага не должны загрязнять рабочую среду, уплотнительные и другие контактные кромки находящегося под давлением уплотнения.
Любой из компонентов уплотнительной системы, будь то первичное или вторичное уплотнение, направляющее кольцо, требует надежной защиты от внешней среды. Такие воздействия окружающей среды как грязь, пыль и влага не должны загрязнять рабочую среду, уплотнительные и другие контактные кромки находящегося под давлением уплотнения.

Как следует из названия, скребки (грязесъемники) обычно используются, чтобы стереть или соскрести грязь с осей или вала, а также предотвратить попадание в цилиндр пыли, влаги, стружки или грязи.
Грязесъемники не просто защищают полость от проникновения внутрь каких-либо сторонних веществ, но также еще и очищают направляющие части гидравлического или пневматического цилиндра в непосредственно процессе эксплуатации устройства.
С целью того, чтобы грязесъемник не оставлял царапин на штоке при возвратно-поступательном движении, его изготавливают из специальных эластичных высокопрочных материалов. При этом особое внимание уделяют конструкционному исполнению грязесъемника.
Например, достичь наиболее плотного прилегания в канавке позволяет увеличенный размер грязесъемника по внешнему радиусу. За счет этого возрастает уровень герметичность соединения. Следовательно, возрастет и срок службы самого резинотехнического уплотнения.
Для более надежной защиты уплотняемых соединений от воды и от грязи в конструкцию может быть добавлена дополнительная кромка. Собственно, в зависимости от количества данных кромок (одной или же двух) принято выделять следующие два типа грязесъемников:
Грязесъемники однонаправленного (одностороннего) действияГрязесъемники двунаправленного (двухстороннего) действия
Грязесъемник однонаправленного (одностороннего) действия защищает систему только от внешних загрязнений. Грязесъемник двунаправленного (двухстороннего) действия позволяет избежать также и внешних утечек, благодаря удалению остаточной жидкости.
Помимо этого, некоторые типы грязесъемников могут иметь также еще и специальный металлический корпус, который обеспечивает большую стойкость к механическим нагрузкам. Выбор материала изготовления грязесъемника зависит от следующих факторов:
Типа рабочей среды Рабочей температуры Скорости перемещения
Грязесъемники или скребки разделяются на гибкие и жесткие (также известными как армированные грязесъемники).
Основное различие между ними заключается в том, что гибкие грязесъемники (резиновые или полиуретановые) собираются в закрытых картриджах, а армированные грязесъемники (из полиуретана или резины с внешним металлическим усилением) используются в открытых или полуоткрытых канавках.
Исходя из этих параметров, а также учитывая конструкционные особенности гидроцилиндра или пневмоцилиндра, завод-изготовитель сам устанавливает конкретный материал изготовления. Преимущественно, все грязесъемники изготавливают из следующих материалов:
Нитрил-бутадиеновый каучук (NBR)Полиуретан (PU)Фторкаучук (FPM)EPDM
Полиуретановые скребки (грязесъемники) используются для предотвращения попадания воды или грязи в корпус цилиндра. Эти скребки чаще всего используются в мобильной гидравлике или сельскохозяйственном оборудовании. Однако они также могут быть собраны во многих других приложениях.
Тем не менее, встречаются грязесъемники из термостойкого фторкаучука FKM, политетрафторэтилена PTFE, термопластичного эластомера TPE. Для некоторых эксплуатационных условий используют комбинированные материалы, например, PTFE/NBR или PTFE/FKM и другие.
Даже если скребки не работают под давлением, они могут подвергаться внешним воздействиям разного рода. Как правило, армированные грязесъемники имеют тенденцию быть более стойкими, чем гибкие дворники, и обычно их собирают в открытых или полуоткрытых корпусах
6x12x3/4 | 30x38x4/7 | 48x56x6/8 | 70x80x5 | 100x120x8 |
10x14x2/3 | 30x38x5,3/7,2 | 48x60x7/10 | 70x80x5/7 | 100x91,4x5,3 |
10x16x3,5/5 | 30x38x5/7 | 50x58x4/7 | 70x80x6,3/9 | 101,6x114,3x6/9,52 |
10x16x3/4,5 | 30x38x6/8 | 50x58x5/7 | 70x80x7/10 | 101,6x114,3x9,52 |
10x16x5/7 | 30x38,6x5,3/7,2 | 50x58x6/8 | 70x82x7/12 | 105x113x5/7 |
10x18x6/8 | 30x40x4 | 50x58,6x5,3/7,2 | 70x82,2x8,1 | 105x115x7/10 |
10x20x5/8 | 30x40x5/8 | 50x58,8x6,3 | 70x84x8/11 | 105x117x7/12 |
12x18x3,4/5,5 | 30x40x7/10 | 50x60x5 | 70x85x7,5 | 105x121x9/13 |
12x18x3,5/5 | 30x42x6/9 | 50x60x5/7 | 70x85x8 | 106x118x6/9 |
12x20x4/6 | 30x47x7/10 | 50x60x7/10 | 75x83x4/7 | 110x101,4x5,3 |
12x20x6/8 | 31,5x41,5x5/7 | 50x62x5/7 | 75x83x5/7 | 110x118x5/7 |
14x18x2/3,3 | 32x40x4/7 | 50x62x7 | 75x85x6,8/8 | 110x120x7/10 |
14x20x3,8/5 | 32x40x5/7 | 50x62x7/10 | 75x85x7/10 | 110x122x5,5/10 |
14x22x4/7 | 32x40x6/8 | 50x65x7,5 | 75x87x7/12 | 110x122x7/12 |
14x22x6/8 | 32x40x7/10 | 50x65x7/10 | 75x87,2x8,1 | 110x125x8 |
15x21,6x3,5/5 | 32x40,6x5,3/7,2 | 52x60x4/7 | 75x89x8/11 | 110x125x9/13 |
15x23x6/8 | 32x42x7/10 | 52x60x6/8 | 75x90x7,5 | 110x126x9/12 |
16x22x3,4/5,5 | 32x44x7/10 | 53x61x5/7 | 78x86x5,2/7 | 115x125x7/10 |
16x22x3,5/5 | 32x45x4/8 | 55x63x4/7 | 80x71,4x5,3 | 115x127x5,5/10 |
16x22x3,5/5,5 | 32x45x7/10 | 55x63x5/7 | 80x88x4/7 | 115x127x7/12 |
16x22x3/4 | 33x41x4/7 | 55x63x6/8 | 80x88x5/7 | 115x131x9/12 |
16x24x4,3/6,3 | 33x42x5/7 | 55x63x7/10 | 80x90x5/7 | 118x126x5/7 |
16x24x4/7 | 35x43x4/7 | 55x63,6x5,3/7,2 | 80x90x5/8 | 120x128x5/7 |
16x24x5/7 | 35x43x5/7 | 55x65x3,2 | 80x90x6,3/9 | 120x130x5/7 |
16x24x6/8 | 35x43x6/8 | 55x65x5/7 | 80x90x6/9 | 120x130x7/10 |
18x24x3,4/5,5 | 35x43,6x5,3/7,2 | 55x65x7/10 | 80x90x7/10 | 120x132x5,5/10 |
18x24x3,5/5 | 35x45x4 | 55x65,6x5,3/7,2 | 80x92x7/12 | 120x132x7/12 |
18x26x4/7 | 35x45x4/7 | 55x67x7/12 | 80x92,2x8,1 | 120x135x8 |
18x26x5/7 | 35x45x5/8 | 55x69x8/11 | 80x94x8 | 120x136x9/12 |
18x26x6/8 | 35x47x7/10 | 55x70x7,5 | 80x94x9/12 | 120x140x8 |
18x28x5/7 | 35x50x7/10 | 56x64x4/7 | 80x95x7,5 | 125x116,4x5,3 |
19x28x5/7 | 36x43,6x4,2 | 56x64x5/7 | 82x95x5/7 | 125x133x5/7 |
20x26x3,1 | 36x44x4/7 | 56x64x6/8 | 85x100x4 | 125x137x5,5/10 |
20x28x3,5/5 | 36x44x5/7 | 56x64,6x5,3/7,2 | 85x93x4/7 | 125x137x7/12 |
20x28x4/6 | 36x44x6/8 | 56x66x5/7 | 85x93x5/7 | 125x140x10/16 |
20x28x4/7 | 36x44,6x5,3/7,2 | 56x66x7/10 | 85x95x5/7 | 125x140x9,5/13 |
20x28x5/7 | 36x45x7/10 | 57x65x4/7 | 85x95x7/10 | 125x140x9/12 |
20x28x6/8 | 36x46x5/7 | 60x51,4x5,3 | 85x97x7/12 | 125x141x9/13 |
20x28,6x5,3/7,2 | 36x46x7/10 | 60x68x4/7 | 85x97,2x8,1 | 130x142x5,5/10 |
20x30x5/7 | 36x48x6 | 60x68x5/7 | 85x99x8/11 | 130x142x7/12 |
20x30x5/8 | 36x48x7/10 | 60x68x6/8 | 88,9x101,6x9,52 | 130x142x8,2/11 |
20x30x7/10 | 37x45x6/8 | 60x68,6x5,3/7,2 | 90x100x6,3/9 | 130x145x7,5 |
20x32x6/9 | 37x47x5/8 | 60x68,8x6,3 | 90x100x7/10 | 130x146x9/12 |
22x28x5/8 | 38x46x4/7 | 60x70x5 | 90x102x7/12 | 135x147x7/12 |
22x30x4/7 | 38x46x5/7 | 60x70x5/7 | 90x102,2x8,1 | 140x148x5/7 |
22x30x5/7 | 38x46x6/8 | 60x70x6/10 | 90x104x8/11 | 140x150x5/7 |
22x30x6/8 | 38x48x7/10 | 60x70x7/10 | 90x105x6 | 140x152x5,5/10 |
22x30,6x5,3/7,2 | 40x48x4/7 | 60x72x8 | 90x110x8 | 140x152x7/12 |
22x32x5/7 | 40x48x5/7 | 60x74x8 | 90x81,4x5,3 | 140x152x8,2/11 |
22x32x7/10 | 40x48x6/8 | 60x74x8/11 | 90x98x4/7 | 140x155x10/16 |
22x35x5/8 | 40x48,6x5,3/7,2 | 60x75x5 | 90x98x5/7 | 140x160x10 |
24x32x4/7 | 40x48,8x6,3 | 60x75x7,5 | 95x103x5/7 | 140x160x10/14 |
24x32x6/8 | 40x50x5/7 | 61x69,6x5,3/7,2 | 95x103x6/8 | 143x151x5,5/7 |
25x31x3,6/4,8 | 40x50x5/8 | 63x71x4/7 | 95x105x7/10 | 145x157x5,5/8,2 |
25x33x4/7 | 40x50x7/10 | 63x71x5/7 | 95x107x7/12 | 150x162x5,5/10 |
25x33x5/7 | 40x52x7/10 | 63x73x5/7 | 95x109x8/11 | 150x162x7/12 |
25x33x6/8 | 42x50x4/7 | 63x73x6,1/8,1 | 95x110x7,5 | 150x162x8,2/11 |
25x33,6x5,3/7,2 | 42x50x5/7 | 63x75x7/10 | 95x86,4x5,3 | 150x165x9/12 |
25x35x4/7 | 42x50x6/8 | 63x78x7,5 | 97x105x4,7/7 | 155x167x7/12 |
25x35x5/7 | 45x53x4/7 | 65x73x4/7 | 100x108x4/7 | 160x168x5/7 |
25x35x5/8 | 45x53x5/7 | 65x73x5/7 | 100x108x5/7 | 160x172x5,5/10 |
25x35x7/10 | 45x53x5/7,8 | 65x73x6/8 | 100x108x6/8 | 160x172x7/12 |
25x37x6/9 | 45x53x6/8 | 65x73,8x6,3 | 100x110x5/7 | 160x175x10/16 |
26x34x6/8 | 45x53,6x5,3/7,2 | 65x75x5/7 | 100x110x5/8 | 170x182x10/16 |
28x35,6x4,2 | 45x55x5 | 65x75x7 | 100x110x7/10 | 170x182x5,5/10 |
28x36x5/7 | 45x55x5/7 | 65x75x7/9,5 | 100x110x7/9 | 170x182x7/12 |
28x36x6/8 | 45x55x7/10 | 65x79x8/11 | 100x112x7/12 | 170x185x10/16 |
28x36,6x5,3/7,2 | 45x56x7/10 | 65x80x7,5 | 100x112,2x7/12 | 180x188x5/7 |
28x38x5/7 | 45x57x7/10 | 68x76x6/8 | 100x114x8/11 | 180x192x5,5/10 |
28x38x5/8 | 45x60x7,5 | 70x61,4x5,3 | 100x115x7,5 | 180x195x9,2/14 |
28x38x7/10 | 45x60x7/10 | 70x78x4/7 | 100x115x8/10 | 180x200x10/18 |
28x40x7/10 | 46x54x6/8 | 70x78x5/7 | 100x115x9,5/13 | 190x210x10/18 |
30x37,6x4,2 | 46x54,6x5,3/7,2 | 70x78x6/8 | 100x115x9/12 | 200x212x5,5/10 |
