D-подібний силіконовий профіль 17х22 мм для коптилень і термокамер

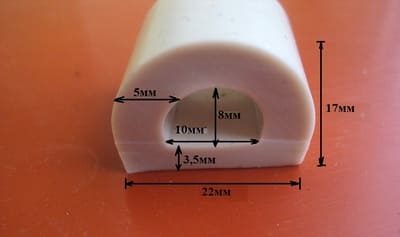

Це порожнистий профіль із товстими стінками: бічні по 5 мм, нижня 3,5 мм. Усередині камера 10 на 8 мм. Така конструкція стискається важче, ніж тонкостінні профілі, але краще тримає форму й не сплющується під зусиллям великих важких дверей. Ширина основи 22 мм дає широку посадку на раму, а висота 17 мм перекриває помітний зазор.

Профіль виготовляють із силіконової гуми VMQ. Він тримає нагрів, дим і гарячу пару, не твердне й повертає форму після відкривання дверей.

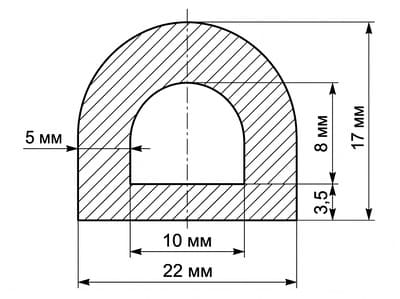

Креслення D-подібного силіконового профілю 17х22 мм з розмірами камери та стінок

Переріз: камера 10х8 мм, бічні стінки 5 мм, основа 3,5 мм.

Характеристики

Параметри профілю 17х22 мм
Параметр Значення
Форма перерізу D-подібна, порожниста, на плоскій основі
Висота 17 мм
Ширина основи 22 мм
Камера 10 мм завширшки, 8 мм заввишки
Товщина стінок бічні 5 мм, основа 3,5 мм
Матеріал Силіконова гума VMQ
Твердість Shore A 60
Робоча температура від −60 до +250 °C, короткочасно до +280 °C
Стійкість Дим, гаряча пара, жири, миючі засоби

Температурні межі стосуються матеріалу. Якщо профіль стоятиме біля розпеченого металу, повідомте нам режим роботи.

Чим відрізняється від інших D-профілів

Товсті стінки роблять цей профіль жорсткішим за порожнистий 13х20 мм, але м'якшим за суцільний монолітний 13х20 мм. Він розрахований на великі двері з міцним замком, де тонкостінний профіль швидко сплющується. Для великих воріт із зазором понад 20 мм дивіться D-профіль 23х33 мм.

Де використовується

  • М'ясопереробка й копчення. Двері промислових термокамер і коптилень, де постійно діють дим і жир.
  • Пекарні й кондитерські цехи. Розстійні шафи, пароконвектомати, ротаційні печі.
  • Молочні виробництва й сироварні. Люки пастеризаторів і ємностей. Температури й середовище краще уточнити при замовленні.
  • Холодильні камери й шокова заморозка. Силікон не дубіє на холоді.

Як підібрати розмір

  1. Зніміть відрізок старого ущільнювача й випряміть його без розтягування.
  2. Виміряйте висоту й ширину основи в непошкодженому місці.
  3. Якщо профіль стоїть у пазу, виміряйте ширину й глибину паза.
  4. Закрийте двері й оцініть зазор по контуру.
  5. Порахуйте довжину й додайте 2–3% на підрізку та стик.

Якщо старого профілю немає, надішліть фото кромки з лінійкою в кадрі.

Монтаж

Профіль встановлюють у посадковий паз на дверях або приклеюють плоскою основою на метал. Очистіть поверхню від нагару, жиру й залишків старого ущільнювача та знежирте. Для фіксації використовуйте термостійкий силіконовий герметик, розрахований приблизно до +300 °C, і не закривайте двері, доки він повністю не полімеризується.

Не розтягуйте силікон під час укладання: після монтажу він стягується назад, і в кутах з'являються щілини. Через товсті стінки профіль погано гнеться по малому радіусу, тому на кутах краще підрізати його під 45° і з'єднувати кінці встик.

Догляд і заміна

Протирайте профіль м'якою тканиною зі слабким мильним розчином. Замінюйте його, коли він втратив пружність, на ньому є надрізи чи пригорілі ділянки, або з-під дверей виходять дим чи пара.

Питання й відповіді

Що означає 17х22?
Висота профілю 17 мм, ширина основи 22 мм.

Чи підійде для дверей зі слабким замком?
Стінки товсті, тож зусилля закривання більше, ніж у тонкостінних профілів. Для легких дверей краще профіль із тоншою стінкою.

Чи є харчова версія?
Профіль виготовляють із харчового силікону. Документи під конкретне виробництво надаємо за запитом.

Як замовити

Напишіть або зателефонуйте нам: вкажіть розмір (17х22 мм), довжину, тип обладнання й робочу температуру. Фото кромки чи старого профілю прискорить підбір. Інші розміри дивіться в каталозі силіконових ущільнювачів.

+38 (099) 497-39-47

D-профіль 17х22 мм підходить для великих дверей коптилень і термокамер, де потрібна міцна порожниста конструкція з товстими стінками.
