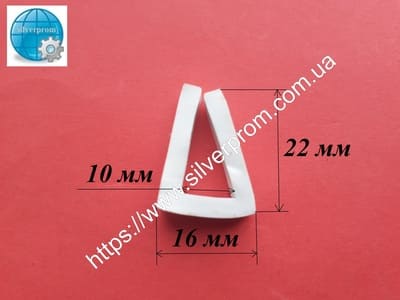

П-подібний силіконовий профіль 16×22 мм, код 4.134 — профіль для встановлення на крайку конструкції, якщо його форма та розміри відповідають посадковому місцю. Під час вибору важливо перевірити зовнішні габарити, ширину й глибину паза, товщину крайки та вимоги до матеріалу.

Такий профіль може використовуватися для захисту крайки або формування еластичного контакту між деталями. Конкретне призначення залежить від конструкції виробу та умов експлуатації. Самого позначення 16×22 мм недостатньо, щоб підтвердити сумісність із певним обладнанням або конструкцією.

Розміри та геометрія П-подібного профілю

Для правильного підбору профілю потрібно враховувати не лише його зовнішні габарити, а й внутрішню форму. П-подібна конфігурація має паз, у який входить крайка деталі. Якщо ширина або глибина паза не відповідає конструкції, профіль може погано фіксуватися або встановлюватися з надмірним натягом.

Перед замовленням перевірте такі параметри:

• Зовнішні габарити: фактична ширина та висота перерізу профілю.
• Ширина паза: внутрішній розмір між стінками профілю.
• Глибина паза: відстань, на яку крайка входить у профіль.
• Товщина крайки: параметр скла, металу, пластику або іншої деталі, на яку встановлюється профіль.
• Форма крайки: наявність заокруглень, виступів або інших особливостей, які впливають на посадку.

Розмір 16×22 мм потрібно звірити з кресленням або фактичним вимірюванням. Не варто вважати, що ширина паза дорівнює одному із зовнішніх габаритів профілю.

Основні характеристики виробу

Точні допуски, твердість, температурний діапазон і хімічна стійкість мають бути підтверджені технічними даними конкретного профілю. Не слід визначати ці параметри лише за назвою матеріалу.

Для яких конструкцій підбирають П-подібні профілі

П-подібні профілі розглядають у конструкціях, де необхідно охопити крайку деталі еластичним матеріалом. Залежно від геометрії та властивостей профілю він може виконувати захисну, демпфувальну або ущільнювальну функцію.

• Металеві панелі та кожухи: для захисту крайки або формування еластичного контакту, якщо паз відповідає товщині металу.
• Дверцята та корпуси обладнання: за умови сумісності профілю з конструкцією та необхідним типом прилягання.
• Скляні й пластикові елементи: якщо розміри паза, жорсткість конструкції та властивості матеріалу відповідають вимогам монтажу.
• Промислові конструкції: для інших завдань, якщо придатність профілю підтверджена геометрією та характеристиками матеріалу.

Ці приклади описують можливі типи застосування П-подібних профілів загалом, а не підтверджену сумісність конкретної позиції 4.134 з кожною з перелічених конструкцій. Для відповідального вузла потрібна перевірка фактичних розмірів та умов роботи.

Як правильно підібрати профіль 16×22 мм

Якщо профіль потрібен для заміни старого ущільнювача, найнадійніший спосіб підбору — порівняти геометрію нового та встановленого виробу. Якщо профіль підбирається для нової конструкції, використовуйте креслення посадкового місця.

1. Виміряйте крайку. Визначте товщину деталі та перевірте, чи є на ній заокруглення або виступи.
2. Виміряйте паз. Зафіксуйте його ширину й глибину та порівняйте їх із кресленням профілю.
3. Перевірте зовнішні габарити. Переконайтеся, що висота й ширина профілю відповідають доступному простору.
4. Визначте функцію. Уточніть, чи потрібен захист крайки, демпфування, ущільнення стику або поєднання цих функцій.
5. Врахуйте умови експлуатації. Повідомте про температуру, вологу, контакт із хімічними речовинами та механічні навантаження.
6. Узгодьте довжину. Визначте необхідну кількість профілю та спосіб монтажу на конструкції.

Для точнішої перевірки надішліть фото перерізу профілю поруч із лінійкою, зображення крайки з вимірами або креслення. Якщо є маркування чи код старого виробу, додайте його до запиту.

Матеріал і робочі умови

Силіконові матеріали застосовують у різних ущільнювальних виробах, але властивості готового профілю залежать від конкретної суміші та технології виготовлення. Тому для вибору потрібно враховувати умови, у яких працюватиме саме цей виріб.

Перед замовленням за потреби уточніть:

• допустимі робочі та короткочасні температури;
• твердість матеріалу та допустимий ступінь деформації;
• сумісність із мастилами, мийними засобами й іншими робочими речовинами;
• вимоги до кольору та зовнішнього вигляду;
• необхідність документального підтвердження спеціальних властивостей матеріалу.

Якщо профіль призначений для контакту з харчовими продуктами або використання в іншому регульованому середовищі, придатність матеріалу потрібно підтвердити відповідною документацією. Не можна автоматично вважати будь-який силіконовий профіль харчовим або придатним для стерилізації.

Монтаж П-подібного силіконового профілю

Перед встановленням перевірте чистоту крайки та відсутність задирок, гострих виступів і пошкоджень, які можуть розірвати матеріал. Переконайтеся, що посадковий паз відповідає розмірам профілю.

Не варто розтягувати профіль, примусово змінювати його форму або підрізати конструктивні елементи без перевірки способу монтажу. Потреба у клеї чи додатковому кріпленні залежить від конструкції та має бути узгоджена окремо.

Після встановлення перевірте, чи рівномірно профіль охоплює крайку, не зміщується та не перешкоджає збиранню конструкції. Якщо він виконує функцію герметизації, фактичну герметичність потрібно перевіряти відповідно до вимог конкретного вузла.

Замовити П-подібний профіль 16×22 мм у Silverprom

Щоб уточнити можливість замовлення П-подібного силіконового профілю 16×22 мм, код 4.134, зверніться до Silverprom. Для перевірки сумісності бажано надати розміри крайки, ширину та глибину паза, необхідну довжину й умови експлуатації.

Під час звернення вкажіть:

• назву виробу та код 4.134;
• номінальний розмір 16×22 мм;
• розміри посадкового паза й товщину крайки;
• необхідну довжину профілю;
• вимоги до матеріалу та призначення виробу.
