Харчовий силіконовий шланг 5–19 мм | Silverprom
Харчовий армований силіконовий шланг 5–19 мм
Харчовий армований силіконовий шланг Silverprom призначений для технологічних систем, у яких потрібне гнучке з'єднання з підвищеною стійкістю до тиску та температури. На цій сторінці представлені розміри з внутрішнім діаметром 5, 8, 10, 13 та 19 мм. Армування синтетичною ниткою підвищує стабільність шланга під час експлуатації.
Армований силіконовий шланг для харчового обладнання
Основна відмінність цієї серії від звичайної силіконової трубки — наявність армуючого шару. Синтетична нитка розташована всередині конструкції та забезпечує додаткову механічну міцність шланга.
Завдяки гнучкій силіконовій основі шланг можна використовувати для підключення окремих вузлів обладнання, технологічних магістралей та інших систем, де необхідно компенсувати переміщення або вібрацію.
- силіконова основа VMQ;
- армування синтетичною ниткою;
- внутрішні діаметри 5–19 мм;
- гнучка конструкція;
- підбір за діаметром, тиском і температурою;
- застосування у технологічному обладнанні.
Розміри харчового армованого шланга
Розмір шланга потрібно підбирати за внутрішнім діаметром штуцера або патрубка. Для напірних систем додатково враховуються товщина стінки, робочий тиск і температура.
| Внутрішній діаметр, мм | Товщина стінки, мм | Робочий тиск, бар | Тиск розриву, бар |
|---|---|---|---|
| 5,0 | 3,0 | 13 | 39 |
| 8,0 | 3,2 | 10 | 30 |
| 10,0 | 4,0 | 8 | 24 |
| 13,0 | 3,5 | 8 | 24 |
| 19,0 | 4,5 | 6 | 18 |
Дані наведені для температури +20 °C. При підвищенні температури допустимий робочий тиск може змінюватися відповідно до технічної документації на конкретне виконання.
Де використовують харчові силіконові шланги
Армований силіконовий шланг малого діаметра застосовують там, де потрібне гнучке з'єднання між елементами технологічного обладнання. Конкретна можливість контакту з продуктом залежить від складу силіконової суміші та підтверджувальної документації на конкретний виріб.
Харчове обладнання
Гнучкі з'єднання та технологічні магістралі у виробничому обладнанні харчової промисловості.
Лінії розливу
Підключення окремих вузлів обладнання та подача робочих середовищ у технологічних системах.
Фармацевтичне обладнання
Застосування у технологічних контурах обладнання за умови відповідності матеріалу встановленим вимогам.
Технологічні системи
Гнучкі ділянки трубопроводів, з'єднання між обладнанням та вузли, де необхідна еластичність шланга.
Харчовий силіконовий шланг: температура та робоче середовище
Силіконова основа придатна для роботи у широкому температурному діапазоні. Для представленої серії на сторінці зазначений робочий режим до +200 °C та короткочасне температурне навантаження до +250 °C.
При цьому температура і тиск взаємопов'язані. Максимальний робочий тиск, наведений у таблиці, визначений для температури +20 °C. При нагріванні допустимі параметри потрібно перевіряти за технічною документацією конкретного шланга.
Перед використанням з гарячими рідинами, парою, спиртовмісними продуктами або іншими специфічними середовищами необхідно перевірити хімічну сумісність конкретного виконання.

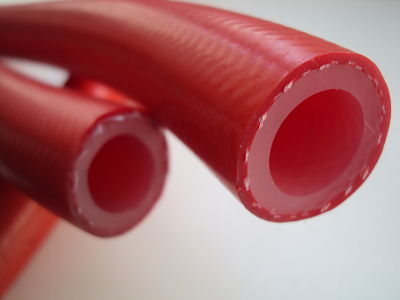

Армування харчового силіконового шланга
Армуюча синтетична нитка є силовим елементом конструкції. Вона допомагає шлангу протистояти деформації при підвищенні внутрішнього тиску та зберігати стабільність геометрії під час роботи.
Кількість і тип армування безпосередньо пов'язані з робочими характеристиками конкретного розміру. Тому шланг Ø5 мм і шланг Ø19 мм не слід оцінювати лише за однаковою назвою матеріалу — їхні допустимі параметри відрізняються.
Шланг Ø5, Ø8, Ø10, Ø13 та Ø19 мм
На сторінці представлені п'ять основних внутрішніх діаметрів. Найменший розмір Ø5 мм має зазначений робочий тиск 13 бар, тоді як для Ø19 мм у таблиці наведено 6 бар. Це важливо враховувати при виборі шланга для напірної системи.
| Розмір | Робочий тиск при +20 °C |
|---|---|
| Ø5 мм | до 13 бар |
| Ø8 мм | до 10 бар |
| Ø10 мм | до 8 бар |
| Ø13 мм | до 8 бар |
| Ø19 мм | до 6 бар |

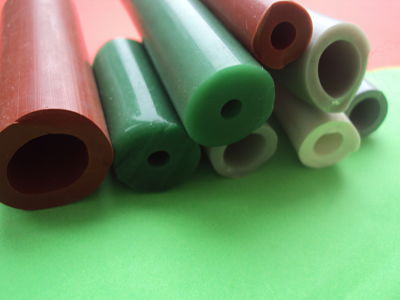

Чим харчовий армований шланг відрізняється від силіконової трубки
| Характеристика | Силіконова трубка | Армований шланг |
|---|---|---|
| Армування | Немає | Є |
| Стійкість до деформації під тиском | Нижча | Вища |
| Гнучкість | Висока | Висока |
| Застосування | Низьконапірні системи | Системи з підвищеним тиском |
Як вибрати харчовий силіконовий шланг
Щоб правильно підібрати шланг для обладнання, недостатньо знати тільки діаметр. Рекомендуємо визначити п'ять основних параметрів:
- Внутрішній діаметр. Він повинен відповідати розміру штуцера або патрубка.
- Робочий тиск. Необхідно враховувати постійний тиск системи та можливі короткочасні пікові навантаження.
- Температуру. Враховується не тільки максимальна температура, а й тривалість її впливу.
- Робоче середовище. Для харчових продуктів, миючих розчинів, води, повітря та інших середовищ вимоги до матеріалу можуть відрізнятися.
- Вимоги до харчового контакту. Якщо шланг безпосередньо контактує з продуктом, потрібно підтвердити відповідність конкретного виконання необхідним нормативам.
Чи підходить армований силіконовий шланг для харчових продуктів?
Шланги з харчового силікону можуть застосовуватися у харчових технологічних системах, однак для прямого контакту з конкретним продуктом необхідно підтвердити відповідність саме цього виконання відповідним вимогам та документам виробника.
Тому перед замовленням для молока, напоїв, сиропів, спиртовмісних продуктів або фармацевтичного виробництва рекомендуємо повідомити точне робоче середовище та температурний режим.
Чи можна використовувати шланг для пари?
Застосування силіконового шланга для пари не визначається лише максимальною температурою силікону. Для пари необхідно враховувати одночасно температуру, тиск, тривалість циклу та конструкцію армування.
Якщо шланг планується використовувати у паровій магістралі або для стерилізаційного процесу, технічні параметри потрібно погодити перед замовленням.
Замовити харчовий армований силіконовий шланг
Silverprom постачає армовані силіконові шланги внутрішнім діаметром 5, 8, 10, 13 та 19 мм. Для підбору достатньо повідомити необхідний діаметр, робочий тиск, температуру та середовище.
Якщо потрібен шланг для конкретного харчового або технологічного обладнання, бажано також вказати тип штуцера, довжину та умови монтажу. Це дозволить підібрати виконання без орієнтації тільки на номінальний діаметр.
Потрібен армований силіконовий шланг?
Повідомте діаметр, тиск, температуру та робоче середовище — підберемо відповідний варіант.
Silverprom — силіконові шланги та промислові гумотехнічні вироби
Поширені запитання
Які діаметри харчового армованого шланга доступні?
На цій сторінці представлені внутрішні діаметри Ø5, Ø8, Ø10, Ø13 та Ø19 мм.
Який робочий тиск має шланг Ø5 мм?
Для Ø5 мм у технічній таблиці зазначений робочий тиск до 13 бар при температурі +20 °C.
Який робочий тиск має шланг Ø19 мм?
Для Ø19 мм зазначений робочий тиск до 6 бар при температурі +20 °C.
Чи є шланг армованим?
Так. Конструкція передбачає армування синтетичною ниткою, що підвищує стабільність шланга при роботі під тиском.
Яка максимальна температура?
Для цієї серії зазначений робочий режим до +200 °C та короткочасне температурне навантаження до +250 °C. Допустима температура залежить від конкретних умов експлуатації.
Чи можна підібрати шланг для конкретного обладнання?
Так. Для підбору бажано надати внутрішній діаметр, робочий тиск, температуру, робоче середовище та бажану довжину.
