Гідравлічні шевронні ущільнення | Комплект манжет
Гідравлічні шевронні ущільнення та резинотканинні манжети
Гідравлічні шевронні ущільнення — це багатокомпонентні системи, призначені для герметизації штоків та циліндрів у гідравлічних пристроях. Завдяки резинотканинній структурі (пакетному виконанню), вони забезпечують високу зносостійкість та герметичність в умовах високого тиску та агресивних робочих середовищ, таких як мінеральні оливи, нафта та водна емульсія.

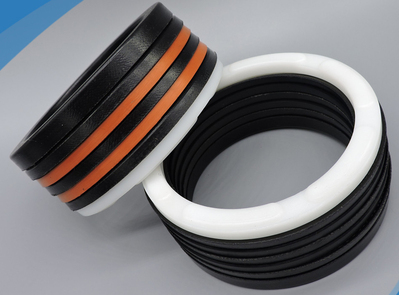

Комплект шевронних ущільнень для промислового обладнання
Конструктивні особливості та склад пакета
Типове шевронне ущільнення складається з групи манжет V-подібного профілю, що встановлюються між опорним та натискним кільцями. Така конструкція дозволяє регулювати ступінь ущільнення шляхом механічного стискання пакета, що значно подовжує термін експлуатації гідроциліндрів навіть при значному зносі поверхонь.
- Матеріал: прогумована тканина (домен) або каучук NBR з високою стійкістю до мастил.
- Робочий тиск: до 63 МПа (залежно від кількості манжет у пакеті).
- Температурний діапазон: від -30°C до +100°C (короткочасно до +120°C).
- Сфери застосування: сільськогосподарська техніка, кар’єрне обладнання, горно-шахтні машини та преси.
| Розмірна сітка гідравлічних шевронних ущільнень (d x D x H) | ||
|---|---|---|
| 12х22х18,5 | 45х65х22,5 | 90х110х40 |
| 16х26х18,5 | 50х65х22,5 | 100х120х40 |
| 25х40х22,5 | 60х80х37 | 110х130х40 |
| 32х47х22,5 | 70х90х40 | 125х145х46 |
| 40х55х25 | 80х100х40 | 160х190х60 |
| * У таблиці вказані найбільш затребувані типорозміри. Можливе виготовлення індивідуальних комплектів. | ||
Переваги резинотканинних ущільнень Silverprom
На відміну від стандартних гумових манжет, резинотканинні шевронні ущільнення краще утримують мастильну плівку на поверхні штока, що мінімізує тертя. Вони стійкі до перекосів штока та короткочасних пікових навантажень, що робить їх оптимальним вибором для герметизації важкої гідравліки.
Бажаєте підібрати шевронні манжети за ГОСТ 22704-77 чи за індивідуальними розмірами?
Фахівці Silverprom нададуть технічну консультацію та допоможуть укомплектувати пакети ущільнень для будь-якого типу гідроциліндра.
