Шланг ПВХ гофрований армований: вакуумний рукав
Шланг ПВХ гофрований: інженерний аналіз вакуумних та напірних характеристик
Гофрований ПВХ рукав від Silverprom, армований ударостійкою пластиковою спіраллю, призначений для транспортування рідких та сипучих середовищ у режимі всмоктування. Комбінація еластичної стінки та жорсткого ПВХ-каркаса забезпечує стабільність внутрішнього перерізу під впливом вакууму, зберігаючи мінімальну вагу конструкції порівняно з гумовими аналогами.

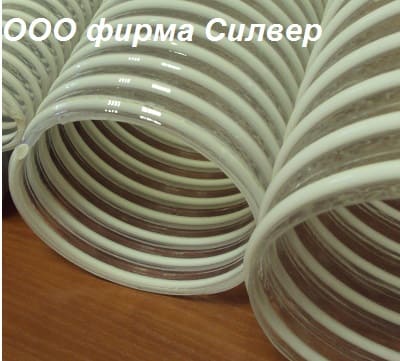

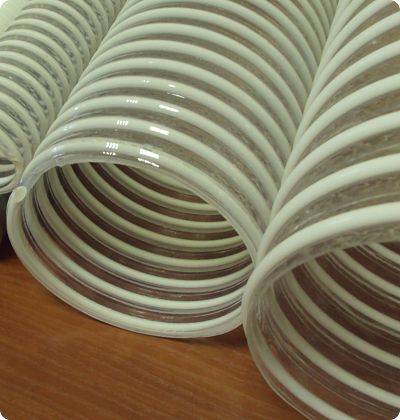

Рис. 1. Конструкція гофрованого ПВХ рукава з підсилювальною пластиковою спіраллю
1. Конструктивна специфіка: механіка пластикової спіралі
Жорстка ПВХ-спіраль виконує роль опорного скелета, забезпечуючи стійкість до деформацій при механічних навантаженнях:
- Вакуумна стабільність: Спіраль протидіє зовнішньому тиску, підтримуючи вакуум до 7.5 м вод. ст., що важливо для роботи відцентрових насосів.
- Радіус вигину: Гофрована структура дозволяє маніпулювати шлангом у обмеженому просторі без ризику перетискання каналу.
- Хімічна сумісність: Матеріал інертний до неорганічних кислот, лугів та спиртовмісних сумішей концентрацією до 25%.
2. Абразивна стійкість та гідродинаміка
Внутрішній канал рукава спроектований максимально гладким для зниження коефіцієнта тертя абразивних часток:
- Зниження зносу: Мінімальний опір подовжує термін служби рукава при транспортуванні зерна та комбікормів.
- Енергоефективність: Гладкий внутрішній шар зменшує падіння тиску, оптимізуючи роботу насосного обладнання.
3. Температурні режими та вплив середовища
Робочий діапазон від -10°C до +60°C розрахований на збереження еластичності при номінальній температурі +20°C. При від'ємних температурах жорсткість ПВХ зростає, що слід враховувати при проектуванні рухомих з'єднань. УФ-стабілізатори у складі зовнішнього шару захищають полімер від деструкції під сонячним випромінюванням.
4. Галузеве застосування гофрованих систем
Агропромисловий комплекс
Використання в сівалках точного висіву та пневмотранспортерах. Мала вага рукава знижує навантаження на навісне обладнання та ґрунт.
Харчова промисловість
Виконання Food Grade не містить фталатів, що дозволяє безпечно перекачувати молоко, питну воду та соки. Прозорість дозволяє візуально інспектувати чистоту лінії.
| Технічні параметри гофрованих ПВХ рукавів Silverprom | ||||
|---|---|---|---|---|
| Внутрішній Ø (мм) | Вага (г/м) | Робочий тиск (Атм) | Вакуум (м вод. ст.) | Радіус вигину (мм) |
| 13 | 160 | 10 | 7.5 | 58 |
| 25 | 300 | 8 | 7.5 | 112 |
| 51 | 765 | 5.5 | 7.5 | 225 |
| 76 | 1260 | 4 | 7.5 | 337 |
| 102 | 1980 | 4 | 7.5 | 459 |
| 152 | 3870 | 2.5 | 7.0 | 675 |
| 203 | 5850 | 2 | 6.5 | 900 |
5. Регламент монтажу
Для забезпечення повної герметичності на гофрованій поверхні Silverprom рекомендує:
- Силові хомути: Для діаметрів понад 50 мм обов'язкове використання болтових хомутів для рівномірного притискання стінки до штуцера.
- Підготовка зрізу: Різання повинно виконуватися перпендикулярно до осі рукава між витками спіралі.
Технічна консультація
Наші інженери допоможуть підібрати оптимальний діаметр гофрованого рукава відповідно до параметрів вакууму та типу середовища.
