ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАРКИ ТРУБОК

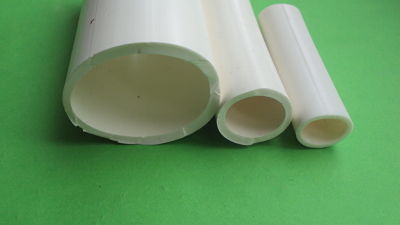

ТРУБКА ТКР - гибкая, эластичная трубка из кремнийорганической резины белого цвета . Применяется эля электроизоляции выводных концов электрический машин (до 1000В) и для термоизоляции кабелей и проводов. Класс нагревостойкости - Н(180°С), но кратковременно может выдерживать и более высокие температуры. Трубки марок ТКР изготавливаются двух исполнений - I (660В) и II (1000В) и могут эксплуатироваться при частоте до 500Гц.
ТРУБКА ТКСП -тоже, что и ТКР, но содержат внутри стеклошнур-чулок, который армирует трубку изнутри и позволяет выдерживать существено большие нагрузки, упрощает процессы монтажа. Трубки применяются для изоляции токоведущих элементов различных электротехнических устройств, работающих при напряжении до 660В постоянного тока и переменного тока частотой до 500Гц.
ПРИМЕНЕНИЕ ТРУБОК КРЕМНИЙОРГАНИЧЕСКИХ
Трубки ТКР и ТКСП применяются для изоляции выводных и монтажных проводов, кабелей в электрооборудовании и радиоаппаратуре, а также для дополнительной защиты и гермитизации различных соединений.
РАЗМЕРЫ ТРУБОК КРЕМНИЙОРГАНИЧЕСКИХ
Трубки ТКР изготавливаются диаметром от 1мм до 30мм и поставляются в бухтах различной длины (обычно по 50м).
Трубки ТКСП изготавливаются диаметром от 1мм до 20мм и поставляются в бухтах различной длины.
| Внутр. (Ø) мм | ТКР | ТКР | |||||||
|
пред. отклон. Ø, мм |
толщ. стенки, мм |
пред. откл. мм |
пред. отклон. Ø, мм |
толщ. стенки, мм |
пред. отклон. мм |
пред. отклон. Ø, мм |
толщ. стенки, мм |
пред. отклон. мм |
|
| ІІ исполнение | ІІ исполнение | І исполнение | |||||||
| 1,0 | +0,4 | 0,9 | ±0,10 | +0,3 | 0,9 | ±0,1 | +0,15-0,10 | 0,4 | +0,10-0,05 |
| 1,3 | +0,2 | 0,9 | ±0,10 | ||||||
| 1,5 | +0,4 | 0,9 | ±0,10 | +0,3 | 0,9 | ±0,1 | +0,15-0,10 | 0,4 | +0,10-0,05 |
| 2,0 | +0,4 | 0,9 | ±0,10 | +0,3 | 0,9 | ±0,1 | +0,15-0,10 | 0,4 | +0,10-0,05 |
| 2,5 | +0,7 | 0,9 | ±0,10 | +0,4 | 0,9 | ±0,1 | +0,15-0,10 | 0,4 | +0,10-0,05 |
| 3,0 | +0,7 | 0,9 | ±0,10 | +0,4 | 0,9 | ±0,1 | +0,15-0,10 | 0,4 | +0,10-0,05 |
| 3,5 | +0,7 | 0,9 | ±0,10 | +0,4 | 0,9 | ±0,1 | ±0,15 | 0,5 | ±0,10 |
| 4,0 | +0,7 | 0,9 | ±0,10 | +0,4 | 0,9 | ±0,1 | ±0,15 | 0,5 | ±0,10 |
| 4,5 | +0,7 | 0,9 | ±0,10 | +0,4 | 0,9 | ±0,1 | ±0,15 | 0,5 | ±0,10 |
| 5,0 | +0,7 | 1,3 | ±0,20 | +0,4 | 1,0 | ±0,1 | ±0,15 | 0,5 | ±0,10 |
| 6,0 | +0,8 | 1,3 | ±0,20 | +0,6 | 1,1 | ±0,2 | ±0,25 | 0,7 | +0,15-0,10 |
| 7,0 | +0,8 | 1,3 | ±0,20 | +0,6 | 1,1 | ±0,2 | ±0,25 | 0,7 | +0,15-0,10 |
| 8,0 | +0,8 | 1,3 | ±0,20 | +0,6 | 1,2 | ±0,2 | ±0,25 | 0,7 | +0,15-0,10 |
| 9,0 | +0,8 | 1,3 | ±0,20 | +0,6 | 1,2 | ±0,2 | ±0,25 | 0,7 | +0,15-0,10 |
| 10,0 | +0,8 | 1,3 | ±0,20 | +0,6 | 1,3 | ±0,2 | ±0,25 | 0,7 | +0,15-0,10 |
| 11,0 | +0,6 | 1,3 | ±0,2 | ||||||
| 12,0 | +1,0 | 1,6 | ±0,30 | +0,8 | 1,4 | ±0,3 | |||
| 13,0 | +0,8 | 1,4 | ±0,3 | ||||||
| 14,0 | +1,0 | 1,6 | ±0,30 | +0,8 | 1,5 | ±0,3 | |||
| 15,0 | +0,8 | 1,5 | ±0,3 | ||||||
| 16,0 | +1,0 | 1,6 | ±0,30 | +0,8 | 1,6 | ±0,3 | |||
| 17,0 | +0,8 | 1,6 | ±0,3 | ||||||
| 18,0 | +1,0 | 1,6 | ±0,30 | +0,8 | 1,6 | ±0,3 | |||
| 19,0 | +0,8 | 1,6 | ±0,3 | ||||||
| 20,0 | ±1,2 | 1,8 | ±0,40 | ±1,2 | 1,7 | ±0,4 | |||
| 22,0 | ±1,4 | 1,8 | ±0,40 | ±1,4 | 1,8 | ±0,4 | |||
| 24,0 | ±1,4 | 2,0 | ±0,40 | ±1,4 | 1,9 | ±0,4 | |||
| 26,0 | ±1,4 | 1,9 | ±0,4 | ||||||
| 28,0 | ±1,4 | 2,0 | ±0,4 | ||||||
| 30,0 | ±1,4 | 2,0 | ±0,4 | ||||||
| 32,0 | ±1,8 | 2,5 | ±0,8 | ||||||
| 34,0 | ±1,8 | 2,5 | ±0,8 | ||||||
| 36,0 | ±1,8 | 2,5 | ±0,8 | ||||||
| 38,0 | ±1,8 | 2,5 | ±0,8 | ||||||
| 40,0 | ±1,8 | 2,5 | ±0,8 | ||||||
| 58,0 | ±2,0 | 2,5 | ±0,8 | ||||||
| 73,0 | ±2,5 | 2,5 | ±0,8 | ||||||
