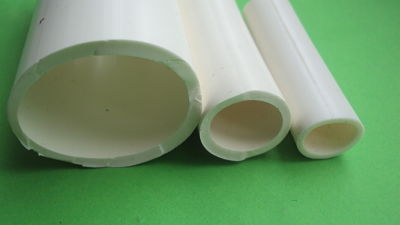

Трубки электроизоляционные гибкие ТКР, трубка ткр электроизоляционная, ткр трубка, ткр трубка купить,термостойкая трубка ткр, ткр трубка изоляционная.
Трубки применяются для изоляции:
![Трубки электроизоляционные гибкие ТКР, трубка ткр электроизоляционная, ткр трубка, ткр трубка купить,термостойкая трубка ткр, ткр трубка изоляционная. Трубки электроизоляционные гибкие ТКР, трубка ткр электроизоляционная, ткр трубка, ткр трубка купить,термостойкая трубка ткр, ткр трубка изоляционная.](/img/image/trubki_elektroizolyacionnye_gibkie_tkr.jpg)
Выводных и монтажных проводов электрооборудования;
Токоведущих элементов различных электротехнических устройств и радиоаппаратуры;
Пучков изолированных проводов;
Концевой заделки и ремонта высоковольтных кабелей и др.
Условия работы электроизоляционных трубок ТКР следующие: напряжение до 1200 В
постоянного и переменного тока 500 Гц при температуре от - 60° С до +180° С.
Все трубки подвергаются типовым испытаниям на соответствие электрическим и физико-механическим показателям.
Гарантийный срок хранения составляет 18 месяцев.
Преимущества трубок марки ТКР:
Предусмотрен выпуск тонкостенных трубок двух исполнений: под напряжение 690 В и 1000 В.
Широкий выбор трубок по внутреннему диаметру и толщине стенок.
Трубки соответствуют более жестким требованиям по разрушающему напряжению при растяжении.
Трубки подвергаются типовым испытаниям на соответствие электрическим и физико-механическим показателям
и методам, которые четко оговорены в технических условиях.
Электрические и механические показатели трубок ТКР соответствуют требованиям ГОСТ 17675 за исключением показателя относительного удлинения при разрыве (220%, не менее)
Изготавливаются из кремнийорганических резиновых смесей.
Применяются для изоляции выводных и монтажных проводов электрооборудования, токоведущих элементов различных электротехнических устройств и радиоаппаратуры, работающих при температуре от минус 50 °С до плюс 250 °С при напряжении до 1200 В постоянного и переменного тока частотой до 500 Гц.
Более нагревостойки по сравнению с трубками ТКР (250 °С против 180 °С).
В наименовании марки буквы означают:
Т — трубка;
К — кремнийорганическая;
Р — резиновая;
Внутренний диаметр, мм | Толщина стенки, мм | ||
номинальный | предельное откл. | номинальный | предельное откл. |
1 | +0,4 |
0,9 |
±0,1 |
1,5 | |||
2 | |||
2,5 | +0,7 |
||
3 | |||
3,5 | |||
4 | |||
4,5 | |||
5 | 1,1 |
±0,2 |
|
5,5 | |||
6 | +0,8 |
||
6,5 | |||
7 | 1,3 |
||
8 | |||
9 | |||
10 | |||
11 | +0,9 |
1,6 |
±0,3 |
12 | |||
13 | |||
14 | |||
15 | |||
16 | |||
17 | |||
18 | |||
19 | |||
20 | ±1,2 | 1,8 | ±0,4 |
22 | ±1,4 |
||
24 | 2,0 |
||
26 | |||
28 | |||
30 | |||
32 | ±1,8 |
2,5 |
±0,8 |
34 | |||
36 | |||
38 | |||
40 |
Внутренний диаметр, мм | Разрушающее напряжение при растяжении, МПа (кгс/см2), не менее |
Относительное удлинение при разрыве, %, не менее |
1,0 — 40,0 | 4,0 (40) | 220 |
Наименование параметра | Значение параметра |
1. Испытательное напряжение, кВ, не менее: а) в исходном состоянии R; М (15 — 35 °С) 45 — 75 %; |
12 |
б) после воздействия повышенной температуры 48 ч (210 °С) < 20 %; М (15 — 35 °С) 45 — 75 %; | 10 |
в) после воздействия пониженной температуры 1 ч (- 50 °С); М (15 — 35 °С) 45 — 75 %; | 10 |
г) после воздействия воды 24 ч (15-35 °С) вода; М (15 — 35 °С) 45-75 % | 10 |
д) после воздействия ксилола 8 ч (15 — 35 °С) ксилол; М (15 — 35 °С) 45 — 75 %; | 6 |
1.2. Испытательное напряжение под воздействием продавливающей нагрузки, кВ, не менее: а) в исходном состоянии R; М (15 — 35 °С) 45 — 75 %; |
6,0 |
б) после воздействия повышенной температуры 48 ч (180 °С) < 20 %; М (15 — 35 °С) 45-75 %; | 7 |
в) после воздействия ксилола при повышенной температуре 1ч (110 °С) ксилол + 0,5 ч (15 — 35 °С) 45 — 75 %; М (15 — 35 °С) 45-75 %; |
6,0 |
3. Сопротивление изоляции, МОм, не менее | — |
