Технічні ПВХ трубки 6мм-14мм: Маслобензостійкість та промислові параметри

Технічні трубки з полівінілхлориду (ПВХ) середнього діапазону діаметрів (від 6 до 14 мм) є критично важливими компонентами в сучасних промислових системах. Ці вироби належать до категорії спеціалізованих гнучких трубопроводів, розроблених для безнапірного транспортування агресивних середовищ. Ключовою особливістю маслобензостійкої серії (МБС) є її хімічна інертність до складних вуглеводневих сполук, що досягається завдяки використанню високомолекулярних полімерних модифікаторів.

У технічному секторі трубки 6-14 мм застосовуються там, де потрібен баланс між пропускною здатністю та гнучкістю магістралі. На відміну від стандартного ПВХ, технічний пластикат МБС має щільну молекулярну решітку, яка перешкоджає дифузії олив та палива в товщу стінки, зберігаючи фізичні властивості рукава протягом усього терміну експлуатації.

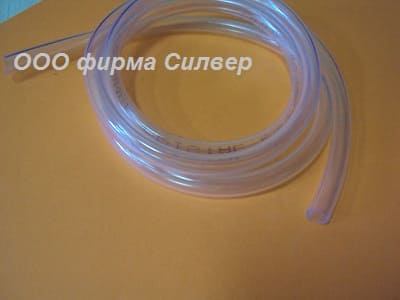

Рис. 1. Прозора технічна ПВХ трубка для візуального контролю ПММ у системі.

Маслобензостійкість МБС: Фізико-хімічний аналіз матеріалу

Здатність технічного ПВХ протистояти нафтопродуктам визначається типом пластифікаторів, що входять до його складу. У стандартних полімерах контакт із бензином викликає швидку екстракцію (вимивання) еластичних компонентів, що призводить до затвердіння.

1. Хімічна стійкість до ПММ

Спеціалізовані трубки МБС 6мм-14мм демонструють стабільність при контакті з дизельним паливом, бензином, а також мінеральними та синтетичними оливами. Це робить їх придатними для паливних систем низького тиску в двигунах внутрішнього згоряння та стаціонарних промислових установках. Матеріал не піддається розбуханню, що гарантує збереження стабільного прохідного перерізу.

2. Коефіцієнт лінійної деформації

При постійному впливі технічних рідин важливою характеристикою є лінійна стабільність. Технічний ПВХ Silverprom має низький показник залишкової деформації. Це означає, що трубка зберігає свою форму та щільність прилягання до штуцерів навіть при частих циклах термічного розширення, що характерно для моторних відсіків спецтехніки.

Технічні характеристики типорозмірів 6мм, 8мм, 10мм, 12мм, 14мм

Кожен розмір у діапазоні 6-14 мм має свої експлуатаційні особливості, що залежать від товщини стінки та внутрішнього об'єму рідини, що транспортується.

Порівняльна таблиця характеристик ПВХ МБС
Параметр	Значення для МБС серії	Стандарт контролю
Внутрішній діаметр (діапазон)	6.0 мм — 14.0 мм	ДСТУ / ISO
Твердість за Шором А	75 ± 5 одиниць	ISO 868
Робоча температура	від -15 °C до +60 °C	Термостатування
Стійкість до агресивних ПММ	Клас А (висока)	ASTM D471
Міцність при розтягуванні	> 14.5 МПа	ISO 37
Відносне подовження	280%	ASTM D638

Експлуатаційні температурні ліміти

Технічний ПВХ є термопластом, що накладає певні обмеження на умови використання. При підвищенні температури середовища до +50...+60 °C матеріал стає більш податливим, що вимагає додаткової фіксації на з'єднаннях. У зимовий період при температурах нижче -15 °C спостерігається ефект склування, за якого трубка втрачає гнучкість, але зберігає герметичність, якщо не піддається динамічним ударам.

Промислове застосування трубок діаметром 6-14 мм

Цей розмірний ряд є найбільш універсальним і охоплює широкий спектр технічних завдань.

Пневматичні контури та газове обладнання

Трубки 6мм та 8мм часто використовуються в пневмосистемах верстатів для подачі стисненого повітря до виконавчих механізмів. Висока якість внутрішньої поверхні забезпечує низький коефіцієнт тертя, що мінімізує енерговитрати компресорного обладнання.

Мастильні та гідравлічні системи низького тиску

Трубки 10мм, 12мм та 14мм є стандартом для систем централізованого змащення промислових ліній. Вони витримують тривалий контакт із трансмісійними та гідравлічними оливами, забезпечуючи безперебійну роботу підшипникових вузлів та напрямних.

Паливні системи («Обратка» та дренаж)

У дизельних двигунах трубки 6мм та 8мм МБС незамінні для ліній повернення палива в бак. Завдяки прозорості матеріалу, технічний персонал може легко візуалізувати наявність повітря в паливній системі, що спрощує діагностику та обслуговування агрегатів.

Інженерні аспекти монтажу та з'єднання

Для довговічної роботи технічної магістралі необхідно враховувати специфіку монтажу ПВХ виробів у промисловому середовищі.

Технологія герметичного стикування

Для трубок діаметром 6-14 мм найкращим варіантом з'єднання є використання штуцерів типу «ялинка» відповідного розміру. Для полегшення насування трубки на металевий штуцер рекомендується попередньо розігріти її край у гарячій воді (+50...+60 °C). Після охолодження полімер щільно охоплює виступи штуцера, створюючи надійне з'єднання.

Кріплення та радіуси вигину

Щоб уникнути перетискання (колапсу) стінок, мінімальний радіус вигину для трубок 6-14 мм повинен розраховуватися як 8-10 зовнішніх діаметрів. У місцях сильних вигинів рекомендується використовувати захисні спіралі або кутові фітинги. Фіксацію магістралі слід проводити пластиковими або сталевими кліпсами з гумовими прокладками для гасіння вібрацій.

Порівняння ПВХ МБС та гумових рукавів

Вибір технічних ПВХ трубок 6-14 мм замість традиційної гуми обумовлений декількома факторами:

• Хімічна чистота: ПВХ не виділяє твердих часток або продуктів розпаду гуми в паливну систему.
• Прозорість: Можливість миттєвого контролю чистоти робочої рідини.
• Вага: Полімерні трубки на 30-40% легші за гумові аналоги аналогічного перерізу.



Довговічність та стійкість до озону

На відміну від багатьох видів гуми, технічний ПВХ демонструє відмінну опірність атмосферному впливу та озоновому старінню. Це дозволяє використовувати трубки у відкритих інженерних вузлах без ризику появи поверхневих тріщин протягом 5 і більше років експлуатації.

Висновки

Технічні ПВХ трубки маслобензостійкої серії в діапазоні 6-14 мм є оптимальним рішенням для промислових завдань, де потрібна надійність, гнучкість та стійкість до ПММ. Правильний підбір товщини стінки та дотримання температурних режимів дозволяють інтегрувати ці вироби в найскладніші гідравлічні та пневматичні схеми сучасного обладнання.

Для отримання додаткових технічних консультацій, сертифікатів відповідності та таблиць хімічної стійкості полімерів, звертайтеся до фахівців Silverprom. Глибока експертиза в галузі технічних еластомерів допоможе підібрати ефективне рішення для ваших інженерних проектів.
