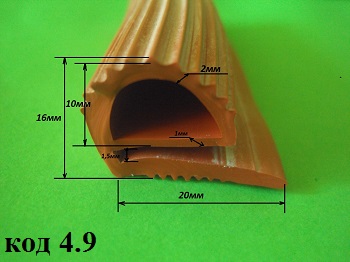

Силиконовый уплотнитель 20х16 мм (фигурный) для ротационных, расстоечных и конвекционных печей

Чертеж профиля 20х16 мм (артикул 994)

Фигурный силиконовый профиль 20х16 мм (артикул 994) герметизирует двери ротационных, расстоечных и конвекционных печей и жарочных шкафов в хлебопекарном и кондитерском производстве. Его сложная форма повторяет контур посадочного паза и перекрывает зазоры неправильной формы, поэтому из камеры не уходят горячий воздух и пар. Профиль используют для плановой замены изношенных штатных уплотнителей.

Основные свойства профиля

• Температура: постоянная работа при нагреве до +250 °C без потери эластичности.
• Восстановление формы: фигурное сечение возвращается к исходному профилю после долгого сжатия дверным механизмом.
• Стойкость к санитарной обработке: материал устойчив к пару, животным жирам и щелочным растворам, которыми моют пищевое оборудование.
• Чистота материала: силикон не имеет запаха и не выделяет посторонних веществ при нагреве. Допуск для пищевых производств уточняйте у специалистов.

Характеристики профиля 20х16 мм

Что значит фигурное сечение

Фигурным называют профиль, форма которого сложнее простого круга, прямоугольника или буквы D. Выступы и полости на нем рассчитаны под конкретный паз и дверную кромку печи: часть профиля фиксируется в пазу, а другая прижимается к двери и перекрывает зазор. Такое сечение дает более плотный контакт, чем универсальный профиль, но подходит только к тем печам, где совпадают размеры и форма паза.

Поэтому перед заказом важно сверить профиль по чертежу, а не только по габаритам 20х16 мм. Одинаковая ширина и высота не гарантируют, что форма подойдет к вашему пазу.

Для каких печей подходит профиль

• Ротационные печи: дверной контур с большим усилием закрытия и частым открыванием.
• Расстоечные камеры: удержание тепла и влажности при брожении теста.
• Конвекционные печи: герметизация камеры с циркуляцией горячего воздуха.
• Жарочные шкафы: замена штатных уплотнителей на механизированных хлебозаводах.

Подходящий профиль определяется по размеру и форме паза, а не по марке печи. Для некоторых моделей есть отдельные решения: например, уплотнитель для Miwe Aero и Roll-in, профиль 27х27 мм для Miwe Roll-in и уплотнители для пароконвектоматов и конвекционных печей.

Как сверить профиль с чертежом

1. Положите срез старого уплотнителя рядом с чертежом. Если старого нет, измерьте паз и дверную кромку.
2. Сравните габариты: ширина основания должна быть 20 мм, высота 16 мм.
3. Сравните форму: совпадают ли выступы, полости и место, которым профиль крепится в пазу.
4. При расхождении пришлите нам фото среза с линейкой: мы подберем другое сечение или сделаем профиль по вашему образцу.

Фигурный профиль или стандартный: что выбрать

Если паз печи имеет типовую форму, часто достаточно стандартного профиля: например, D-образного 22х17 мм или прямоугольного 13х15 мм. Они проще по форме и подходят к большему числу печей. Фигурный профиль выбирают тогда, когда штатный уплотнитель имеет сложный контур, а универсальные сечения не перекрывают зазор или выпадают из паза.

Главный ориентир: форма старого уплотнителя. Если он состоит из основания и нескольких выступов, заменять его нужно профилем с таким же сечением, иначе герметичность будет хуже, чем раньше.

От чего зависит срок службы уплотнителя печи

• Температура и перегрев. Чем ближе к предельным значениям работает печь, тем быстрее стареет силикон. Не превышайте допустимый режим для профиля.
• Частота открывания. В ротационных печах дверь открывают много раз за смену, поэтому профиль испытывает больше циклов сжатия.
• Усилие закрытия. Слишком сильный прижим сминает профиль, слишком слабый оставляет щели. Регулируйте дверной механизм вместе с заменой уплотнителя.
• Очистка. Остатки жира и теста впитываются в профиль и ускоряют его износ, поэтому контур нужно регулярно мыть мягкими средствами.
• Качество монтажа. Натянутый профиль, плохо очищенный паз и недодержанный клей сокращают срок службы больше, чем температура.

Плановая замена: зачем и когда

Изношенный уплотнитель пропускает горячий воздух и пар, печь дольше выходит на режим и тратит больше энергии. Менять профиль лучше планово, во время профилактики или остановки линии, а не после аварийной утечки. Признаки износа: затвердевший или потрескавшийся материал, остаточная вмятина после закрытия двери, выход пара в углах.

Плановая замена позволяет заранее заказать профиль нужной длины и жесткости и не останавливать производство надолго. Для горячих печей важно также заранее подготовить клей и инструмент, чтобы смонтировать контур за один подход.

Как рассчитать длину профиля

Длина контура равна периметру двери по оси паза. Пример: для двери шириной 0,8 м и высотой 1,8 м периметр составит 2 × (0,8 + 1,8) = 5,2 м. К этому значению добавьте небольшой запас на стыковку и подгонку, обычно около 3–5%, и получите примерно 5,4 м. Для двух дверей посчитайте каждую отдельно.

Монтаж и первый запуск

Снимите старый профиль, очистите паз от нагара и остатков клея и обезжирьте поверхность. Уложите новый профиль без натяжения и при необходимости зафиксируйте его термостойким клеем, например клеем-герметиком для печей и духовок. После отверждения клея сделайте первый прогрев без загрузки и проверьте, не выходит ли пар в углах и стыках. Уход простой: мойте контур мягкими нейтральными средствами без абразивов.

Варианты исполнения и заказ

Мы изготавливаем фигурные и другие профили разных размеров, с нужной жесткостью и цветом. Если подходящего сечения нет в наличии, его можно сделать под ваш чертеж, эскиз или образец: подробности на странице про силиконовые профили на заказ. Описание типовых форм есть на странице про профили П-, D-, P- и Е-образной формы.

Консультация по подбору и расчет стоимости: +38 (099) 497-39-47 (звонок или Viber).
