Пневматичні трубки: PU, PA12, PTFE для систем автоматизації

Silverprom пропонує пневматичні трубки з поліуретану (PU), поліаміду (PA12), фторопласту (PTFE) та поліетилену (PE) для пневмоліній, вакуумних систем, робототехніки та лабораторного обладнання. Трубки випускають із калібруванням за зовнішнім діаметром для використання з цанговими (push-in) і компресійними фітингами. Тиск, температуру й придатність для конкретного середовища підбирають за паспортом позиції. Наявність і розміри уточнюють для конкретної позиції.

Матеріали: поліуретан, поліамід (PA12, Rilsan), фторопласт (PTFE), поліетилен.
Застосування: автоматизовані пневмолінії, пневмоінструмент, вакуумні системи, лабораторне обладнання, 3D-принтери.

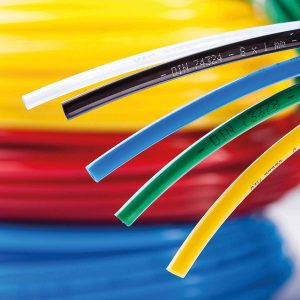

Пневматичні трубки PU, PA12, PTFE під цангові фітинги

Вибір за матеріалом трубки

Поліуретан (PU / TPU)

Гнучкий матеріал, який добре витримує згини. Його розглядають для рухомих механізмів, робототехніки та підключення пневмоінструменту. Зовнішні діаметри від 4 до 16 мм [уточніть наявні розміри]. Гнучкість і мінімальний радіус вигину залежать від діаметра та товщини стінки.

Поліамід (PA12 / Rilsan)

Жорсткіші й міцніші трубки для підвищеного тиску та стабільної роботи з оливами, мастилами й вологою. Для паливних ліній відповідність марки вимогам до такого застосування підтверджують окремо, а склад палива вказують у запиті.

Фторопласт (PTFE)

Розглядають для хімічних лабораторій і високотемпературних вузлів, де інші полімери не підходять. PTFE стійкий до багатьох кислот, лугів і розчинників, але не до всіх речовин, тому середовище перевіряють. Допустимий тиск знижується з ростом температури. Докладніше про матеріал на сторінці фторопласт (PTFE).

Орієнтовні параметри пневматичних трубок

Порівняння полімерних пневматичних трубок
Матеріал	Орієнтовний тиск [перевірте]	Орієнтовна температура [перевірте]	Для чого розглядають
PU (поліуретан)	до 12 бар	від −20 °C до +60 °C	Рухомі механізми, пневмоінструмент, гнучка прокладка
PA12 (поліамід)	до 30 бар	від −40 °C до +100 °C	Підвищений тиск, оливні та мастильні лінії, міцні трубки
PTFE (фторопласт)	залежить від діаметра, стінки й температури	до +260 °C (з падінням тиску)	Хімічні середовища, високі температури, лабораторії, 3D-принтери
PE (поліетилен)	до 8 бар	від −10 °C до +40 °C	Прості лінії стисненого повітря й води без особливих вимог

Це орієнтири. Допустимий тиск залежить від зовнішнього діаметра, товщини стінки й температури: чим вища температура, тим нижчий допустимий тиск. Точні значення беруть із паспорта конкретної позиції.

Фторопластові трубки (PTFE)

Фторопластові трубки [вкажіть марку, наприклад Ф-4 або Ф-4Д, якщо це ваша позиція] розглядають для хімічних лабораторій, високотемпературних вузлів і систем подачі нитки (боуден-трубки) у 3D-принтерах завдяки низькому коефіцієнту тертя. PTFE стійкий до багатьох концентрованих кислот, лугів і розчинників, але для кожної речовини сумісність потрібно перевіряти. Для вакууму тонкостінна трубка може зминатися, тому для таких систем обирають трубку з потрібною товщиною стінки.

На що звернути увагу під час вибору

Зовнішній і внутрішній діаметри. Для цангових фітингів важлива точність зовнішнього діаметра. Допуск і твердість трубки впливають на герметичність.
Робочий тиск і температура. Тиск знижується з ростом температури. Для динамічних навантажень (пульсації, удари) потрібен запас.
Середовище. Стиснене повітря, вода, оливи, паливо, хімічні речовини. Матеріал підбирають за таблицею хімічної стійкості.
Радіус вигину. Для рухомих вузлів потрібна гнучка трубка з малим радіусом вигину.
Вимоги до документів. Для харчових, медичних і паливних застосувань придатність матеріалу підтверджують документами на конкретну позицію.

Як підібрати пневматичну трубку

Вкажіть середовище: повітря, вакуум, вода, олива, паливо, хімічна речовина.
Назвіть робочий тиск і температуру.
Вкажіть зовнішній діаметр, а за потреби внутрішній діаметр і товщину стінки.
Уточніть тип фітингів: цангові (push-in), компресійні, штуцери.
Опишіть умови: рухомий вузол, радіус вигину, зовнішнє встановлення, УФ.
Вкажіть довжину або бухту й вимоги до документів.

Поширені запитання

Яку трубку обрати для пневмоінструменту й рухомих вузлів?

Зазвичай розглядають поліуретанову трубку, оскільки вона гнучка. Діаметр і товщину стінки підбирають за тиском і фітингами.

Чи підійде будь-яка трубка під цанговий фітинг?

Ні. Фітинг розрахований на певний зовнішній діаметр і твердість трубки, тому при заміні важливо перевірити розмір і матеріал. Якщо сумніваєтеся, надішліть марку фітинга й розмір.

Чи можна використовувати PTFE-трубку для вакууму?

Так, але тонкостінна трубка може зминатися під розрідженням. Для вакууму розглядають трубки з достатньою товщиною стінки. Допустимий вакуум уточнюють за паспортом позиції.
