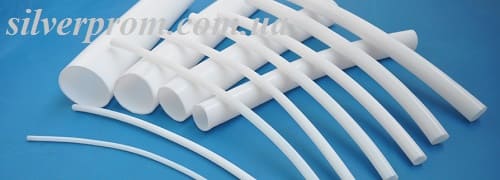

Тефлоновая трубка PTFE



Тефлоновая трубка PTFE

Тефлоновая трубка (другое наименовае – трубка ptfe, фторопластовая трубка) среди полимерных трубок часто является первым выбором для многих современных приложений благодаря своим превосходящим свойствам.

Пневматическая трубка PTFE - самый устойчивый пластик для химмически агресивной среды (сконцентрированные и слабые кислоты, щелочи, пары, масла, соли, газы, спирты, растворители, ароматические углеводороды, нефть и нефтепродукты, в т.ч. бензин) эксплуатации или температурного режима - от -260С до +260С. Температура таяния кристаллической фазы +327С, а при температуре +451Снаступает разложения материала PTFE.

На тефлоновые трубки негативно воздействуют только фтор, кипящие алкалические металлы, трехфтористый хлор, дифторид кислорода.

Характеристики трубки PTFE
Модель Диаметры (наруж./внутр/толщ. Стенки.), мм Рабочее давление при 23°C, бар Давление на разрыв, бар Вес, г/м Минимальный радиус изгиба, мм
PTFE 4/2 4х2х1 27 81 22 20
PTFE 6/4 6х4х1 18 54 37 30
PTFE 8/6 8х6х1 14 42 51 40
PTFE 10/8 10х8х1 12 36 66 60
PTFE 12/10 12х10х1 10 30 80 90
PTFE 14/12 14х12х1 8 24 95 110



Измерение минимального радиуса изгиба:

Согните трубку в форме U при температуре 20гр.С. Затем. зафиксировав одну стенку, постепенно приближайте к ней вторую.

В положении, когда темп изменения наружного диаметра трубки будет составлять 5%, измерьте расстояние 2R.


Зависимость рабочего давления трубки от температуры

Температура /

Модель трубки

PTFE 4/2

(бар)

PTFE 6/4

(бар)

PTFE 8/6

(бар)

PTFE 10/8

(бар)

PTFE 12/10

(бар)

PTFE 14/12

(бар)

60 °C 11,2 7,5 5,8 5 4,2 3,3
80 °C 10,2 6,8 5,3 4,5 3,8 3
100 °C 9,3 6,2 4,8 4,1 3,4 2,7
120 °C 8,4 5,6 4,3 3,7 3,1 2,5
140 °C 7,5 5 3,9 3,4 2,8 2,2
160 °C 6,8 4,5 3,5 3 2,5 2
180 °C 6,1 4,1 3,2 2,7 2,3 1,8
200 °C 5,5 3,6 2,8 2,4 2 1,6
220 °C 4,9 3,3 2,5 2,2 1,8 1,5
240 °C 4,4 2,9 2,3 2 1,6 1,3
260 °C 4 2,7 2,1 1,8 1,5 1,2

Преимущества тефлоновых шлангов:

  • Высокотемпературные характеристики;
  • Ударопрочность - не деформируется от длительных растяжений, вибрации или ударов, а также от смены перекачки горячих и холодных веществ;
  • Низкий коэффициент трения (от 0,02 до 0,2) и низкое значение поверхностной энергии, поэтому шланги PTFE характеризуются способностью самоочистки (субстанции не прилипают к стенкам шланга);
  • Незагрязняющий - не загрязняет перекачиваемые среды;
  • Неадгезионность - применяется для перекачки клейких веществ, асфальта, красок, смазочных веществ, латекса, лаков и красок;
  • Влагоустойчивость - не впитывает влагу, эффективен для применения в пневмосистемах, где важна низкая температура конденсации;
  • Высокая износоустойчивость.
  • Стойкость к старению.
  • Самогасящиеся свойства.
