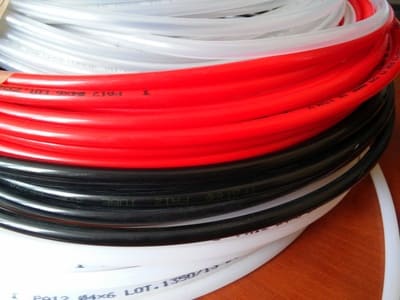

Пневмотрубка Поліамідна РА12 Д.14х12мм | Каталог
Поліамідна пневматична трубка РА12.Використовується для пневмопроводоа високого і низького тиску.
Трубку з РА12 також використовується для автомобільних паливопроводів і повітряної гальмової системи, сумісна з нормами DIN 73378 (ISO 7628) і DIN74324 (ISO 7375).
Робочий тиск від 15 -50атм.
Розривне внутрішній тиск становить від 45 до 150 атм.
Ці значення відносяться до 23 ° С і варіюється в залежності від товщини стіни і діаметра.
Температурний діапазон: -40 ° С / +90 ° С
Фізичні властивості пневмотрубки з поліаміду
—Висока ударна в'язкість при низьких температурах
—УФ-і теплостійкість
—Висока стійкість до тиску
—Стійкість до атмосферних впливів
—Проста у використанні з фітингами
—Стійкість до гідролізу
—Чудова чутливість діаметру
—Опір на хлористий цинк
—Висока стійкість до нафтопродуктів, палива, масел і мастил
Переваги поліамідних трубок
Робоче середовище
Поліамідна пневматична трубка підходить для контакту з газами, рідким середовищем, водою, маслом, неагресивними речовинами.
Міцність
Трубки витримують механічний вплив без розривів і деформацій. Підходять для використання в складних умовах.
Застосування
Підходить для експлуатації в системах водопостачання, машинобудуванні, хімічній, харчовій промисловості.
| Внутренний диаметр, мм | Внешний диаметр, мм | Толщина стенки, мм | Рабочее давление, бар | Давление на разрыв, бар | Радиус изгиба, мм |
|---|---|---|---|---|---|
| 2 | 4 | 1 | 33 | 132 | 16 |
| 2.5 | 4 | 0.75 | 30 | 130 | 16 |
| 3 | 5 | 1 | 25 | 100 | 20 |
| 4 | 6 | 1 | 20 | 80 | 35 |
| 4 | 8 | 2 | 90 | 270 | |
| 5 | 8 | 1.5 | 30 | ||
| 6 | 8 | 1 | 14 | 57 | 65 |
| 8 | 10 | 1 | 11 | 44 | 100 |
| 8 | 12 | 2 | 20 | 60 | |
| 9 | 12 | 1.5 | 20 | 60 | 125 |
| 10 | 12 | 1 | 9 | 36 | 125 |
| 12 | 14 | 1 | 11 | 33 | 180 |
| 14 | 16 | 1 | 10 | 30 | |
| 16 | 20 | 2 | 11 | 44 | 200 |
| 18 | 22 | 2 | 10 | 30 | |
| 20 | 24 | 2 | 10 | 30 |
